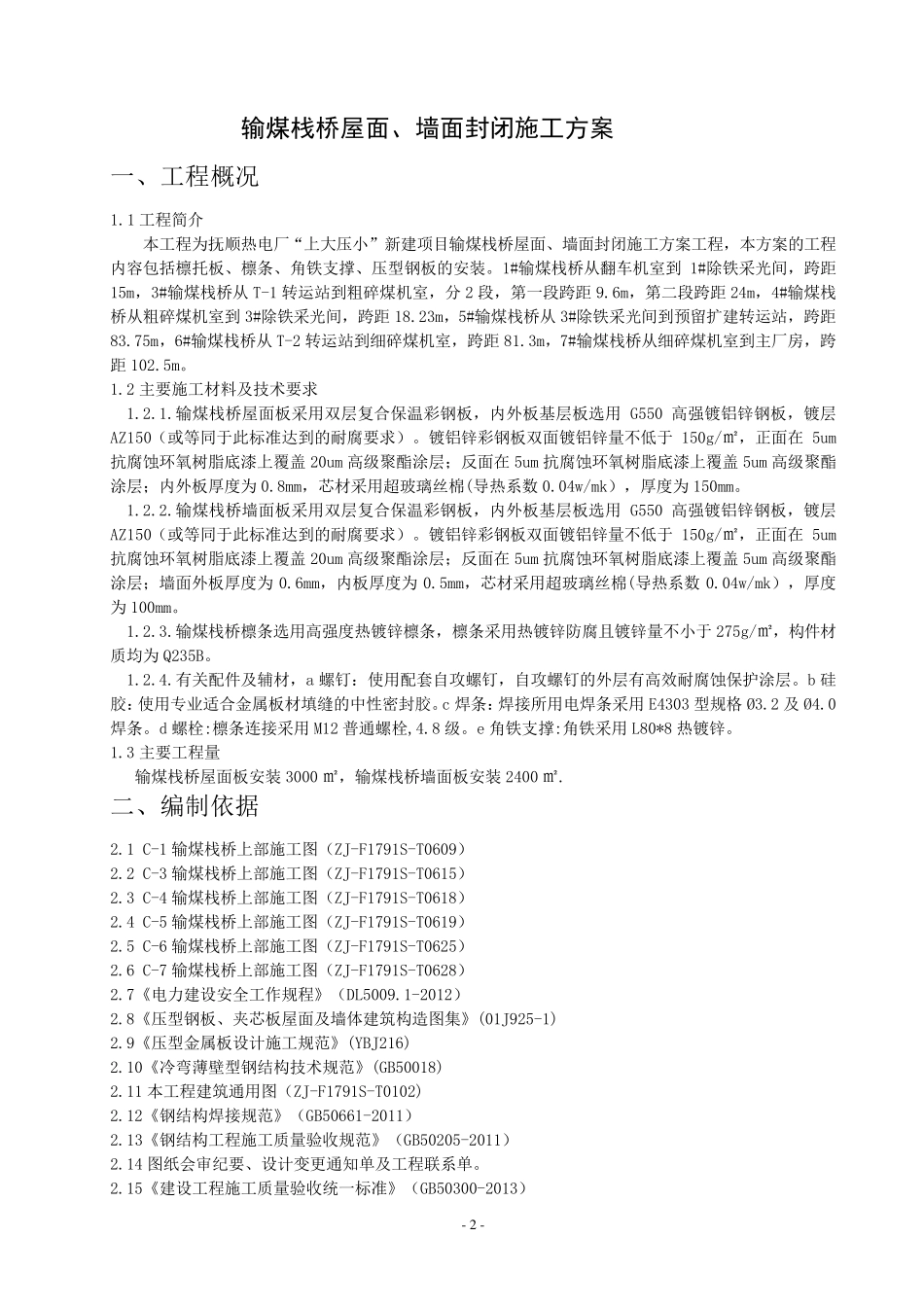

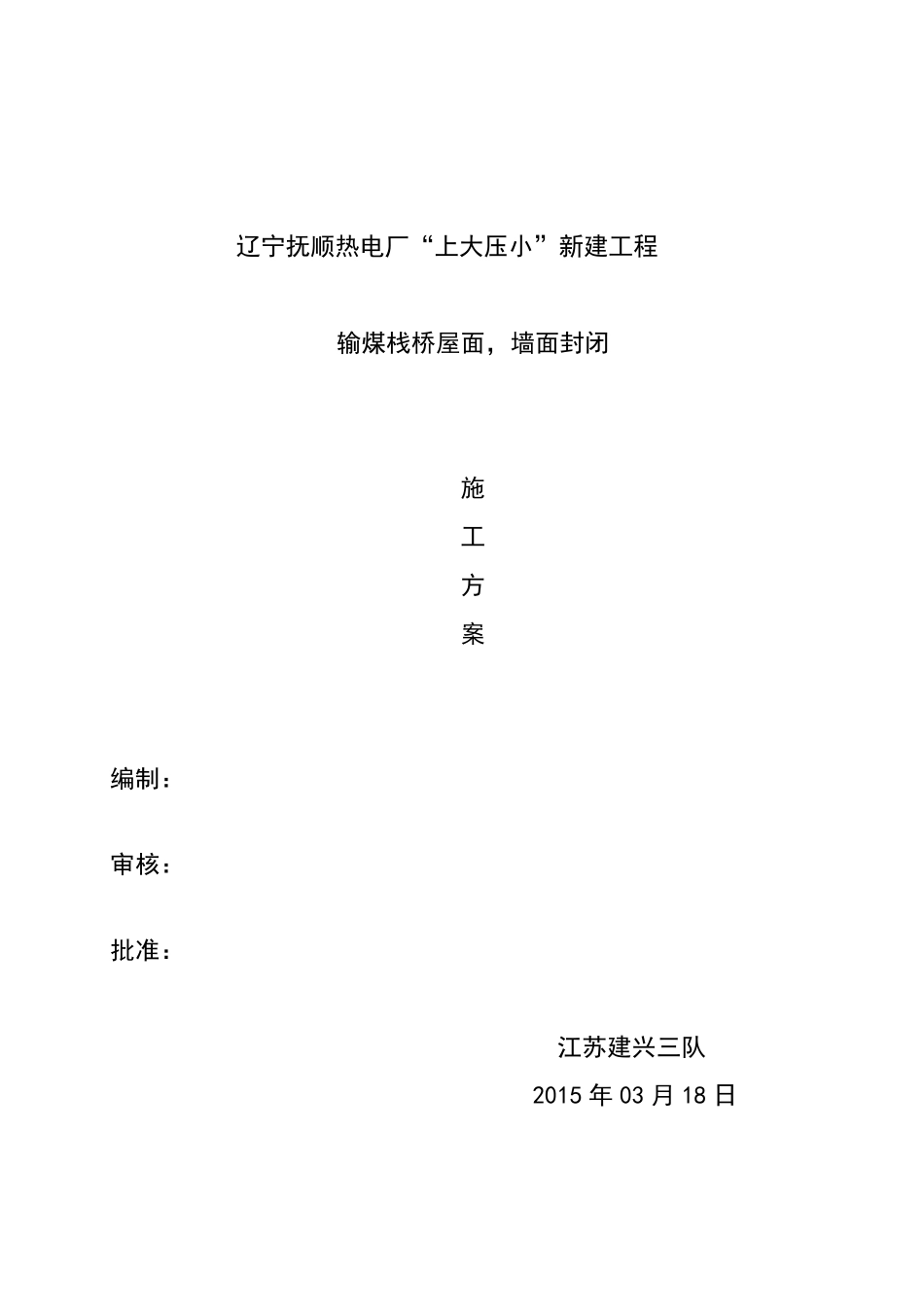

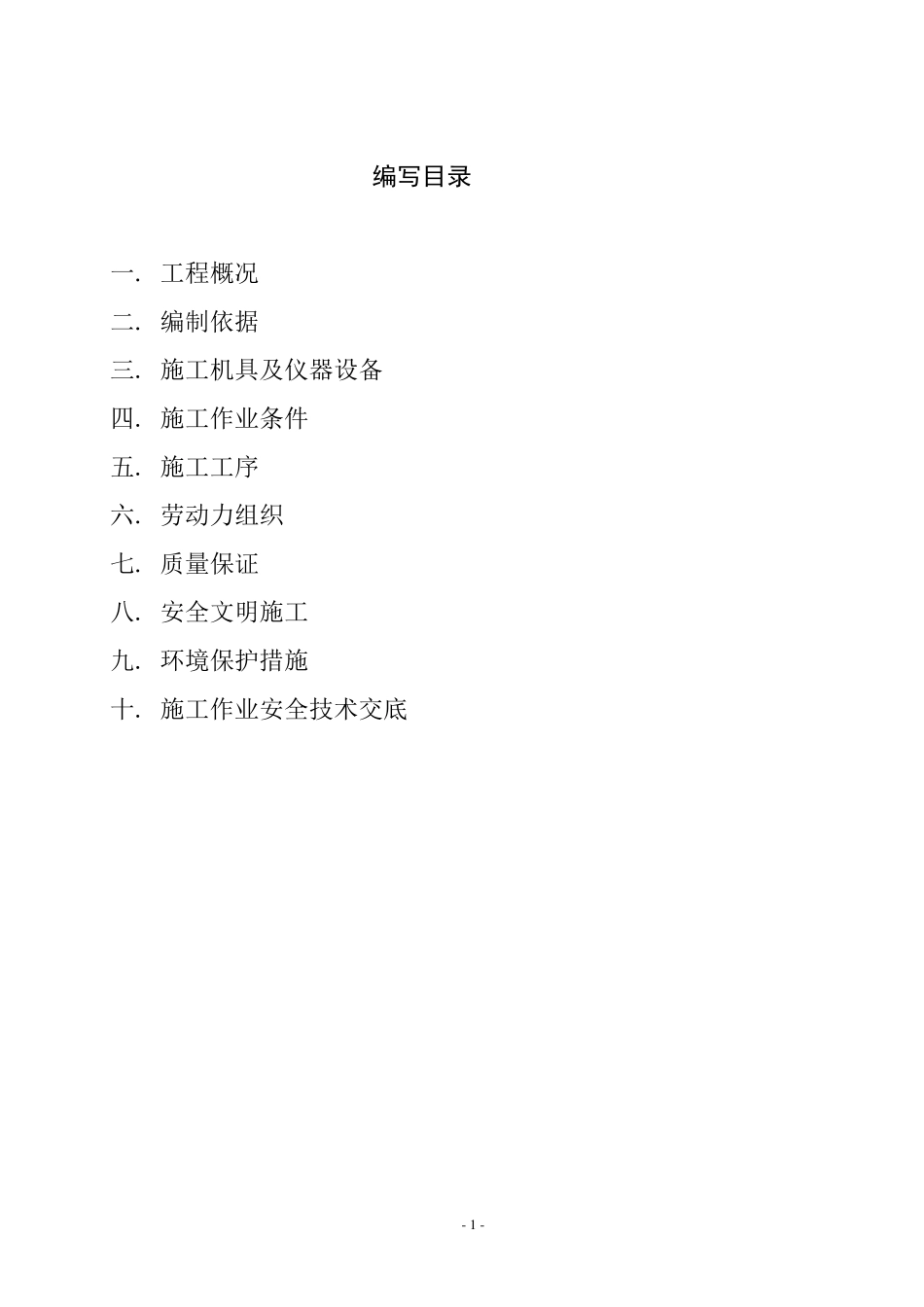

辽宁抚顺热电厂“上大压小”新建工程 输煤栈桥屋面，墙面封闭 施 工 方 案 编制： 审核： 批准： 江苏建兴三队 2015 年 03 月 18 日 - 1 - 编写目录 一. 工程概况 二. 编制依据 三. 施工机具及仪器设备 四. 施工作业条件 五. 施工工序 六. 劳动力组织 七. 质量保证 八. 安全文明施工 九. 环境保护措施 十. 施工作业安全技术交底 - 2 - 输煤栈桥屋面、墙面封闭施工方案 一、工程概况 1.1 工程简介 本工程为抚顺热电厂“上大压小”新建项目输煤栈桥屋面、墙面封闭施工方案工程，本方案的工程内容包括檩托板、檩条、角铁支撑、压型钢板的安装。1#输煤栈桥从翻车机室到 1#除铁采光间，跨距15m，3#输煤栈桥从 T-1 转运站到粗碎煤机室，分 2 段，第一段跨距 9.6m，第二段跨距 24m，4#输煤栈桥从粗碎煤机室到 3#除铁采光间，跨距 18.23m，5#输煤栈桥从 3#除铁采光间到预留扩建转运站，跨距83.75m，6#输煤栈桥从 T-2 转运站到细碎煤机室，跨距 81.3m，7#输煤栈桥从细碎煤机室到主厂房，跨距 102.5m。 1.2 主要施工材料及技术要求 1.2.1.输煤栈桥屋面板采用双层复合保温彩钢板，内外板基层板选用 G550 高强镀铝锌钢板，镀层AZ150（或等同于此标准达到的耐腐要求）。镀铝锌彩钢板双面镀铝锌量不低于 150g/㎡，正面在 5um抗腐蚀环氧树脂底漆上覆盖20um 高级聚酯涂层；反面在 5um 抗腐蚀环氧树脂底漆上覆盖5um 高级聚酯涂层；内外板厚度为0.8mm，芯材采用超玻璃丝棉(导热系数0.04w/mk），厚度为150mm。 1.2.2.输煤栈桥墙面板采用双层复合保温彩钢板，内外板基层板选用 G550 高强镀铝锌钢板，镀层AZ150（或等同于此标准达到的耐腐要求）。镀铝锌彩钢板双面镀铝锌量不低于 150g/㎡，正面在 5um抗腐蚀环氧树脂底漆上覆盖20um 高级聚酯涂层；反面在 5um 抗腐蚀环氧树脂底漆上覆盖5um 高级聚酯涂层；墙面外板厚度为0.6mm，内板厚度为0.5mm，芯材采用超玻璃丝棉(导热系数0.04w/mk），厚度为100mm。 1.2.3.输煤栈桥檩条选用高强度热镀锌檩条，檩条采用热镀锌防腐且镀锌量不小于 275g/㎡，构件材质均为Q235B。 1.2.4.有关配件及辅材，a 螺钉：使用配套自攻螺钉，自攻螺钉的外层有高效耐腐蚀保护涂层。b 硅胶：使用专业适合金属板材填缝的中性密封胶。c 焊条：焊接所用电焊条采用 E4303 型规格Ø3.2 及 Ø4.0焊条。d 螺栓 :檩条连 接采用 M12 普 通 螺栓 ,4.8 级...
