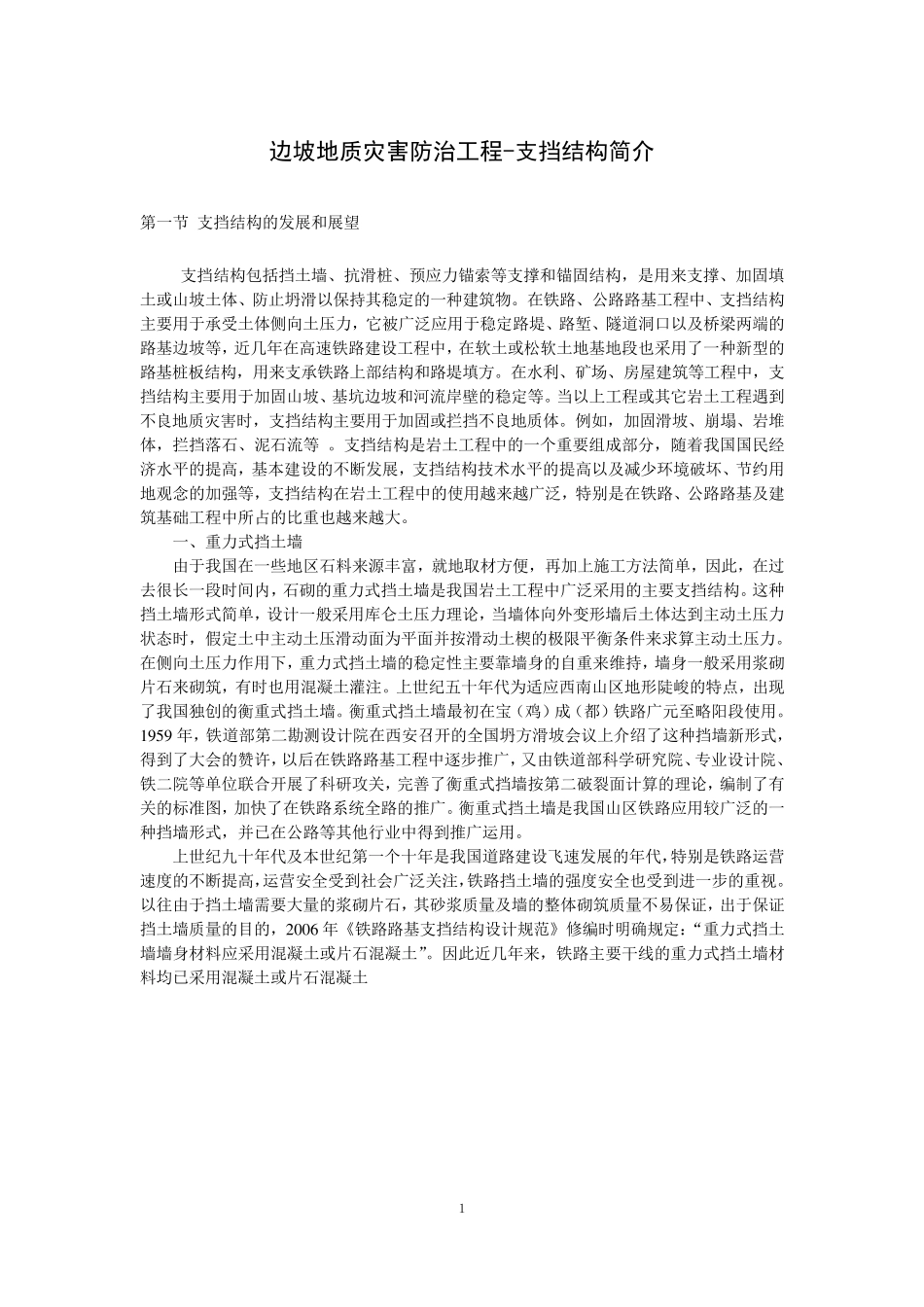

１ 边坡地质灾害防治工程-支挡结构简介 第一节 支挡结构的发展和展望 支挡结构包括挡土墙、抗滑桩、预应力锚索等支撑和锚固结构，是用来支撑、加固填土或山坡土体、防止坍滑以保持其稳定的一种建筑物。在铁路、公路路基工程中、支挡结构主要用于承受土体侧向土压力，它被广泛应用于稳定路堤、路堑、隧道洞口以及桥梁两端的路基边坡等，近几年在高速铁路建设工程中，在软土或松软土地基地段也采用了一种新型的路基桩板结构，用来支承铁路上部结构和路堤填方。在水利、矿场、房屋建筑等工程中，支挡结构主要用于加固山坡、基坑边坡和河流岸壁的稳定等。当以上工程或其它岩土工程遇到不良地质灾害时，支挡结构主要用于加固或拦挡不良地质体。例如，加固滑坡、崩塌、岩堆体，拦挡落石、泥石流等 。支挡结构是岩土工程中的一个重要组成部分，随着我国国民经济水平的提高，基本建设的不断发展，支挡结构技术水平的提高以及减少环境破坏、节约用地观念的加强等，支挡结构在岩土工程中的使用越来越广泛，特别是在铁路、公路路基及建筑基础工程中所占的比重也越来越大。 一、重力式挡土墙 由于我国在一些地区石料来源丰富，就地取材方便，再加上施工方法简单，因此，在过去很长一段时间内，石砌的重力式挡土墙是我国岩土工程中广泛采用的主要支挡结构。这种挡土墙形式简单，设计一般采用库仑土压力理论，当墙体向外变形墙后土体达到主动土压力状态时，假定土中主动土压滑动面为平面并按滑动土楔的极限平衡条件来求算主动土压力。在侧向土压力作用下，重力式挡土墙的稳定性主要靠墙身的自重来维持，墙身一般采用浆砌片石来砌筑，有时也用混凝土灌注。上世纪五十年代为适应西南山区地形陡峻的特点，出现了我国独创的衡重式挡土墙。衡重式挡土墙最初在宝（鸡）成（都）铁路广元至略阳段使用。1 9 5 9 年，铁道部第二勘测设计院在西安召开的全国坍方滑坡会议上介绍了这种挡墙新形式，得到了大会的赞许，以后在铁路路基工程中逐步推广，又由铁道部科学研究院、专业设计院、铁二院等单位联合开展了科研攻关，完善了衡重式挡墙按第二破裂面计算的理论，编制了有关的标准图，加快了在铁路系统全路的推广。衡重式挡土墙是我国山区铁路应用较广泛的一种挡墙形式，并已在公路等其他行业中得到推广运用。 上世纪九十年代及本世纪第一个十年是我国道路建设飞速发展的年代，特别是铁路运营速度的不断提高，运营安全受到社会广泛关注，铁路挡土墙的强度安全也受...
