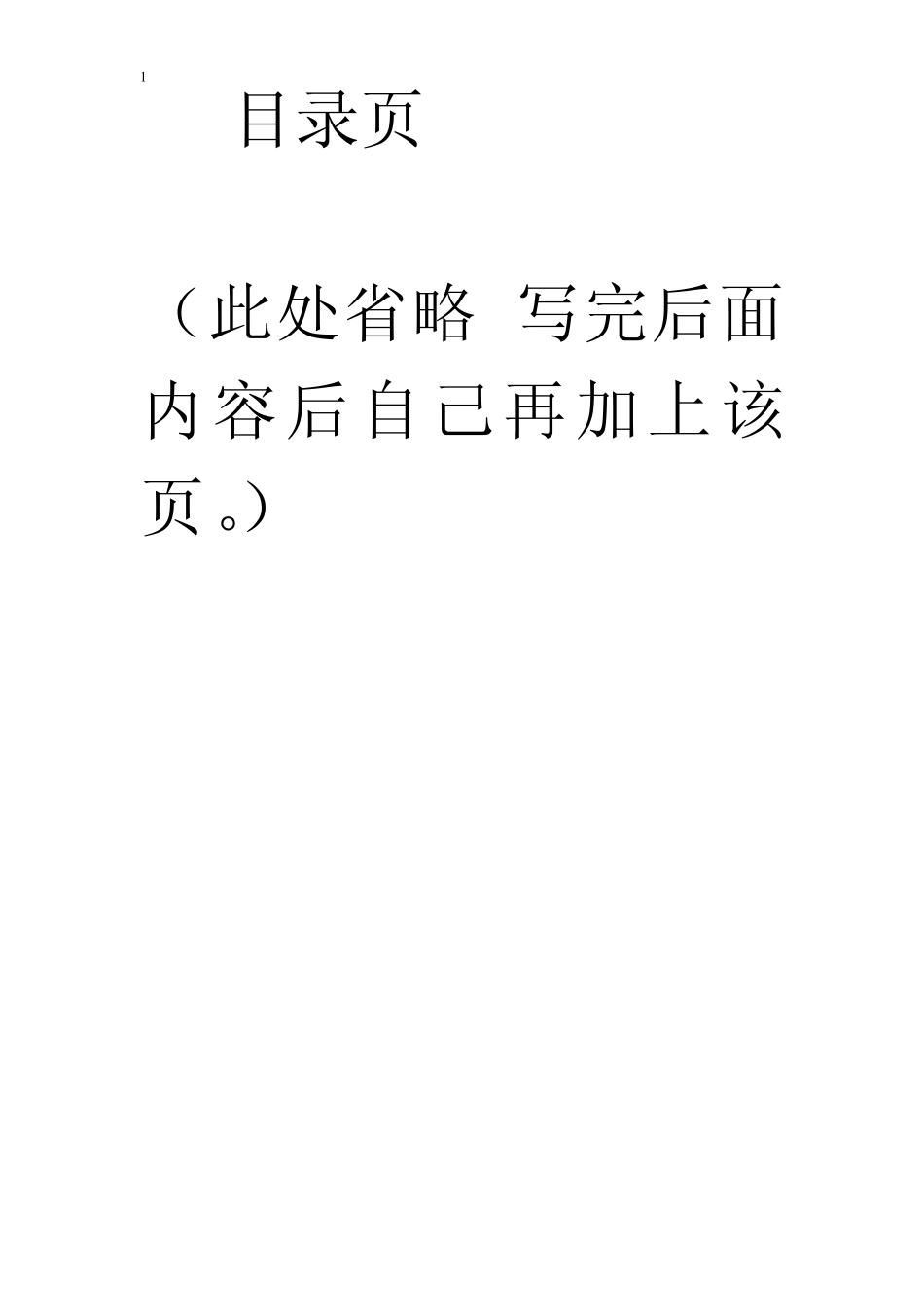

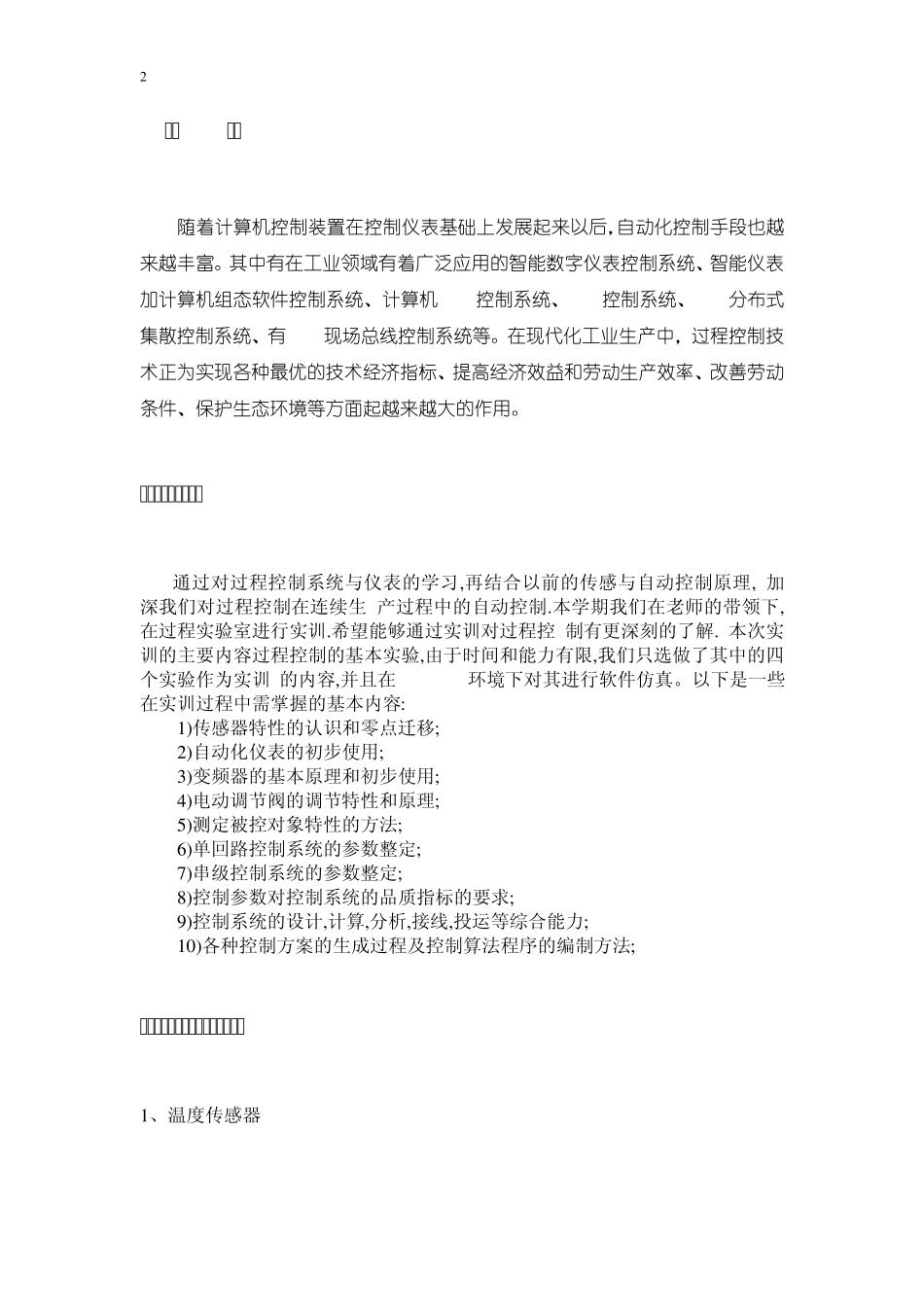

1 目录页 （此处省略 写完后面内容后自己再加上该页。） 2 一、 概述 随着计算机控制装置在控制仪表基础上发展起来以后，自动化控制手段也越来越丰富。其中有在工业领域有着广泛应用的智能数字仪表控制系统、智能仪表加计算机组态软件控制系统、计算机DDC控制系统、PLC控制系统、DCS分布式集散控制系统、有FCS现场总线控制系统等。在现代化工业生产中，过程控制技术正为实现各种最优的技术经济指标、提高经济效益和劳动生产效率、改善劳动条件、保护生态环境等方面起越来越大的作用。 二、实训目的和任务 通过对过程控制系统与仪表的学习,再结合以前的传感与自动控制原理, 加深我们对过程控制在连续生 产过程中的自动控制.本学期我们在老师的带领下,在过程实验室进行实训.希望能够通过实训对过程控 制有更深刻的了解. 本次实训的主要内容过程控制的基本实验,由于时间和能力有限,我们只选做了其中的四个实验作为实训 的内容,并且在 MATLAB环境下对其进行软件仿真。以下是一些在实训过程中需掌握的基本内容: 1)传感器特性的认识和零点迁移; 2)自动化仪表的初步使用; 3)变频器的基本原理和初步使用; 4)电动调节阀的调节特性和原理; 5)测定被控对象特性的方法; 6)单回路控制系统的参数整定; 7)串级控制系统的参数整定; 8)控制参数对控制系统的品质指标的要求; 9)控制系统的设计,计算,分析,接线,投运等综合能力; 10)各种控制方案的生成过程及控制算法程序的编制方法; 三、各仪器仪表的工作原理和使用 1、温度传感器 3 Pt100 热电阻 工作原理： 接线说明：连接两端元件热电阻采用的是三线制接法。采用三线制接法是为了减少测量误差。因为在多数测量中，热电阻远离测量电桥，因此与热电阻相连接的导线长，当环境温度变化时，连接导线的电阻值将有明显的变化，为了消除连接导线阻值的变化而产生的测量误差，就采用了三线制接法。即在两端元件的两端分别引出两条导线，这两条导线（材料相同、长度、粗细相等）又分别加在电桥相邻的两个桥臂上，经过温度变送器变送出 4~ 20mA信号。 如图所示： 铂电阻：提供锅炉内胆、锅炉夹套，强制对流换热系统的冷水和热水温度信号。温度范围为（0~ 100℃）。 温度变送器：为各个电流信号转化成（1~ 5V、0.2~ 1V等）标准电压信号提供转化电路。（通过钮子开关切换可得到50欧姆或250欧姆电路，钮子开关打到ON为 50欧姆，打到OFF为 250欧姆）。 2、流量计 涡轮流量计：输出信号...
