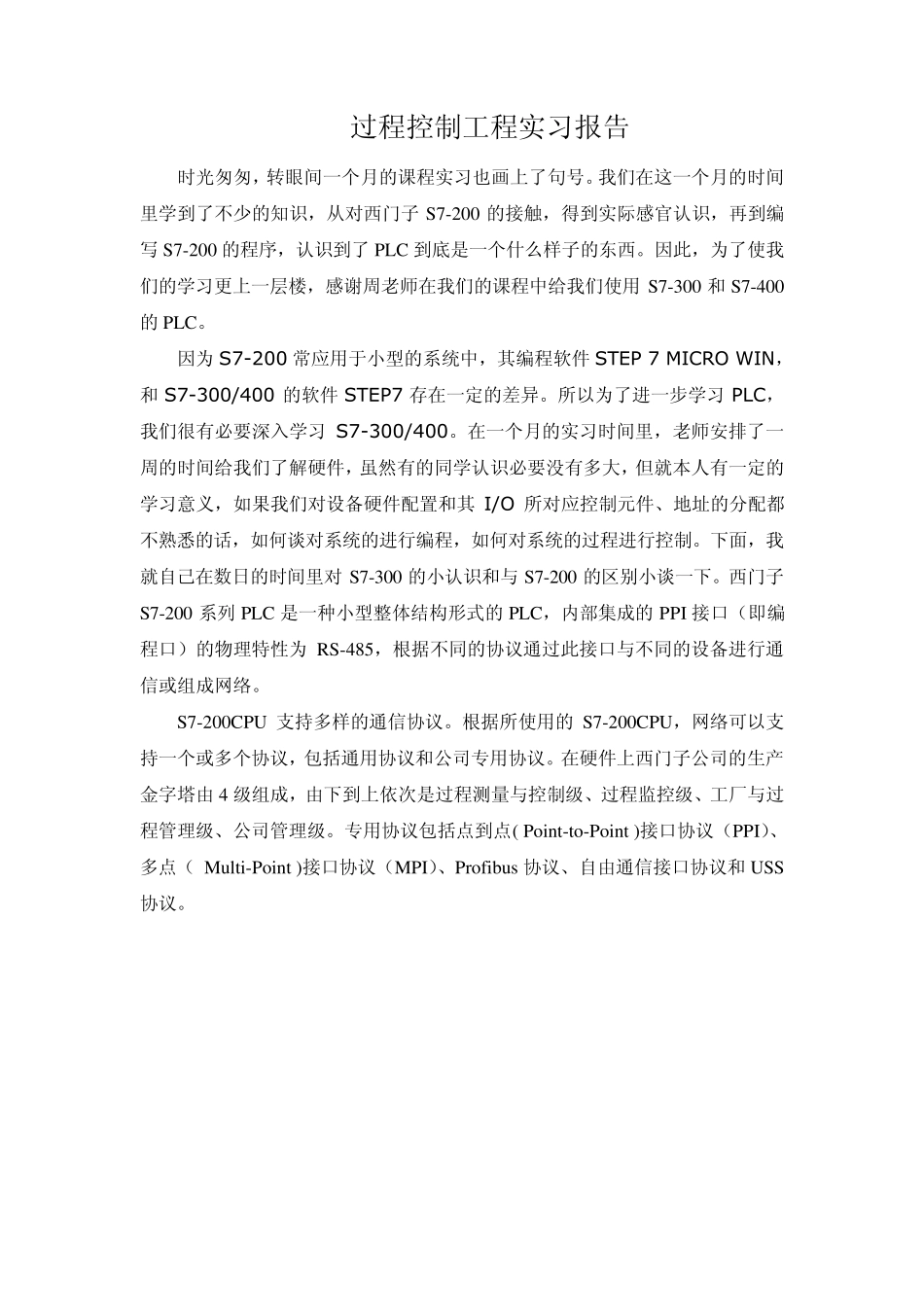

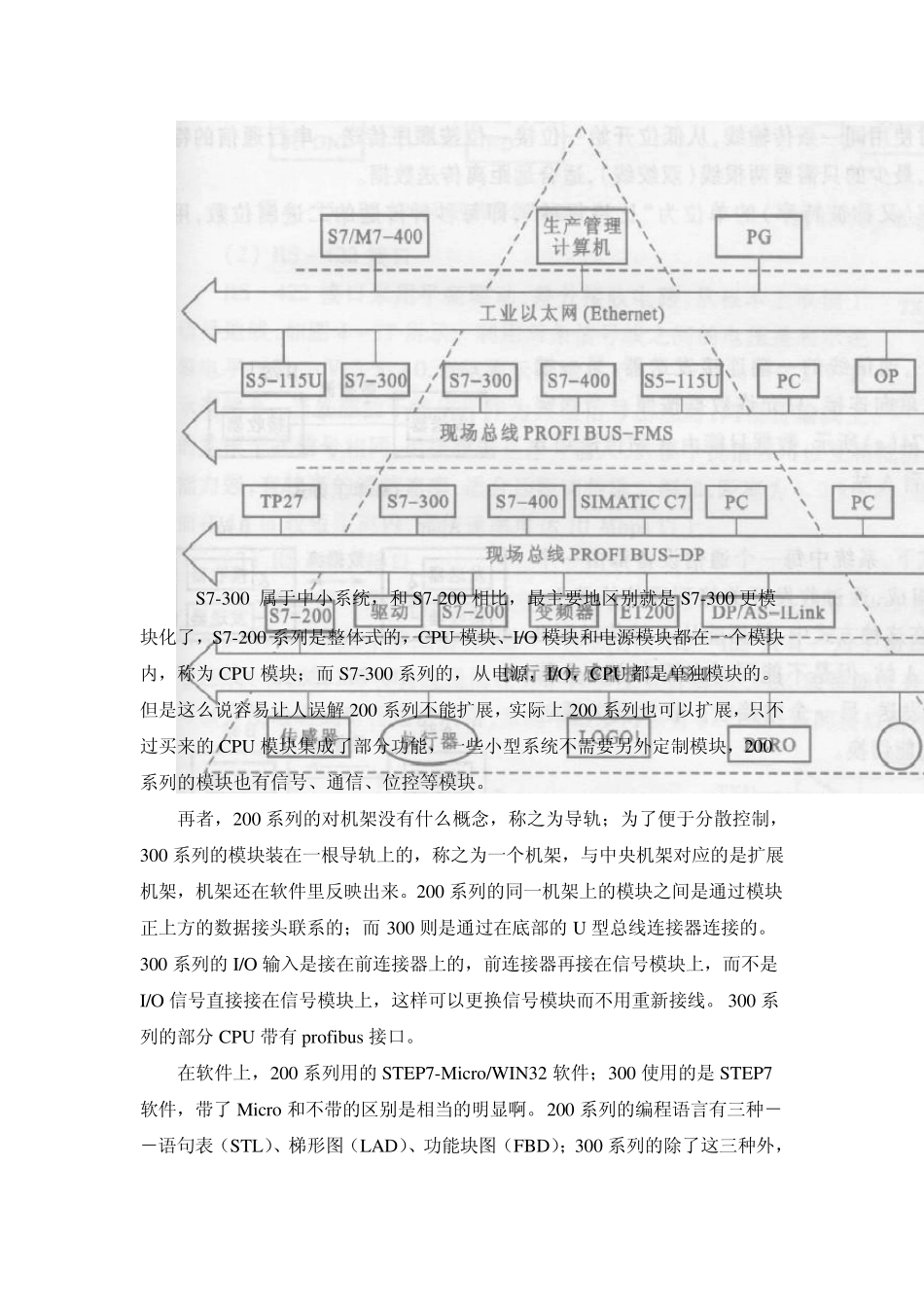

过程控制工程实习报告 时光匆匆，转眼间一个月的课程实习也画上了句号。我们在这一个月的时间里学到了不少的知识，从对西门子S7-200 的接触，得到实际感官认识，再到编写S7-200 的程序，认识到了PLC 到底是一个什么样子的东西。因此，为了使我们的学习更上一层楼，感谢周老师在我们的课程中给我们使用S7-300 和S7-400的PLC。 因为S7-200 常应用于小型的系统中，其编程软件STEP 7 MICRO W IN，和S7-300/400 的软件STEP7 存在一定的差异。所以为了进一步学习PLC，我们很有必要深入学习S7-300/400。在一个月的实习时间里，老师安排了一周的时间给我们了解硬件，虽然有的同学认识必要没有多大，但就本人有一定的学习意义，如果我们对设备硬件配置和其I/O 所对应控制元件、地址的分配都不熟悉的话，如何谈对系统的进行编程，如何对系统的过程进行控制。下面，我就自己在数日的时间里对S7-300 的小认识和与 S7-200 的区别小谈一下。西门子S7-200 系列 PLC 是一种小型整体结构形式的PLC，内部集成的PPI 接口（即编程口）的物理特性为RS-485，根据不同的协议通过此接口与不同的设备进行通信或组成网络。 S7-200CPU 支持多样的通信协议。根据所使用的S7-200CPU，网络可以支持一个或多个协议，包括通用协议和公司专用协议。在硬件上西门子公司的生产金字塔由 4 级组成，由下到上依次是过程测量与控制级、过程监控级、工厂与过程管理级、公司管理级。专用协议包括点到点( Point-to-Point )接口协议（PPI）、多点（ Mu lti-Point )接口协议（MPI）、Profibu s 协议、自由通信接口协议和USS协议。 S7-300 属于中小系统，和S7-200 相比，最主要地区别就是S7-300 更模块化了，S7-200 系列是整体式的，CPU 模块、I/O 模块和电源模块都在一个模块内，称为 CPU 模块；而 S7-300 系列的，从电源，I/O，CPU 都是单独模块的。但是这么说容易让人误解 200 系列不能扩展，实际上 200 系列也可以扩展，只不过买来的CPU 模块集成了部分功能，一些小型系统不需要另外定制模块，200系列的模块也有信号、通信、位控等模块。 再者，200 系列的对机架没有什么概念，称之为导轨；为了便于分散控制，300 系列的模块装在一根导轨上的，称之为一个机架，与中央机架对应的是扩展机架，机架还在软件里反映出来。200 系列的同一机架上的模块之间是通过模块正上方的数据接头联系的；而 300 则是通过在底部的U 型总线连接器连接的...
