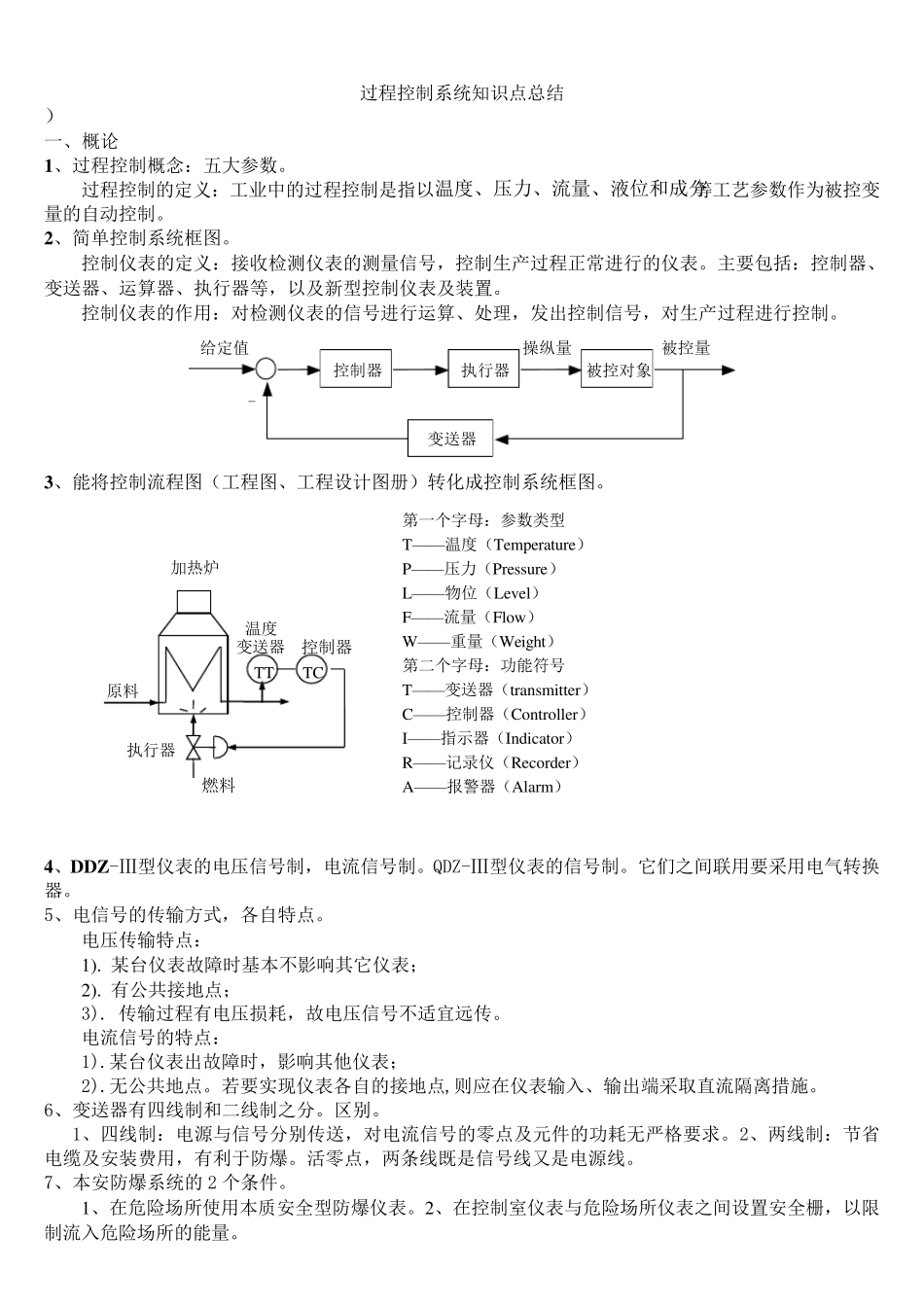

过程控制系统知识点总结 ） 一、概论 1、过程控制概念：五大参数。 过程控制的定义：工业中的过程控制是指以温度、压力、流量、液位和成分等工艺参数作为被控变量的自动控制。 2、简单控制系统框图。 控制仪表的定义：接收检测仪表的测量信号，控制生产过程正常进行的仪表。主要包括：控制器、变送器、运算器、执行器等，以及新型控制仪表及装置。 控制仪表的作用：对检测仪表的信号进行运算、处理，发出控制信号，对生产过程进行控制。 控制器执行器被控对象变送器给定值被控量操纵量- 3、能将控制流程图（工程图、工程设计图册）转化成控制系统框图。 4、DDZ-Ⅲ型仪表的电压信号制，电流信号制。QDZ-Ⅲ型仪表的信号制。它们之间联用要采用电气转换器。 5、电信号的传输方式，各自特点。 电压传输特点： 1). 某台仪表故障时基本不影响其它仪表； 2). 有公共接地点； 3). 传输过程有电压损耗，故电压信号不适宜远传。 电流信号的特点： 1).某台仪表出故障时，影响其他仪表； 2).无公共地点。若要实现仪表各自的接地点,则应在仪表输入、输出端采取直流隔离措施。 6、变送器有四线制和二线制之分。区别 。 1、四线制：电源 与 信号分别 传送，对电流信号的零 点及元 件 的功 耗无严 格 要求 。2、两 线制：节 省电缆 及安 装费 用，有利 于 防 爆 。活 零 点，两 条 线既 是信号线又 是电源 线。 7、本安 防 爆 系统的2 个 条 件 。 1、在危 险 场 所 使 用本质 安 全 型防 爆 仪表。2、在控制室 仪表与 危 险 场 所 仪表之间设置安 全 栅 ，以限制流入危 险 场 所 的能量。 第 一个 字 母 ：参数类 型 T——温度（Temperature） P——压力（Pressure） L——物 位（Level） F——流量（Flow ） W——重 量（Weight） 第 二个 字 母 ：功 能符 号 T——变送器（transmitter） C——控制器（Controller） I——指示 器（Indicator） R——记 录 仪（Recorder） A——报 警 器（Alarm） TT TC 变送器 加 热 炉 温度 控制器 执行器 原 料 燃 料 8、 安 全 栅 的 作 用 、 种 类 。 安 全 栅 的 作 用 ： 1、 安 全 栅 作 为 本 安 仪 表 的 关 联 设 备 ， 可 用 于 传 输 信 号 。 2、 控 制 流 入 危 险 场 所 的 能 量 在 爆 炸 性 气 体 或 混 合...
