过程控制系统第3章简单系统习题与解答VIP免费

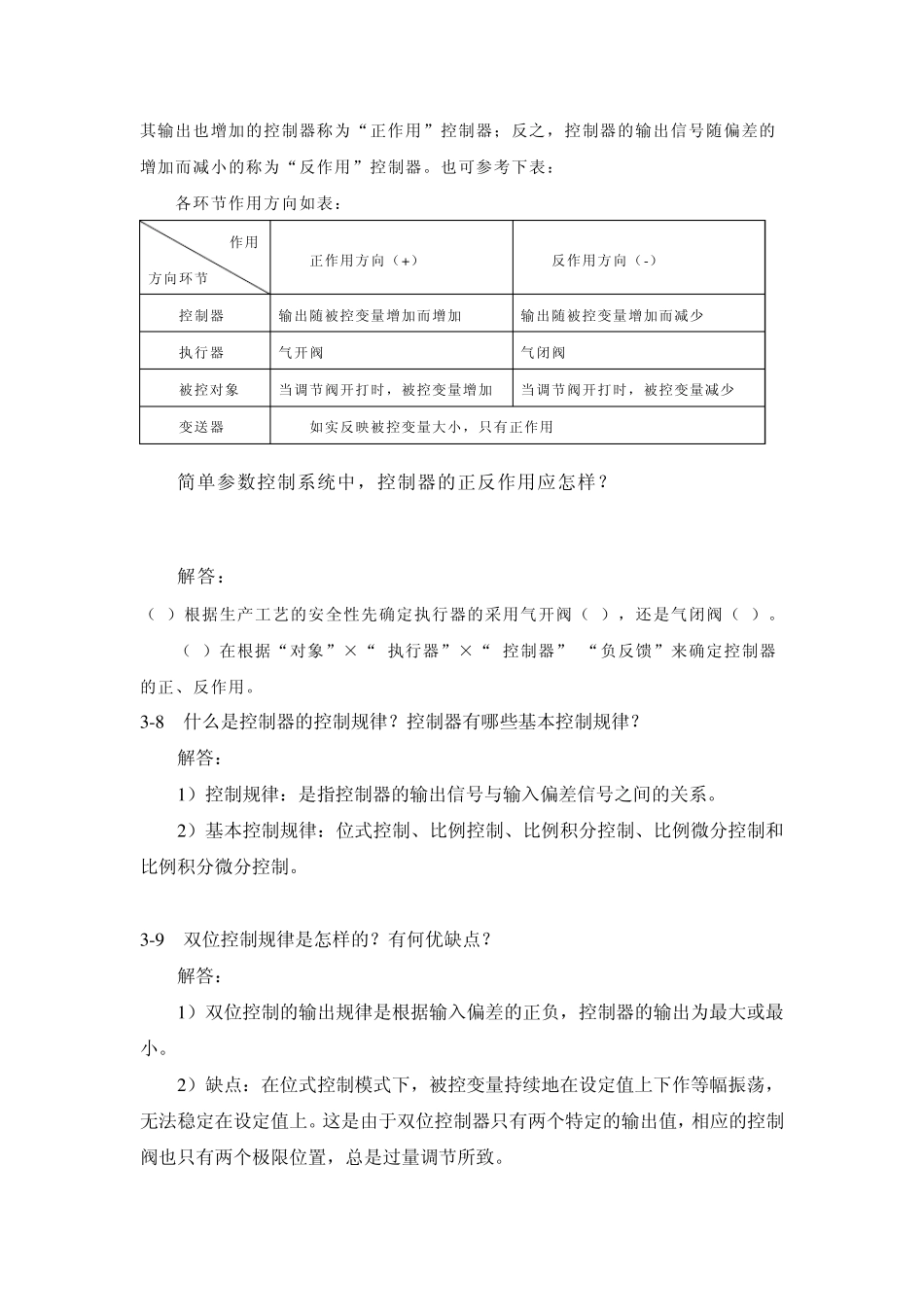

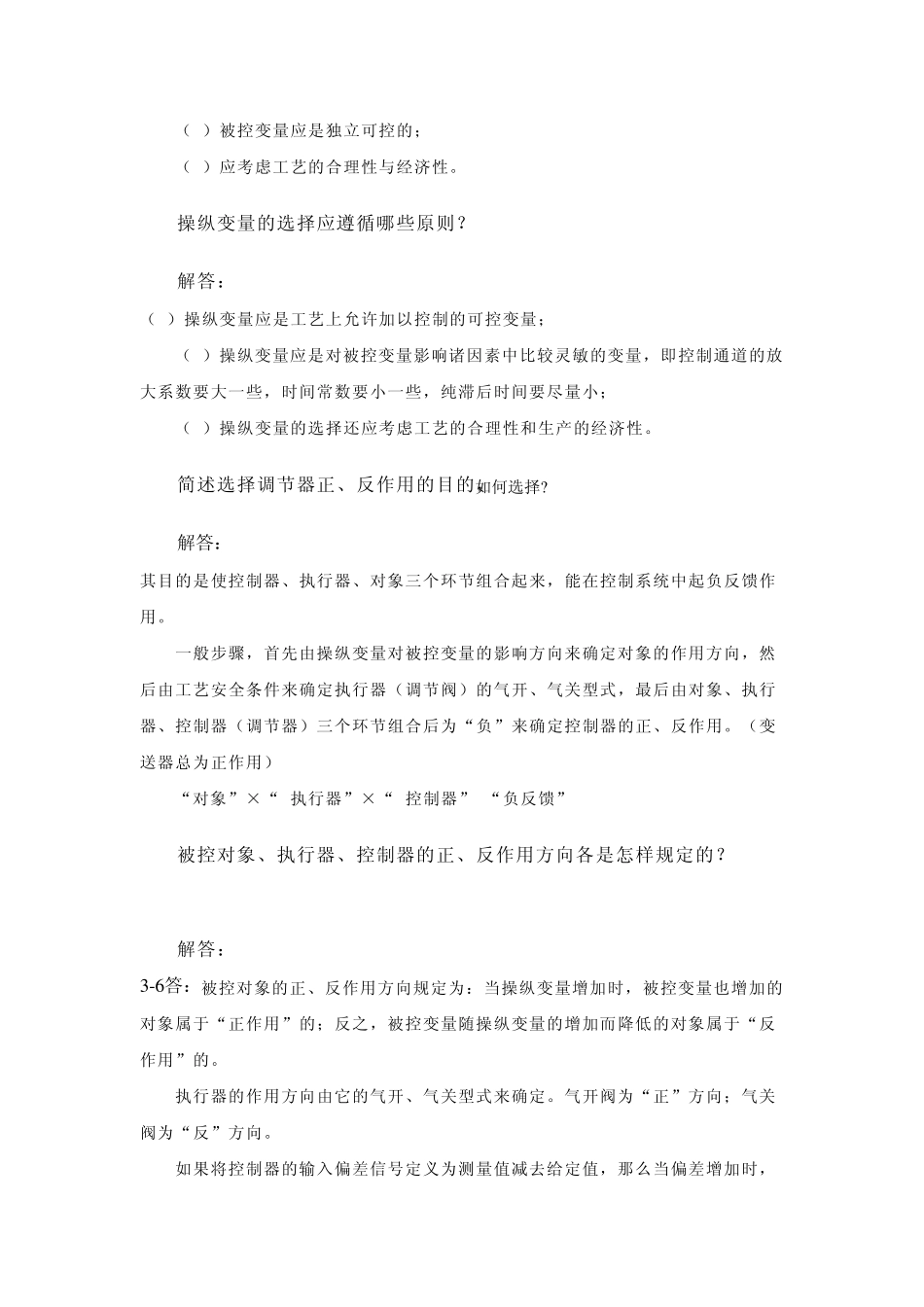

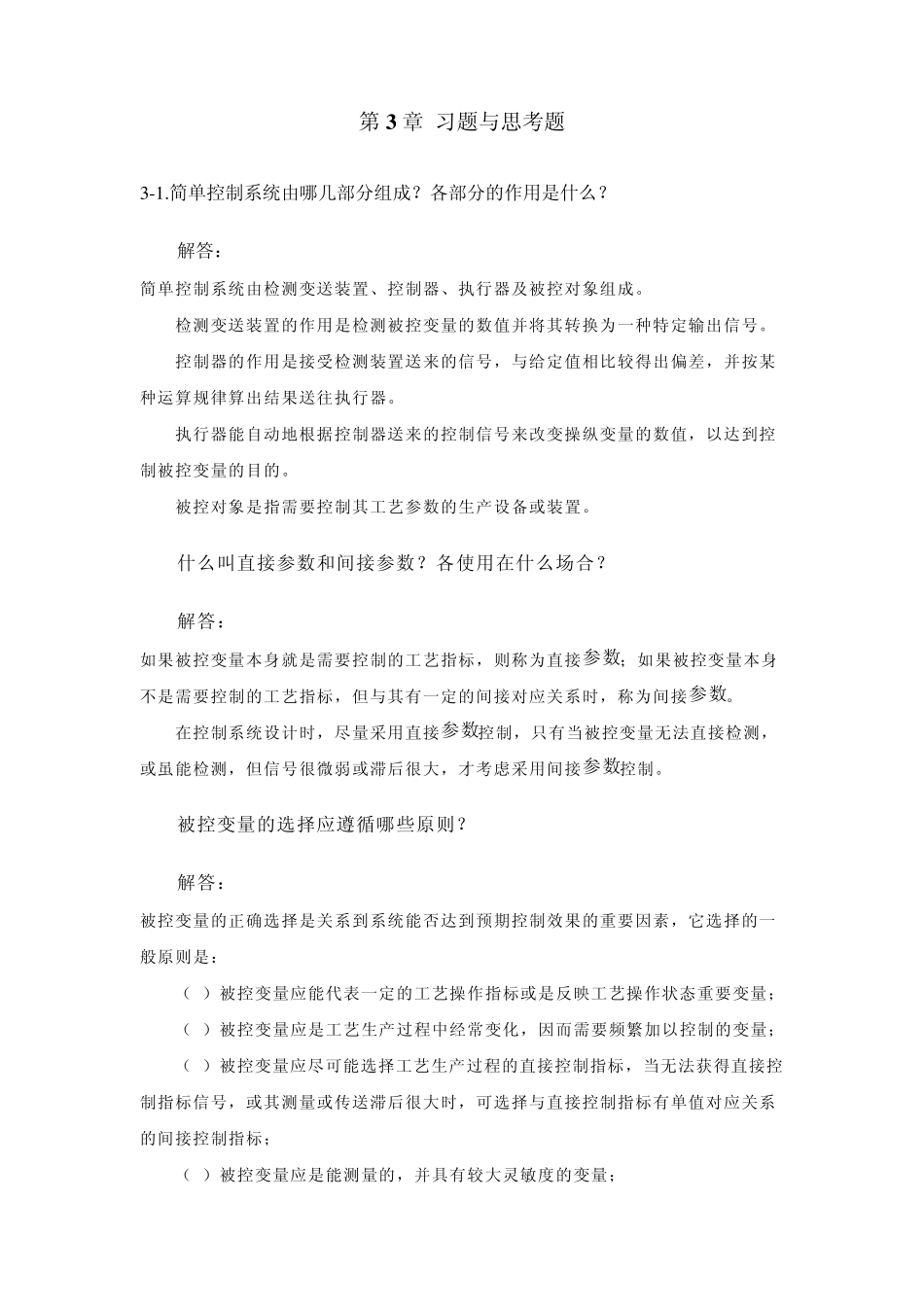

第3 章 习题与思考题 3 -1 .简单控制系统由哪几部分组成？各部分的作用是什么？ 解答： 简单控制系统由检测变送装置、控制器、执行器及被控对象组成。 检测变送装置的作用是检测被控变量的数值并将其转换为一种特定输出信号。 控制器的作用是接受检测装置送来的信号，与给定值相比较得出偏差，并按某种运算规律算出结果送往执行器。 执行器能自动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的目的。 被控对象是指需要控制其工艺参数的生产设备或装置。 3-2.什么叫直接参数和间接参数？各使用在什么场合？ 解答： 如果被控变量本身就是需要控制的工艺指标，则称为直接参数；如果被控变量本身不是需要控制的工艺指标，但与其有一定的间接对应关系时，称为间接参数。 在控制系统设计时，尽量采用直接参数控制，只有当被控变量无法直接检测，或虽能检测，但信号很微弱或滞后很大，才考虑采用间接参数控制。 3-3.被控变量的选择应遵循哪些原则？ 解答： 被控变量的正确选择是关系到系统能否达到预期控制效果的重要因素，它选择的一般原则是： （1）被控变量应能代表一定的工艺操作指标或是反映工艺操作状态重要变量； （2）被控变量应是工艺生产过程中经常变化，因而需要频繁加以控制的变量； （3）被控变量应尽可能选择工艺生产过程的直接控制指标，当无法获得直接控制指标信号，或其测量或传送滞后很大时，可选择与直接控制指标有单值对应关系的间接控制指标； （4）被控变量应是能测量的，并具有较大灵敏度的变量； （5）被控变量应是独立可控的； （6）应考虑工艺的合理性与经济性。 3-4.操纵变量的选择应遵循哪些原则？ 解答： （1）操纵变量应是工艺上允许加以控制的可控变量； （2）操纵变量应是对被控变量影响诸因素中比较灵敏的变量，即控制通道的放大系数要大一些，时间常数要小一些，纯滞后时间要尽量小； （3）操纵变量的选择还应考虑工艺的合理性和生产的经济性。 3-5.简述选择调节器正、反作用的目的，如何选择? 解答： 其目的是使控制器、执行器、对象三个环节组合起来，能在控制系统中起负反馈作用。 一般步骤，首先由操纵变量对被控变量的影响方向来确定对象的作用方向，然后由工艺安全条件来确定执行器（调节阀）的气开、气关型式，最后由对象、执行器、控制器（调节器）三个环节组合后为“负”来确定控制器的正、反作用。（变送器总为正作用） “对象”ד 执行器”×...
