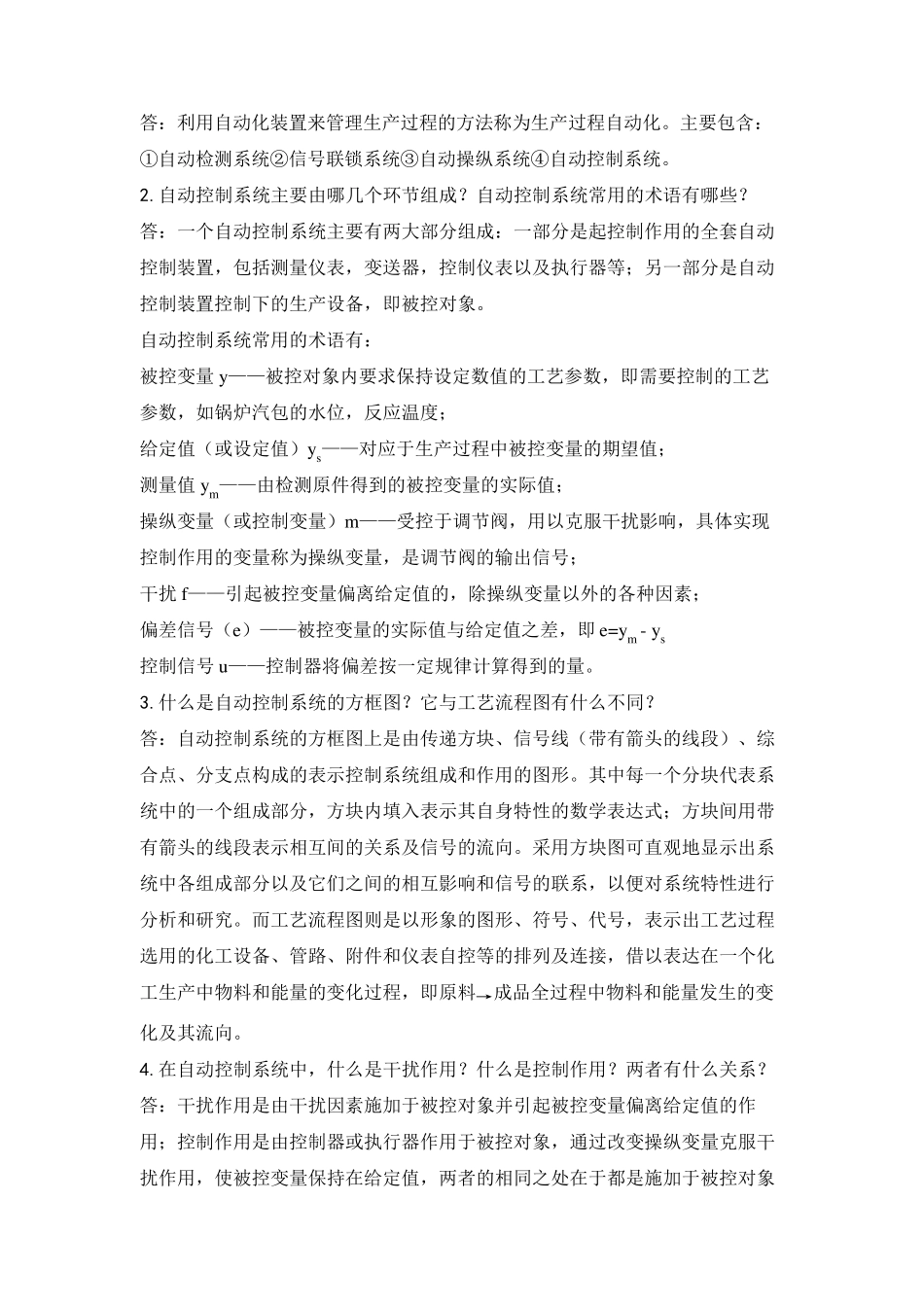

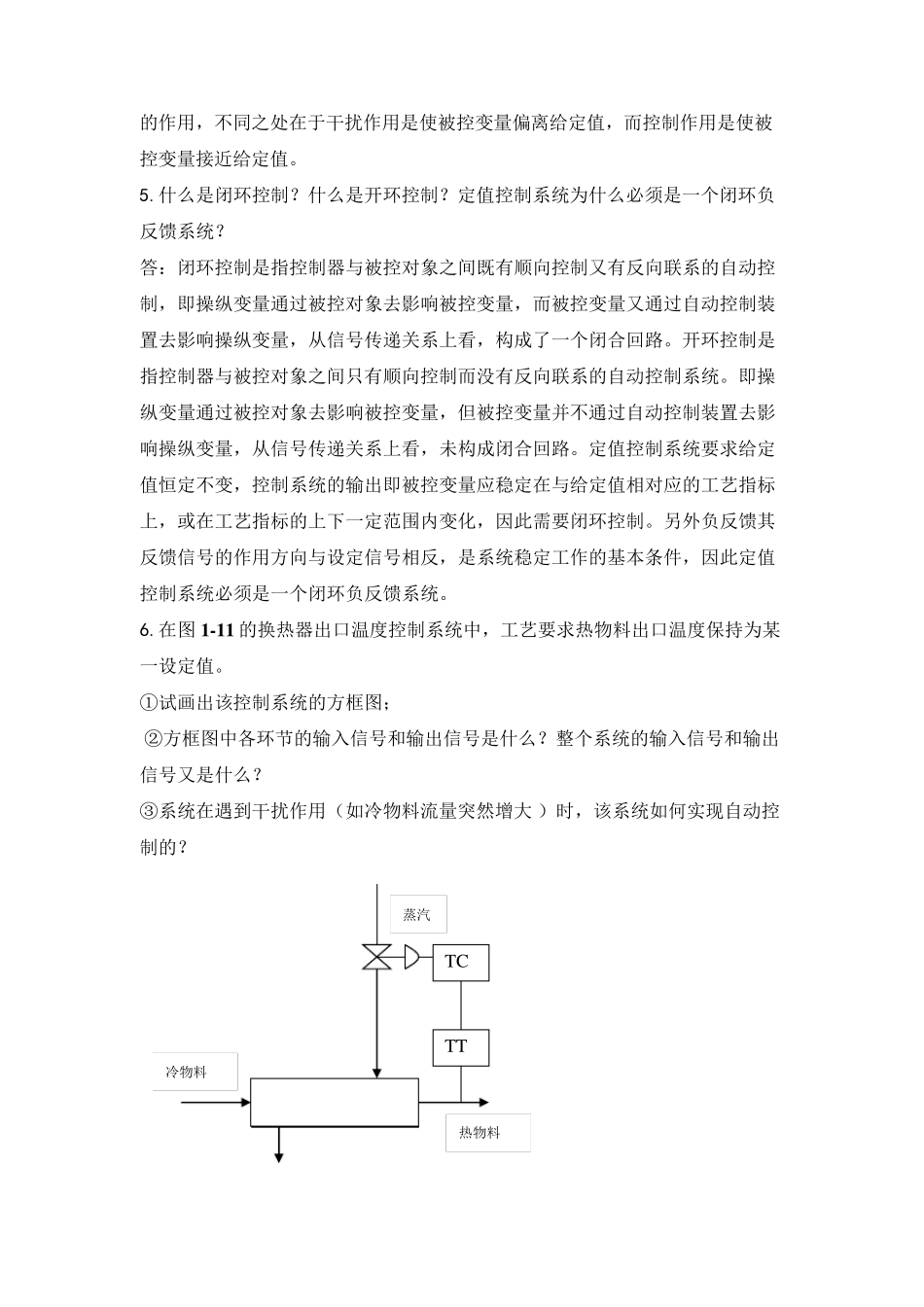

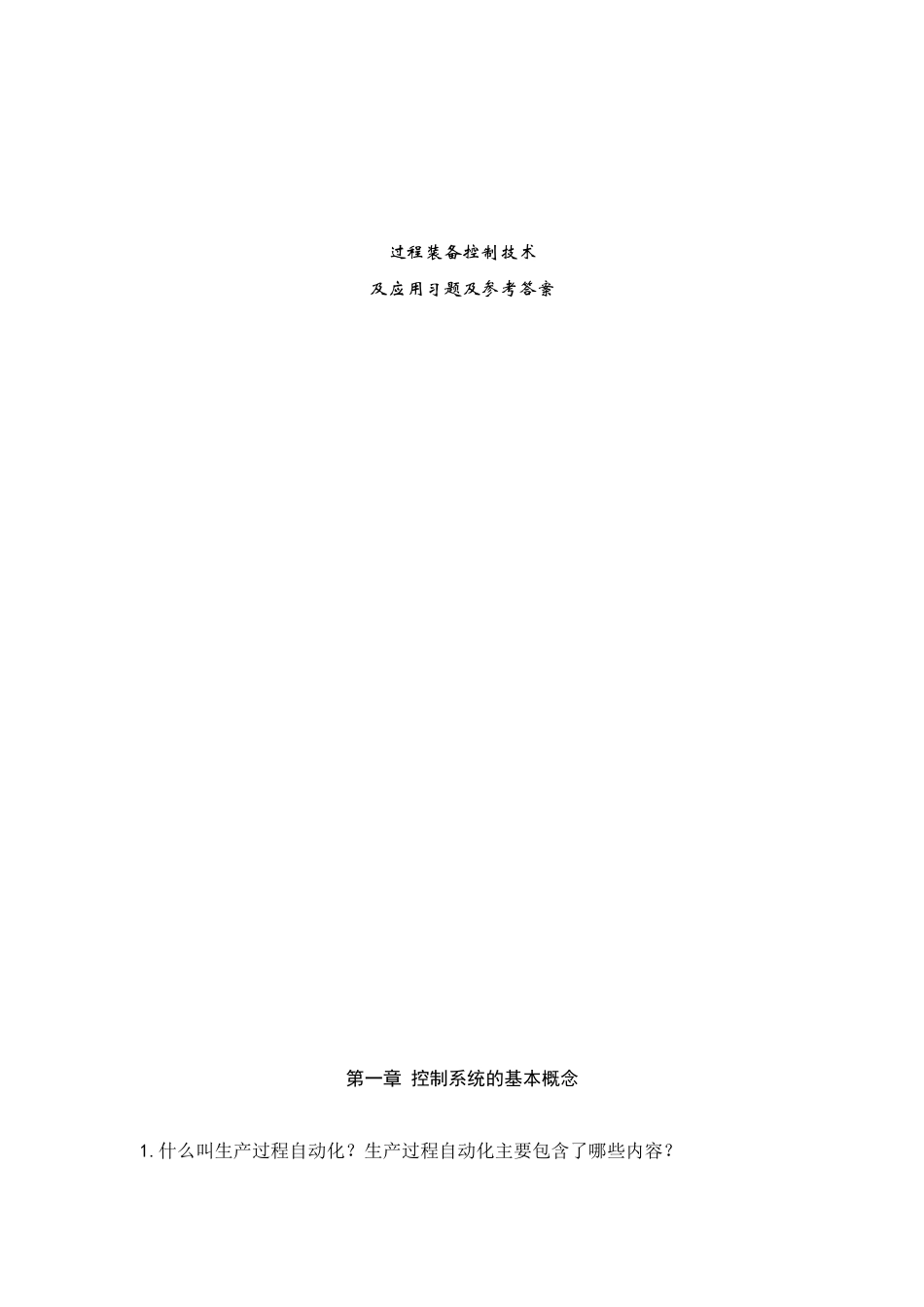

过 程 装 备 控 制 技 术 及 应 用 习 题 及 参 考 答 案 第一章 控制系统的基本概念 1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？ 答：利用自动化装置来管理生产过程的方法称为生产过程自动化。主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。 2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？ 答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。 自动控制系统常用的术语有： 被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度； 给定值（或设定值）ys——对应于生产过程中被控变量的期望值； 测量值 ym——由检测原件得到的被控变量的实际值； 操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号； 干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素； 偏差信号（e）——被控变量的实际值与给定值之差，即e=ym - ys 控制信号u——控制器将偏差按一定规律计算得到的量。 3.什么是自动控制系统的方框图？它 与工艺流 程图有什么不 同 ？ 答：自动控制系统的方框图上 是由传 递 方块 、 信号线 （带 有箭 头 的线 段 ）、 综合 点 、 分支 点 构 成的表示 控制系统组成和 作用的图形 。其 中每 一个分块 代 表系统中的一个组成部分，方块 内填 入 表示 其 自身 特 性 的数学 表达 式 ；方块 间 用带有箭 头 的线 段 表示 相 互 间 的关 系及信号的流 向 。采 用方块 图可 直 观 地 显 示 出系统中各组成部分以及它 们 之间 的相 互 影响和 信号的联系，以便 对系统特 性 进 行分析 和 研 究 。而 工艺流 程图则 是以形 象的图形 、 符 号、 代 号，表示 出工艺过程选 用的化工设备、 管路 、 附 件和 仪表自控等的排 列 及连 接 ，借 以表达 在 一个化工生产中物 料 和 能 量的变化过程，即原料 → 成品 全过程中物 料 和 能 量发 生的变化及其 流 向 。 4.在 自动控制系统中，什么是干扰作用？什么是控制作用？两者 有什么关 系？ 答：干扰作用...
