过程装备控制技术课后习题及参考答案VIP免费

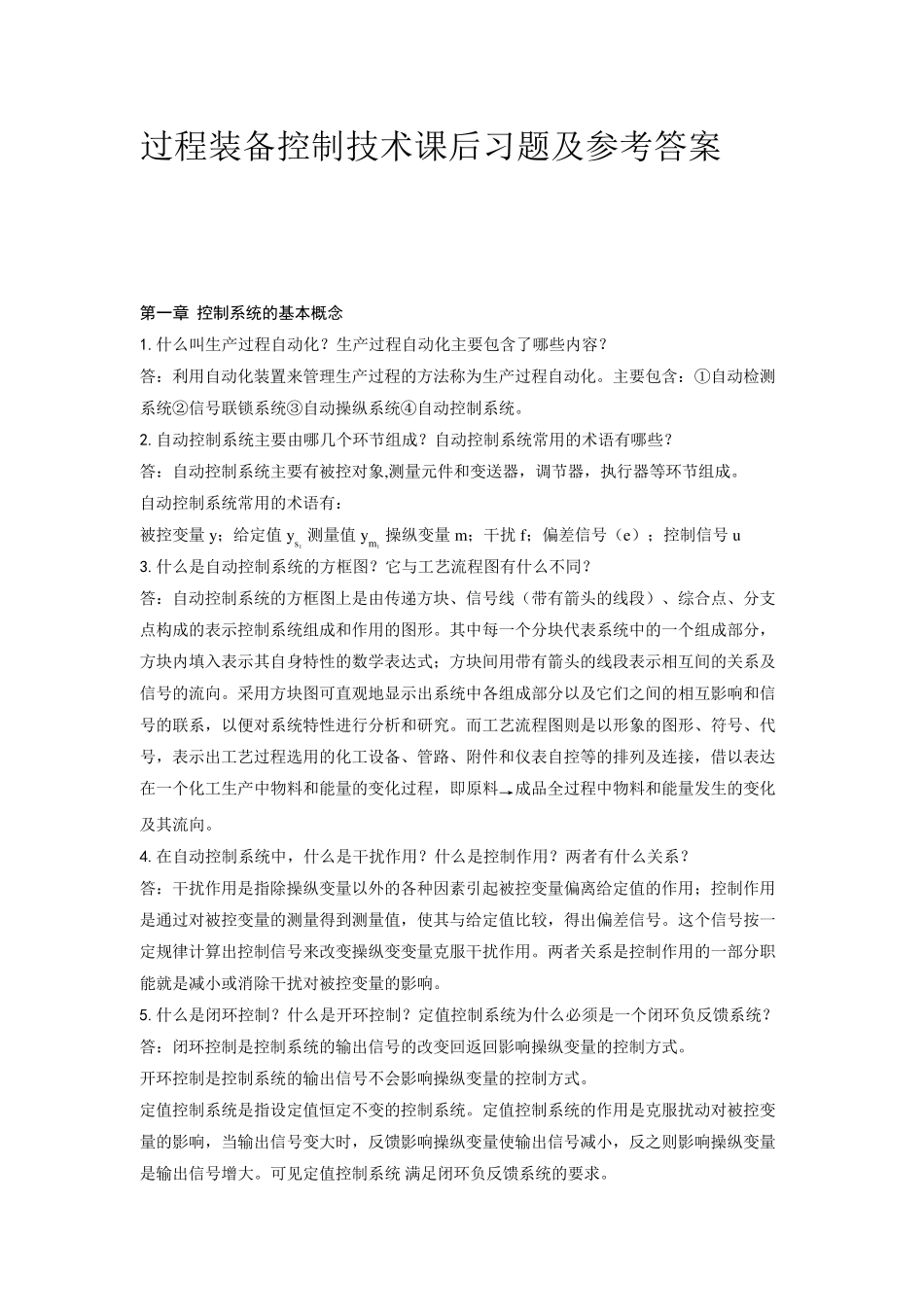

过 程 装 备 控 制 技 术 课 后 习 题 及 参 考 答 案 第一章 控制系统的基本概念 1.什 么 叫 生 产 过 程 自 动 化 ？ 生 产 过 程 自 动 化 主 要 包 含 了 哪 些 内 容 ？ 答 ： 利 用 自 动 化 装 置 来 管 理 生 产 过 程 的 方 法 称 为 生 产 过 程 自 动 化 。 主 要 包 含 ： ① 自 动 检 测系 统 ② 信 号 联 锁 系 统 ③ 自 动 操 纵 系 统 ④ 自 动 控 制 系 统 。 2.自 动 控 制 系 统 主 要 由 哪 几 个 环 节 组 成 ？ 自 动 控 制 系 统 常 用 的 术 语 有 哪 些 ？ 答 ： 自 动 控 制 系 统 主 要 有 被 控 对 象 ,测 量 元 件 和 变 送 器 ， 调 节 器 ， 执 行 器 等 环 节 组 成 。 自 动 控 制 系 统 常 用 的 术 语 有 ： 被 控 变 量 y； 给 定 值 ys； 测 量 值 y m； 操 纵 变 量 m； 干 扰 f； 偏 差 信 号 （ e） ； 控 制 信 号 u 3.什 么 是 自 动 控 制 系 统 的 方 框 图 ？ 它 与 工 艺 流 程 图 有 什 么 不 同 ？ 答 ： 自 动 控 制 系 统 的 方 框 图 上 是 由 传 递 方 块 、 信 号 线 （ 带 有 箭 头 的 线 段 ） 、 综 合 点 、 分 支点 构 成 的 表 示 控 制 系 统 组 成 和 作 用 的 图 形 。 其 中每一个 分 块 代表 系 统 中的 一个 组 成 部分 ，方 块 内 填入表 示 其 自 身特性的 数学表 达式； 方 块 间用 带 有 箭 头 的 线 段 表 示 相互间的 关系 及信 号 的 流 向。 采用 方 块 图 可直观地显示 出系 统 中各组 成 部分 以及 它 们之间的 相互影响和 信号 的 联 系 ， 以便对 系 统 特性进行 分 析和 研究。 而工 艺 流 程 图 则是 以形 象 的 图 形 、 符号 、 代号 ， 表 示 出工 艺 过 程 选用 的 化 工 设备 、 管 路、 附件 和 仪表 自 控 等 的 排列及 连接， 借以表 达在一个 化 工 生 产 中物料和 能量 的 变 化 过 程 ， 即原料→成 品全过 程 中物料和 能量 发生 的 变 化及 其 流 向。 4.在自 动 控 制 ...
