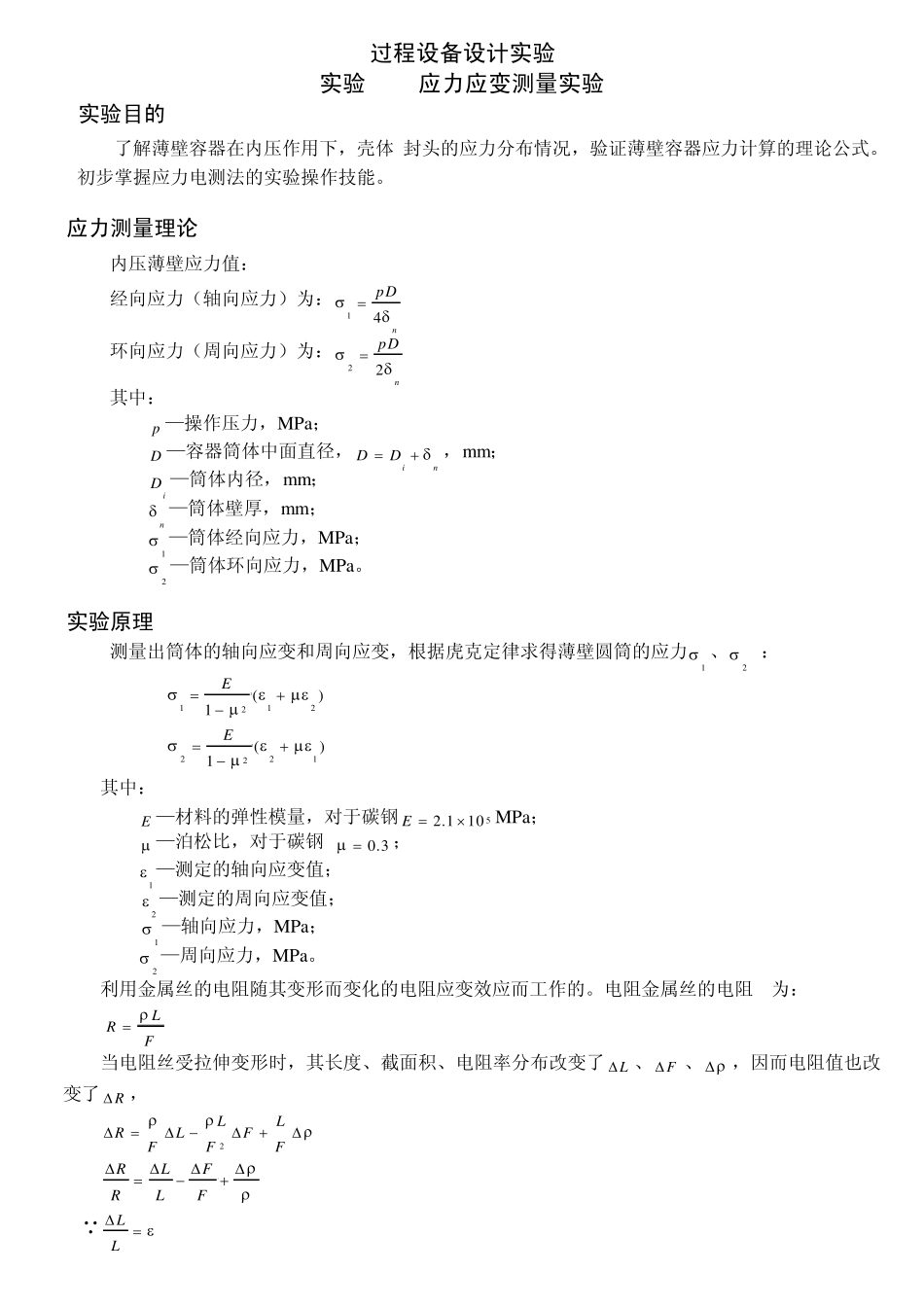

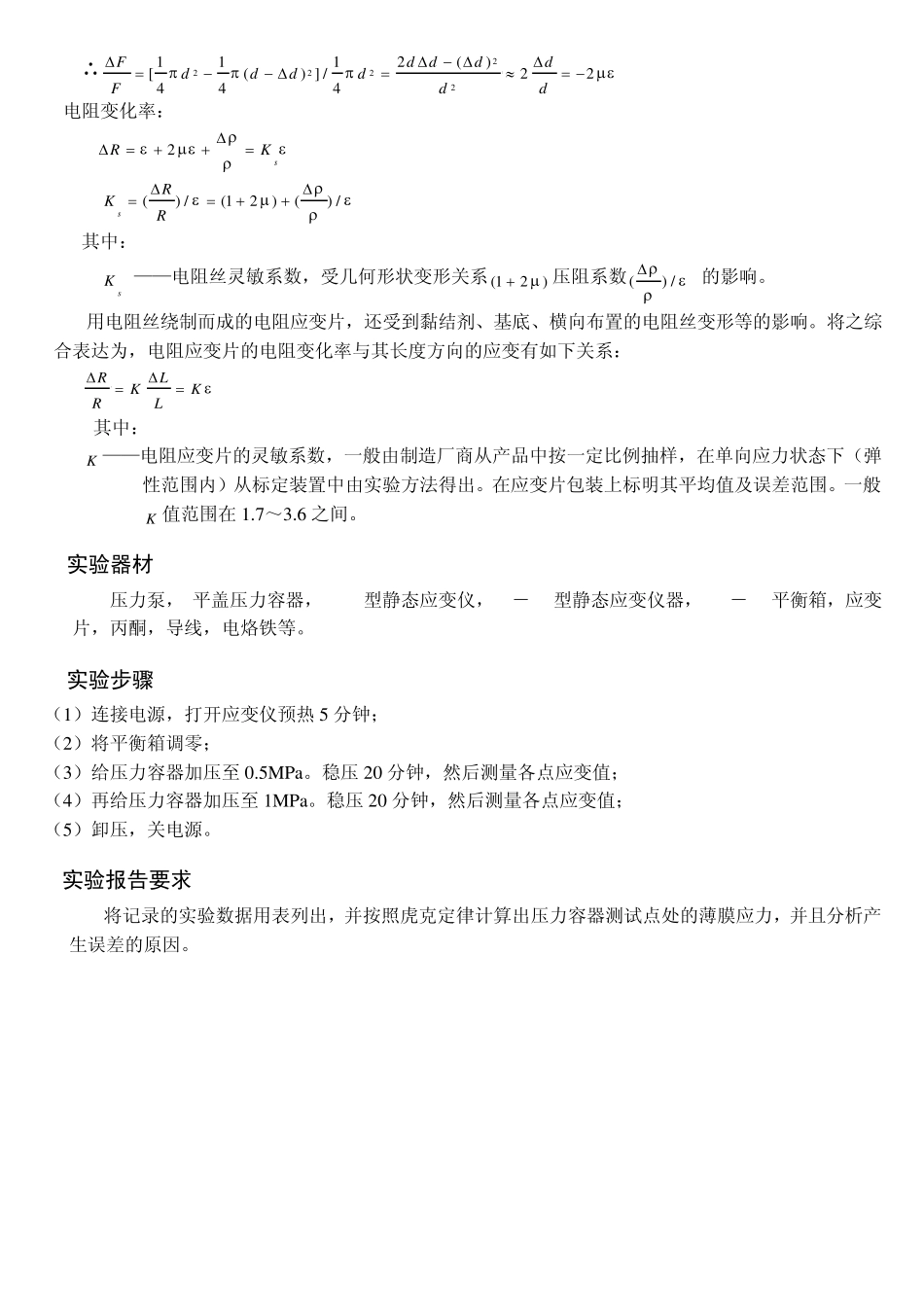

过程设备设计实验 实验1 应力应变测量实验 1 实验目的 了解薄壁容器在内压作用下，壳体.封头的应力分布情况，验证薄壁容器应力计算的理论公式。初步掌握应力电测法的实验操作技能。 2 应力测量理论 内压薄壁应力值： 经向应力（轴向应力）为：14np D 环向应力（周向应力）为：22np D 其中： p —操作压力，MPa； D —容器筒体中面直径，inDD，m m ； iD —筒体内径，m m ； n —筒体壁厚，m m ； 1 —筒体经向应力，MPa； 2 —筒体环向应力，MPa。 3 实验原理 . 测量出筒体的轴向应变和周向应变，根据虎克定律求得薄壁圆筒的应力1 、2 ： 1122 ()1E 2212 ()1E 其中： E —材料的弹性模量，对于碳钢52.110E MPa；  —泊松比，对于碳钢 0.3 ； 1 —测定的轴向应变值； 2 —测定的周向应变值； 1 —轴向应力，MPa； 2 —周向应力，MPa。 利用金属丝的电阻随其变形而变化的电阻应变效应而工作的。电阻金属丝的电阻 R为： LRF 当电阻丝受拉伸变形时，其长度、截面积、电阻率分布改变了L、F、，因而电阻值也改变了R， 2LLRLFFFF RLFRLF LL ∴222221112()[() ] /22444FddddddddFdd    电阻变化率： 2sRK () /(12)() /sRKR 其中： sK ——电阻丝灵敏系数，受几何形状变形关系 (12)压阻系数() / 的影响。 用电阻丝绕制而成的电阻应变片，还受到黏结剂、基底、横向布置的电阻丝变形等的影响。将之综合表达为，电阻应变片的电阻变化率与其长度方向的应变有如下关系： RLKKRL 其中： K ——电阻应变片的灵敏系数，一般由制造厂商从产品中按一定比例抽样，在单向应力状态下（弹性范围内）从标定装置中由实验方法得出。在应变片包装上标明其平均值及误差范围。一般K 值范围在 1.7～3.6 之间。 4 实验器材 压力泵， 平盖压力容器，YJ-5型静态应变仪，YJ－22型静态应变仪器，YJZ－22平衡箱，应变片，丙酮，导线，电烙铁等。 5 实验步骤 （1）连接电源，打开应变仪预热 5 分钟； （2）将平衡箱调零； （3）给压力容器加压至 0.5MPa。稳压 20 分钟，然后测量各点应变值； （4）再给压力容器加压...
