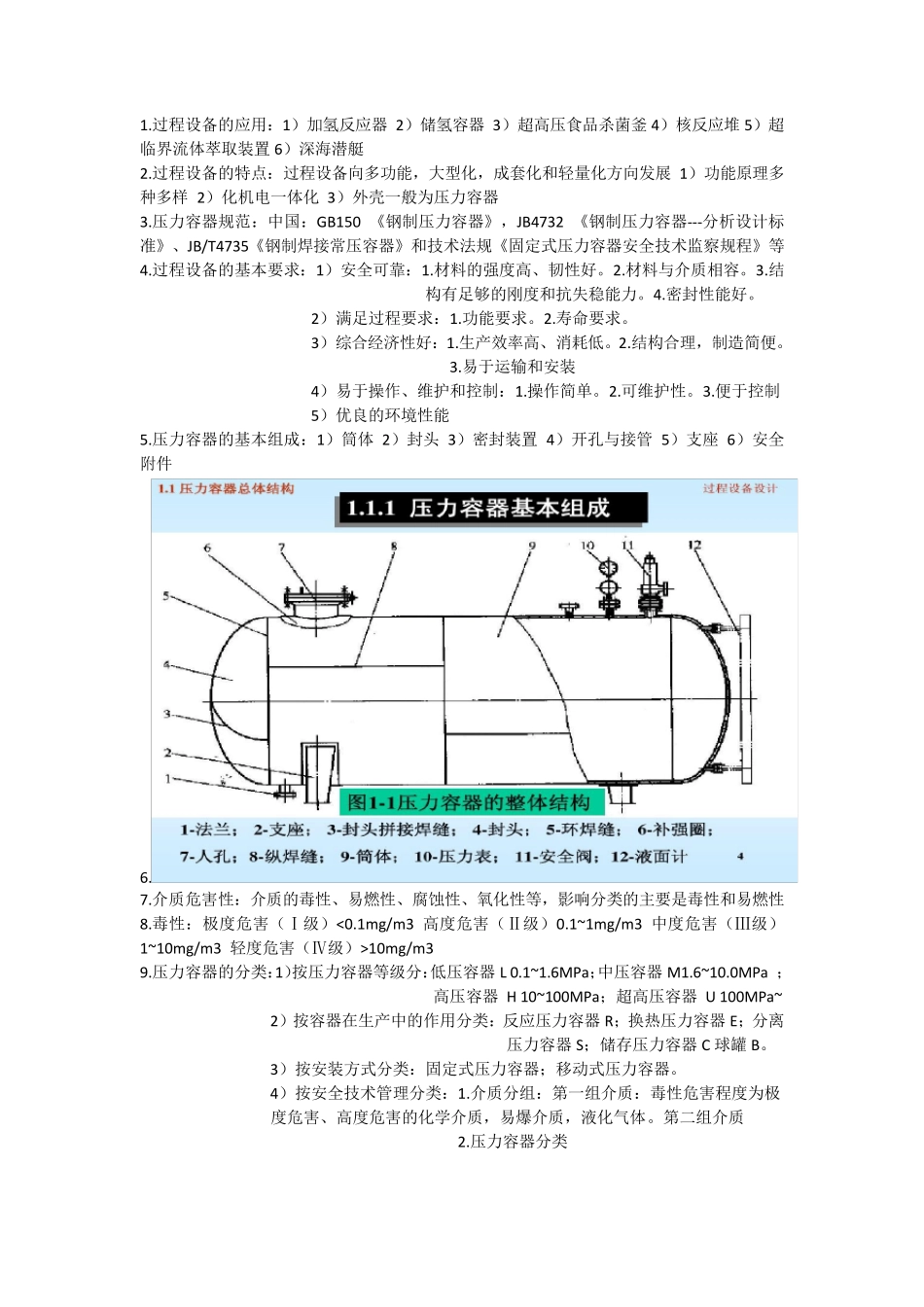

1.过程设备的应用：1）加氢反应器 2）储氢容器 3）超高压食品杀菌釜 4）核反应堆 5）超临界流体萃取装置 6）深海潜艇 2.过程设备的特点：过程设备向多功能，大型化，成套化和轻量化方向发展 1）功能原理多种多样 2）化机电一体化 3）外壳一般为压力容器 3.压力容器规范：中国：GB150 《钢制压力容器》，JB4732 《钢制压力容器---分析设计标准》、JB/T4735《钢制焊接常压容器》和技术法规《固定式压力容器安全技术监察规程》等 4.过程设备的基本要求：1）安全可靠：1.材料的强度高、韧性好。2.材料与介质相容。3.结 构有足够的刚度和抗失稳能力。4.密封性能好。 2）满足过程要求：1.功能要求。2.寿命要求。 3）综合经济性好：1.生产效率高、消耗低。2.结构合理，制造简便。 3.易于运输和安装 4）易于操作、维护和控制：1.操作简单。2.可维护性。3.便于控制 5）优良的环境性能 5.压力容器的基本组成：1）筒体 2）封头 3）密封装置 4）开孔与接管 5）支座 6）安全附件 6. 7.介质危害性：介质的毒性、易燃性、腐蚀性、氧化性等，影响分类的主要是毒性和易燃性 8.毒性：极度危害（Ⅰ级）<0.1mg/m3 高度危害（Ⅱ级）0.1~1mg/m3 中度危害（Ⅲ级）1~10mg/m3 轻度危害（Ⅳ级）>10mg/m3 9.压力容器的分类：1）按压力容器等级分：低压容器 L 0.1~1.6MPa；中压容器 M1.6~10.0MPa ； 高压容器 H 10~100MPa；超高压容器 U 100MPa~ 2）按容器在生产中的作用分类：反应压力容器 R；换热压力容器 E；分离 压力容器 S；储存压力容器 C 球罐 B。 3）按安装方式分类：固定式压力容器；移动式压力容器。 4）按安全技术管理分类：1.介质分组：第一组介质：毒性危害程度为极 度危害、高度危害的化学介质，易爆介质，液化气体。第二组介质 2.压力容器分类 10.国外主要规范标准简介：ASME 规范（美国）JIS B8266《压力容器构造---特定标准》（日本） EEC/EC 指令和协调标准（欧盟） 11.国内主要规范标准介绍：法律---行政法规---部门规章---安全技术规范---引用标准 12.压力来源的三种情况：一是流体经泵或压缩机，通过与容器相连接的管道，输入容器内而产生压力。如氨合成塔，尿素合成塔。二是加热盛装液体的密闭容器，液体膨胀或汽化后使容器类压力升高，如人造水晶釜。三是盛装液化气体的容器，如液氨储罐，其压力为液体的饱和蒸气压。 13.非压力载荷：分为整体载荷和局部载荷。整体载荷：重力，风，地震，...
