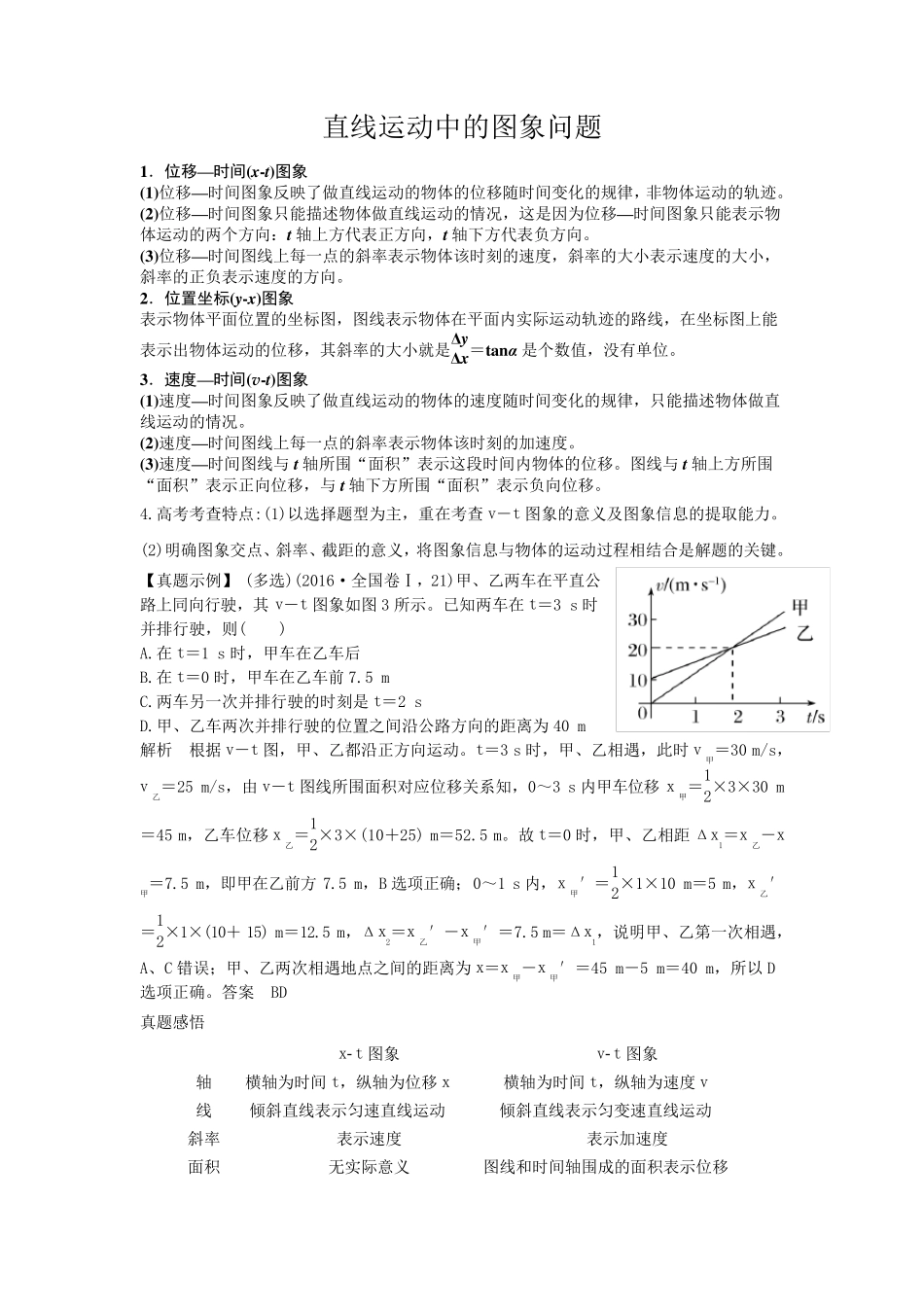

直 线 运 动 中 的 图 象 问 题 1． 位移—时间(x-t)图象 (1)位 移 —时 间 图 象 反 映 了 做 直 线 运 动 的 物 体 的 位 移 随 时 间 变 化 的 规 律 ， 非 物 体 运 动 的 轨 迹 。 (2)位 移 —时 间 图 象 只 能 描 述 物 体 做 直 线 运 动 的 情 况 ， 这 是 因 为 位 移 —时 间 图 象 只 能 表 示 物体 运 动 的 两 个 方 向 ： t 轴 上 方 代 表 正 方 向 ， t 轴 下 方 代 表 负 方 向 。 (3)位 移 —时 间 图 线 上 每 一 点 的 斜 率 表 示 物 体 该 时 刻 的 速 度 ， 斜 率 的 大 小 表 示 速 度 的 大 小 ，斜 率 的 正 负 表 示 速 度 的 方 向 。 2． 位置坐标(y-x)图象 表 示 物 体 平 面 位 置 的 坐 标 图 ， 图 线 表 示 物 体 在 平 面 内 实 际 运 动 轨 迹 的 路 线 ， 在 坐 标 图 上 能表 示 出 物 体 运 动 的 位 移 ， 其 斜 率 的 大 小 就 是 ΔyΔx＝ tanα 是 个 数 值 ， 没 有 单 位 。 3． 速度—时间(v-t)图象 (1)速 度 —时 间 图 象 反 映 了 做 直 线 运 动 的 物 体 的 速 度 随 时 间 变 化 的 规 律 ， 只 能 描 述 物 体 做 直线 运 动 的 情 况 。 (2)速 度 —时 间 图 线 上 每 一 点 的 斜 率 表 示 物 体 该 时 刻 的 加 速 度 。 (3)速 度 —时 间 图 线 与 t 轴 所 围 “ 面 积 ” 表 示 这 段 时 间 内 物 体 的 位 移 。 图 线 与 t 轴 上 方 所 围“ 面 积 ” 表 示 正 向 位 移 ， 与 t 轴 下 方 所 围 “ 面 积 ” 表 示 负 向 位 移 。 4.高 考 考 查 特 点 :(1)以 选 择 题 型 为 主 ， 重 在 考 查 v－ t 图 象 的 意 义 及 图 象 信 息 的 提 取 能 力 。 (2)明 确 图 象 交 点 、 斜 率 、 截 距 的 意 义 ， 将 图 象 信 息 与 物 体 的 运 动 过 程 相 结 合 是 解 题 的 关 键 。 【 真 题 示 例】 (多选 )(2016·全国卷Ⅰ， 21)甲、 乙两 车在 平 直 公路 上 同向 行驶， 其v－ t 图...
