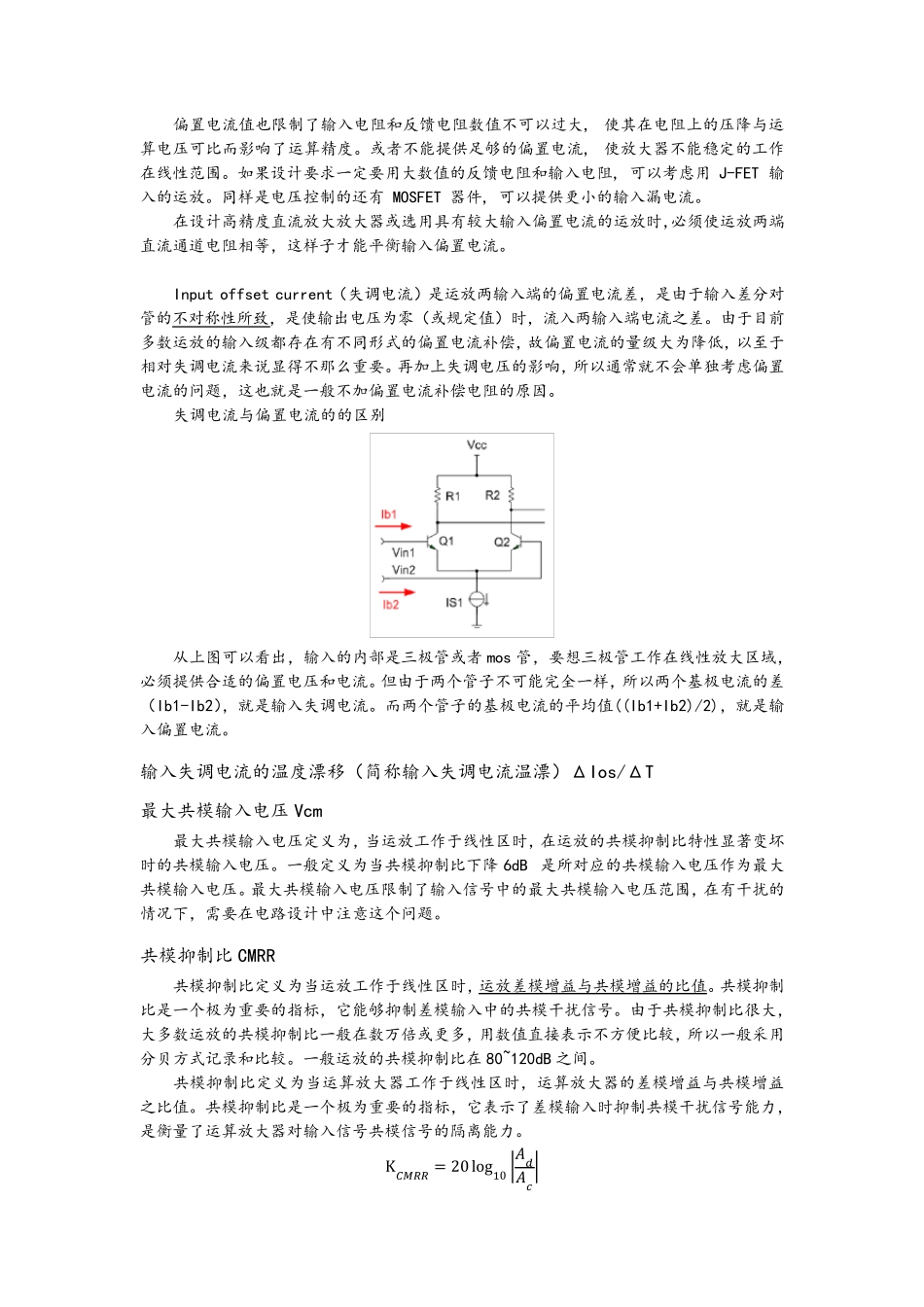

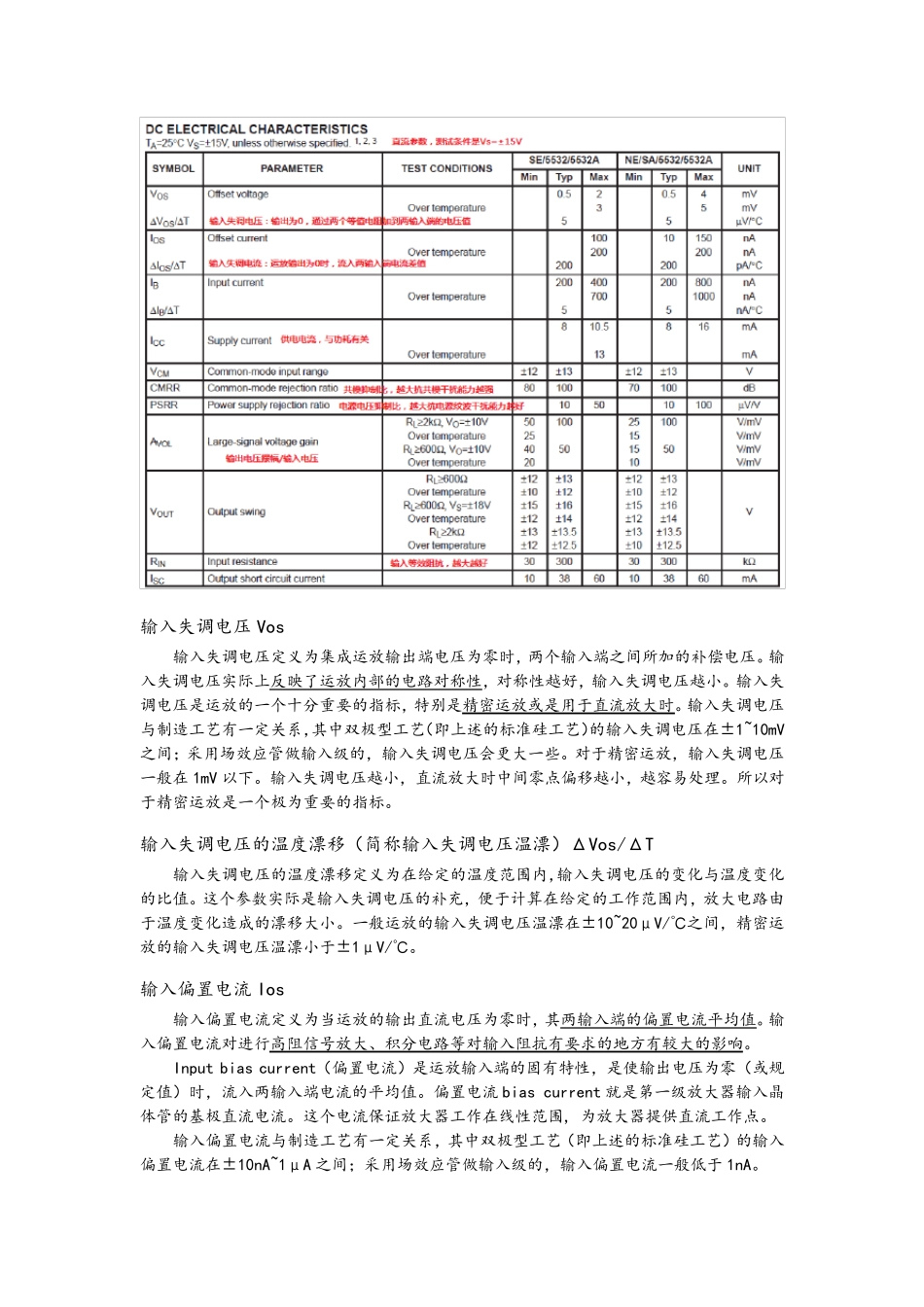

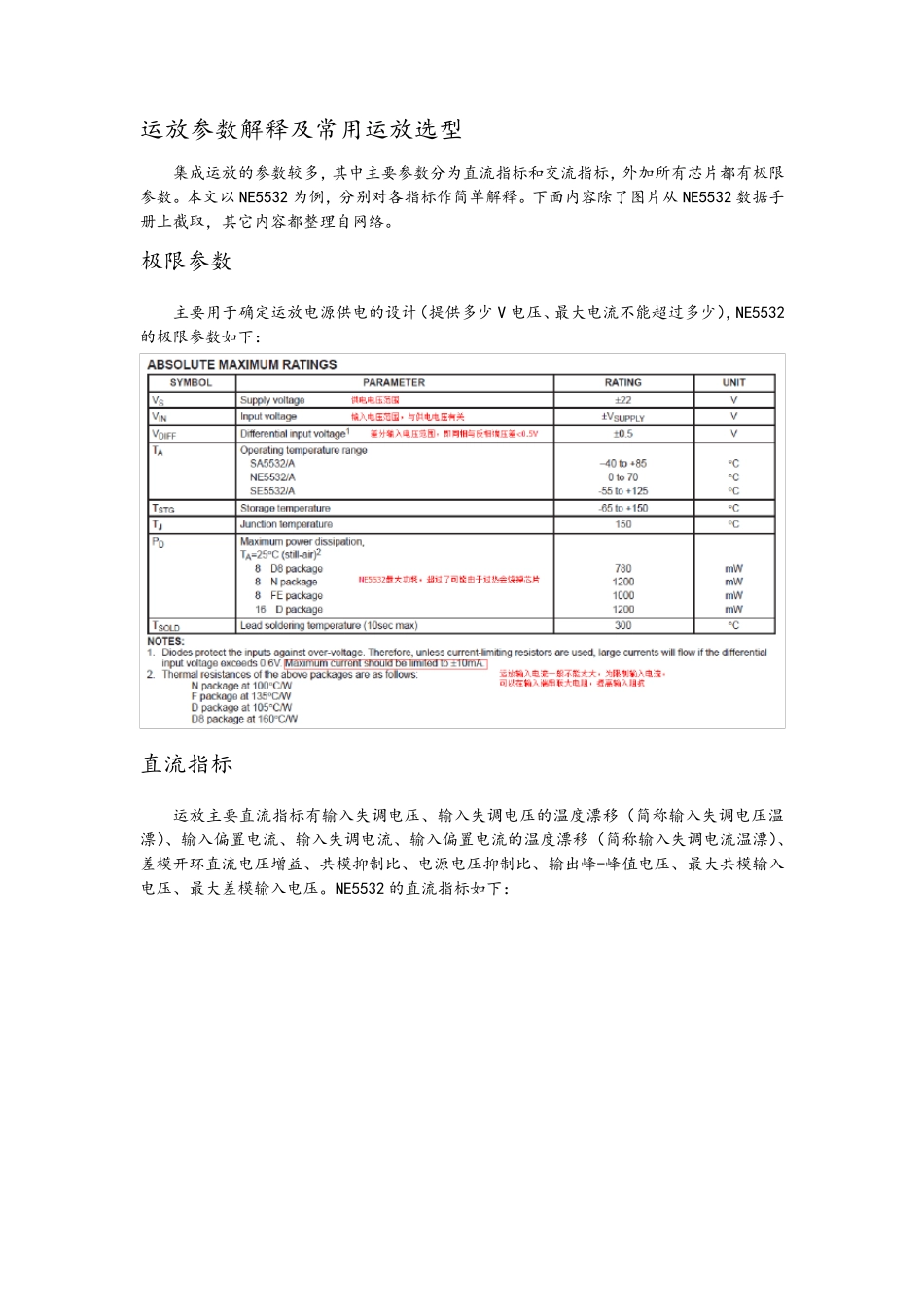

运放参数解释及常用运放选型 集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。本文以NE5532 为例，分别对各指标作简单解释。下面内容除了图片从NE5532 数据手册上截取，其它内容都整理自网络。 极限参数 主要用于确定运放电源供电的设计（提供多少V 电压、最大电流不能超过多少），NE5532的极限参数如下： 直流指标 运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。NE5532 的直流指标如下： 输入失调电压Vos 输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。对于精密运放，输入失调电压一般在1mV 以下。输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。所以对于精密运放是一个极为重要的指标。 输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT 输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。 输入偏置电流Ios 输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。 Input bias current（偏置电流）是运放输入端的固有特性，是使输出电压为零（或规定值）时，流入两输入端电流的平均值。偏置电流bias current 就是第一级放大器输入晶体管的基极直流电流。这个电流保证放大器工作在线性范围, 为放大器提供直流工作点。 输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA 之间；...
