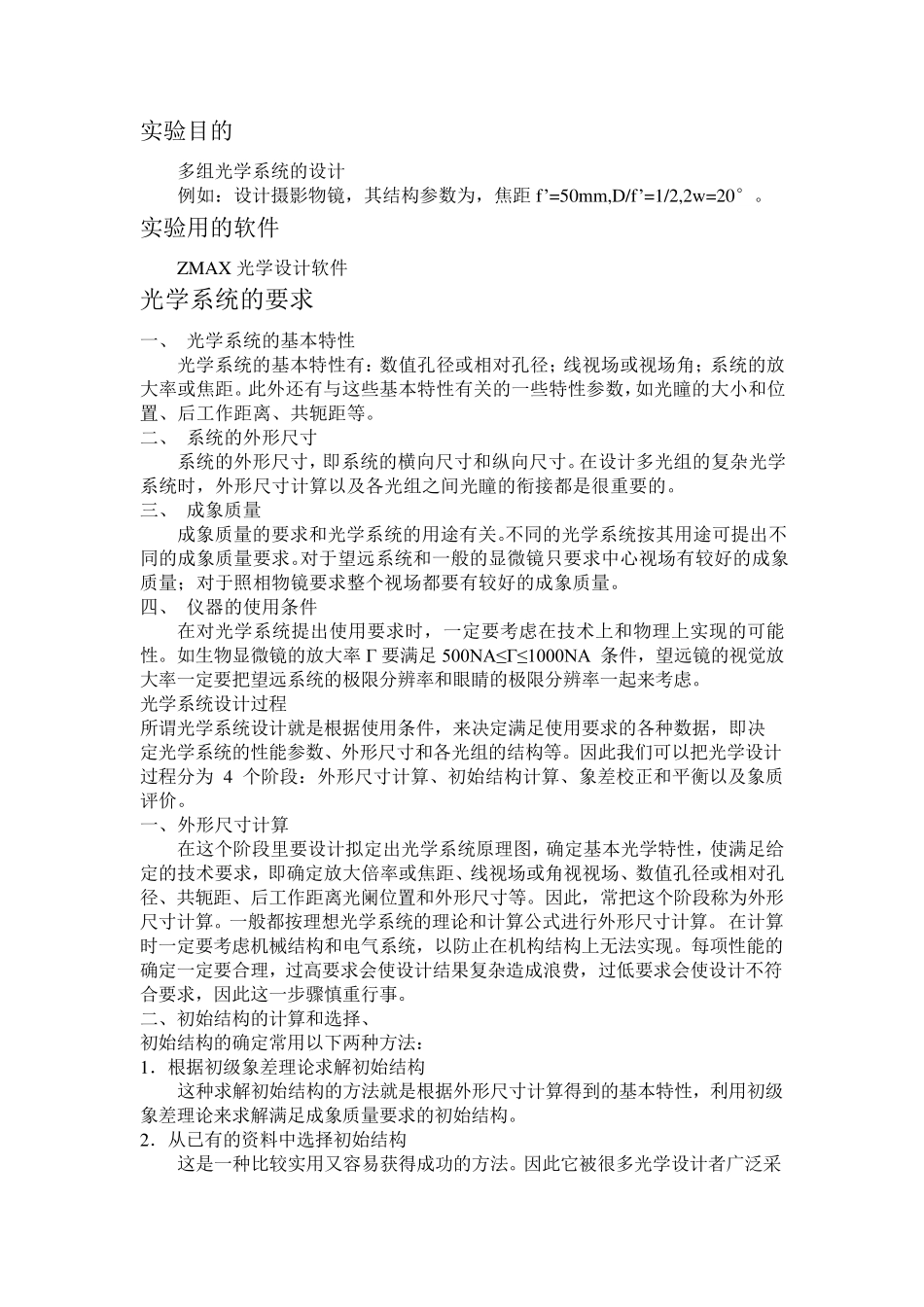

光学设计 上机实验报告 学院 ： 专业： 班级： 学号: 实验目的 多组光学系统的设计 例如：设计摄影物镜，其结构参数为，焦距f’=50mm,D/f’=1/2,2w=20°
实验用的软件 ZMAX 光学设计软件 光学系统的要求 一、 光学系统的基本特性 光学系统的基本特性有：数值孔径或相对孔径；线视场或视场角；系统的放大率或焦距
此外还有与这些基本特性有关的一些特性参数，如光瞳的大小和位置、后工作距离、共轭距等
二、 系统的外形尺寸 系统的外形尺寸，即系统的横向尺寸和纵向尺寸
在设计多光组的复杂光学系统时，外形尺寸计算以及各光组之间光瞳的衔接都是很重要的
三、 成象质量 成象质量的要求和光学系统的用途有关
不同的光学系统按其用途可提出不同的成象质量要求
对于望远系统和一般的显微镜只要求中心视场有较好的成象质量；对于照相物镜要求整个视场都要有较好的成象质量
四、 仪器的使用条件 在对光学系统提出使用要求时，一定要考虑在技术上和物理上实现的可能性
如生物显微镜的放大率 Г 要满足 500NA≤Г≤1000NA 条件，望远镜的视觉放大率一定要把望远系统的极限分辨率和眼睛的极限分辨率一起来考虑
光学系统设计过程 所谓光学系统设计就是根据使用条件，来决定满足使用要求的各种数据，即决 定光学系统的性能参数、外形尺寸和各光组的结构等
因此我们可以把光学设计过程分为4 个阶段：外形尺寸计算、初始结构计算、象差校正和平衡以及象质评价
一、外形尺寸计算 在这个阶段里要设计拟定出光学系统原理图，确定基本光学特性，使满足给定的技术要求，即确定放大倍率或焦距、线视场或角视视场、数值孔径或相对孔径、共轭距、后工作距离光阑位置和外形尺寸等
因此，常把这个阶段称为外形尺寸计算
一般都按理想光学系统的理论和计算公式进行外形尺寸计算
在计算时一定要考虑机械结构和电气系统，以防止在机构结构上无法实现
