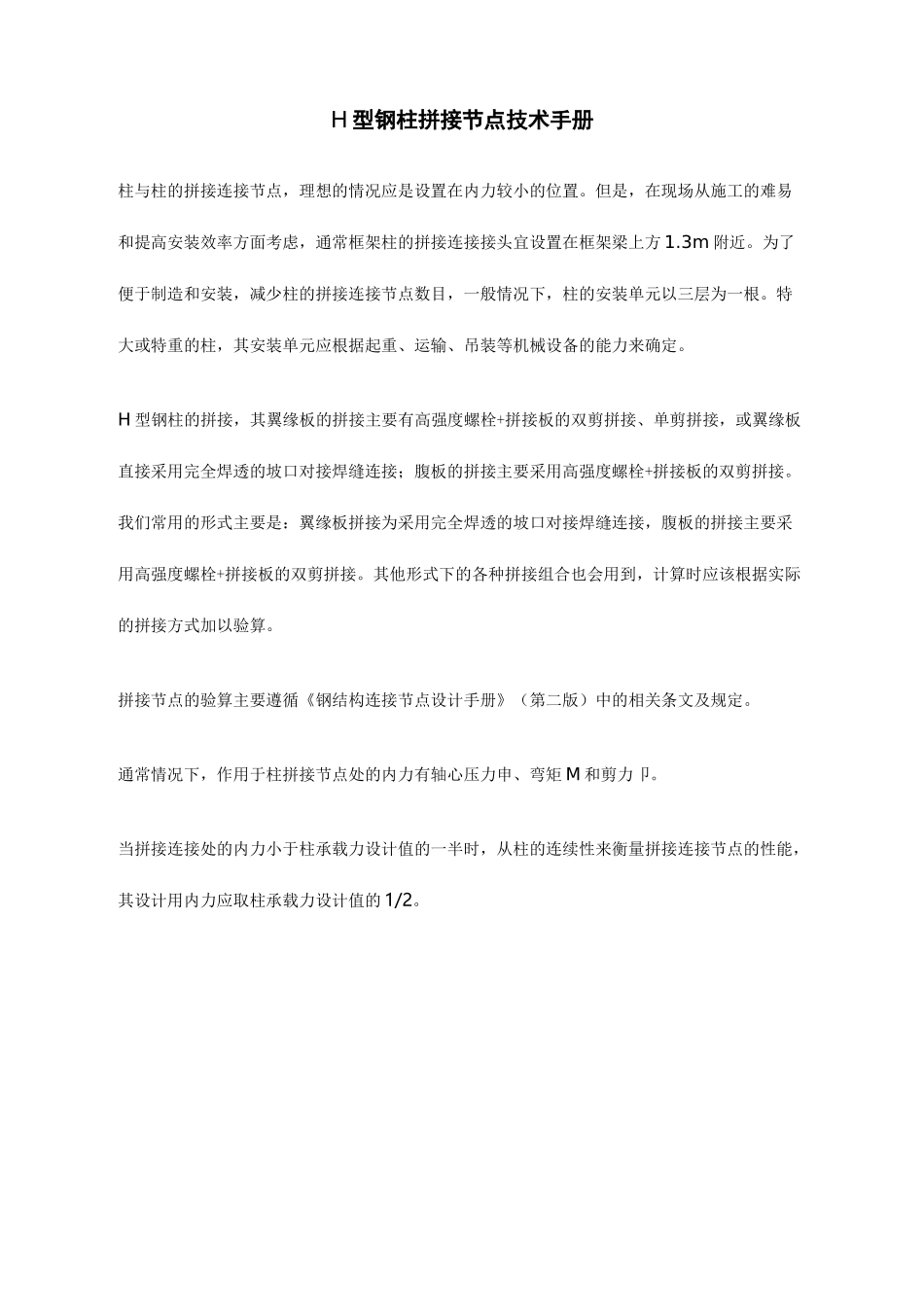

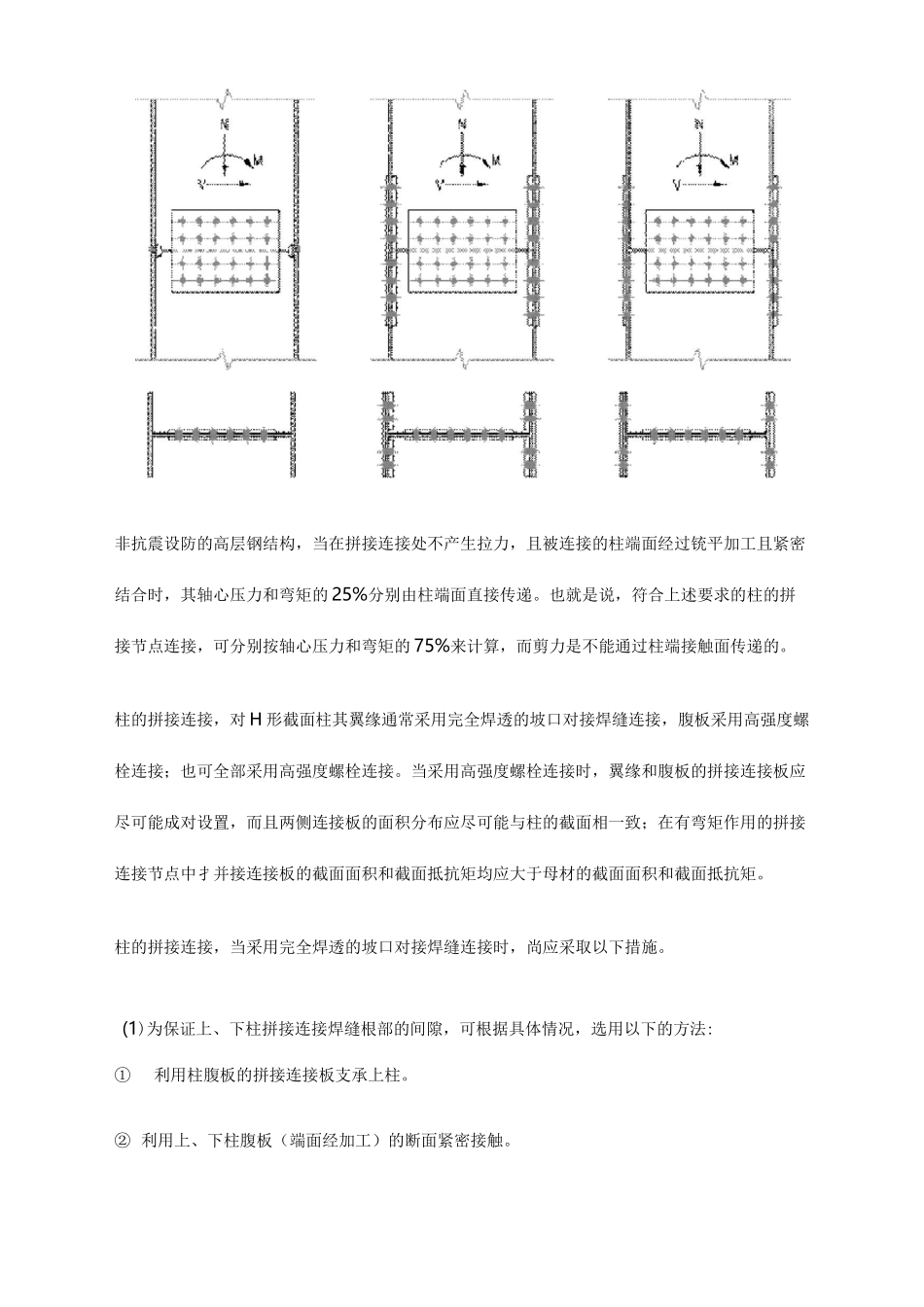

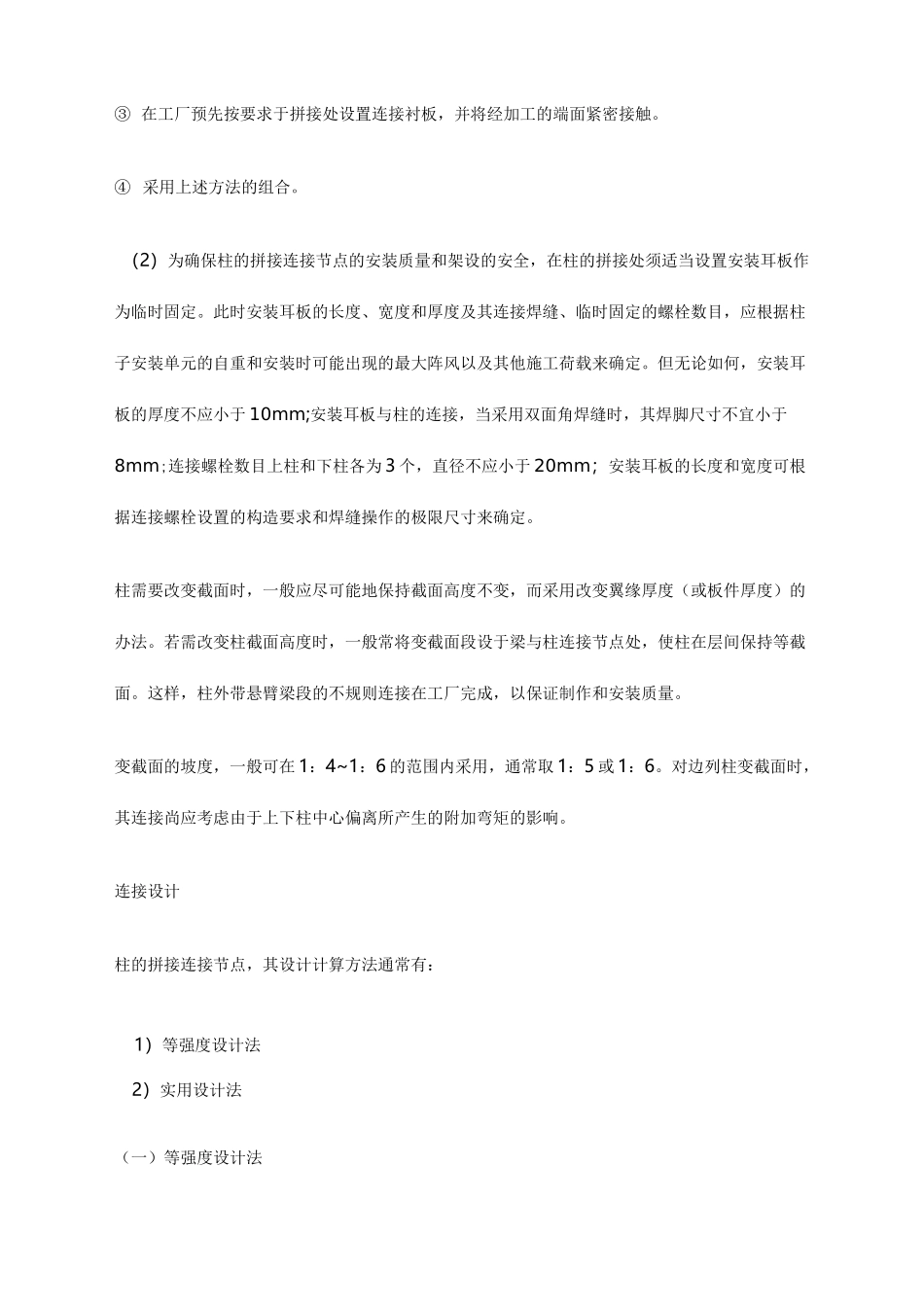

H 型钢柱拼接节点技术手册柱与柱的拼接连接节点，理想的情况应是设置在内力较小的位置。但是，在现场从施工的难易和提高安装效率方面考虑，通常框架柱的拼接连接接头宜设置在框架梁上方 1.3m 附近。为了便于制造和安装，减少柱的拼接连接节点数目，一般情况下，柱的安装单元以三层为一根。特大或特重的柱，其安装单元应根据起重、运输、吊装等机械设备的能力来确定。H 型钢柱的拼接，其翼缘板的拼接主要有高强度螺栓+拼接板的双剪拼接、单剪拼接，或翼缘板直接采用完全焊透的坡口对接焊缝连接；腹板的拼接主要采用高强度螺栓+拼接板的双剪拼接。我们常用的形式主要是：翼缘板拼接为采用完全焊透的坡口对接焊缝连接，腹板的拼接主要采用高强度螺栓+拼接板的双剪拼接。其他形式下的各种拼接组合也会用到，计算时应该根据实际的拼接方式加以验算。拼接节点的验算主要遵循《钢结构连接节点设计手册》（第二版）中的相关条文及规定。通常情况下，作用于柱拼接节点处的内力有轴心压力申、弯矩 M 和剪力卩。当拼接连接处的内力小于柱承载力设计值的一半时，从柱的连续性来衡量拼接连接节点的性能，其设计用内力应取柱承载力设计值的 1/2。非抗震设防的高层钢结构，当在拼接连接处不产生拉力，且被连接的柱端面经过铳平加工且紧密结合时，其轴心压力和弯矩的 25%分别由柱端面直接传递。也就是说，符合上述要求的柱的拼接节点连接，可分别按轴心压力和弯矩的 75%来计算，而剪力是不能通过柱端接触面传递的。柱的拼接连接，对 H 形截面柱其翼缘通常采用完全焊透的坡口对接焊缝连接，腹板采用高强度螺栓连接；也可全部采用高强度螺栓连接。当采用高强度螺栓连接时，翼缘和腹板的拼接连接板应尽可能成对设置，而且两侧连接板的面积分布应尽可能与柱的截面相一致；在有弯矩作用的拼接连接节点中扌并接连接板的截面面积和截面抵抗矩均应大于母材的截面面积和截面抵抗矩。柱的拼接连接，当采用完全焊透的坡口对接焊缝连接时，尚应采取以下措施。(1)为保证上、下柱拼接连接焊缝根部的间隙，可根据具体情况，选用以下的方法:①利用柱腹板的拼接连接板支承上柱。② 利用上、下柱腹板（端面经加工）的断面紧密接触。③ 在工厂预先按要求于拼接处设置连接衬板，并将经加工的端面紧密接触。④ 采用上述方法的组合。（2）为确保柱的拼接连接节点的安装质量和架设的安全，在柱的拼接处须适当设置安装耳板作为临时固定。此时安装耳板的长度、宽度和厚度及其连...
