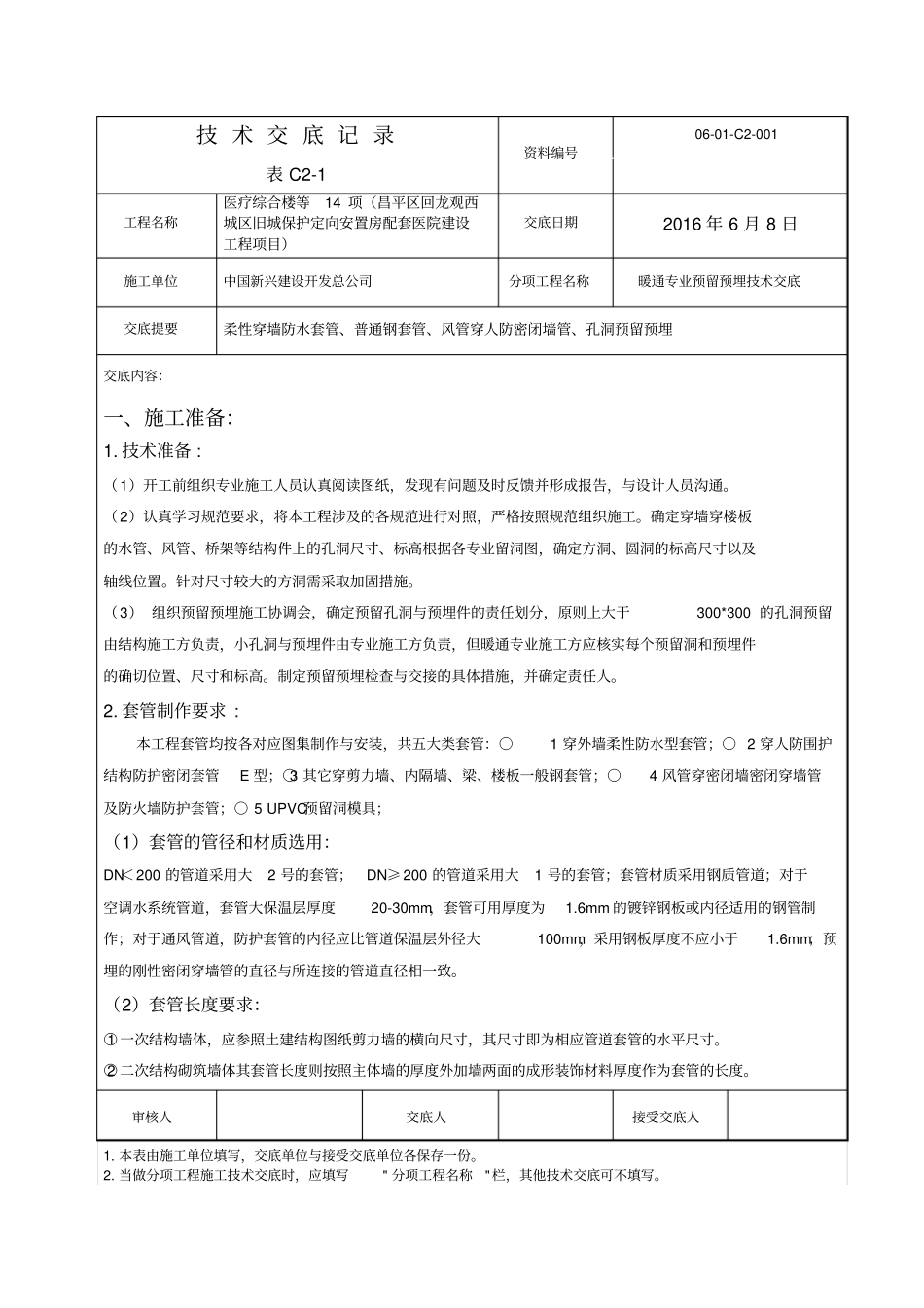

技 术 交 底 记 录资料编号06-01-C2-001 表 C2-1 工程名称医疗综合楼等14 项（昌平区回龙观西城区旧城保护定向安置房配套医院建设工程项目）交底日期2016 年 6 月 8 日施工单位中国新兴建设开发总公司分项工程名称暖通专业预留预埋技术交底交底提要柔性穿墙防水套管、普通钢套管、风管穿人防密闭墙管、孔洞预留预埋交底内容：一、施工准备：1. 技术准备 : （1）开工前组织专业施工人员认真阅读图纸，发现有问题及时反馈并形成报告，与设计人员沟通。（2）认真学习规范要求，将本工程涉及的各规范进行对照，严格按照规范组织施工。确定穿墙穿楼板的水管、风管、桥架等结构件上的孔洞尺寸、标高根据各专业留洞图，确定方洞、圆洞的标高尺寸以及轴线位置。针对尺寸较大的方洞需采取加固措施。（3） 组织预留预埋施工协调会，确定预留孔洞与预埋件的责任划分，原则上大于300*300 的孔洞预留由结构施工方负责，小孔洞与预埋件由专业施工方负责，但暖通专业施工方应核实每个预留洞和预埋件的确切位置、尺寸和标高。制定预留预埋检查与交接的具体措施，并确定责任人。2. 套管制作要求 : 本工程套管均按各对应图集制作与安装，共五大类套管：○1 穿外墙柔性防水型套管；○ 2 穿人防围护结构防护密闭套管E 型；○3 其它穿剪力墙、内隔墙、梁、楼板一般钢套管；○4 风管穿密闭墙密闭穿墙管及防火墙防护套管；○ 5 UPVC预留洞模具；（1）套管的管径和材质选用：DN＜200 的管道采用大2 号的套管； DN≥200 的管道采用大1 号的套管；套管材质采用钢质管道；对于空调水系统管道，套管大保温层厚度20-30mm，套管可用厚度为1.6mm 的镀锌钢板或内径适用的钢管制作；对于通风管道，防护套管的内径应比管道保温层外径大100mm，采用钢板厚度不应小于1.6mm；预埋的刚性密闭穿墙管的直径与所连接的管道直径相一致。（2）套管长度要求：○1 一次结构墙体，应参照土建结构图纸剪力墙的横向尺寸，其尺寸即为相应管道套管的水平尺寸。○2 二次结构砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度。审核人交底人接受交底人1. 本表由施工单位填写，交底单位与接受交底单位各保存一份。2. 当做分项工程施工技术交底时，应填写" 分项工程名称"栏，其他技术交底可不填写。技 术 交 底 记 录资料编号06-01-C2-001 表 C2-1 工程名称医疗综合楼等14 项（昌平区回龙观西城区旧城保护定向安置房配...
