曝气沉砂池相关计算VIP免费

曝气沉砂池相关计算_第1页
1/7
曝气沉砂池相关计算_第2页
2/7
曝气沉砂池相关计算_第3页
3/7

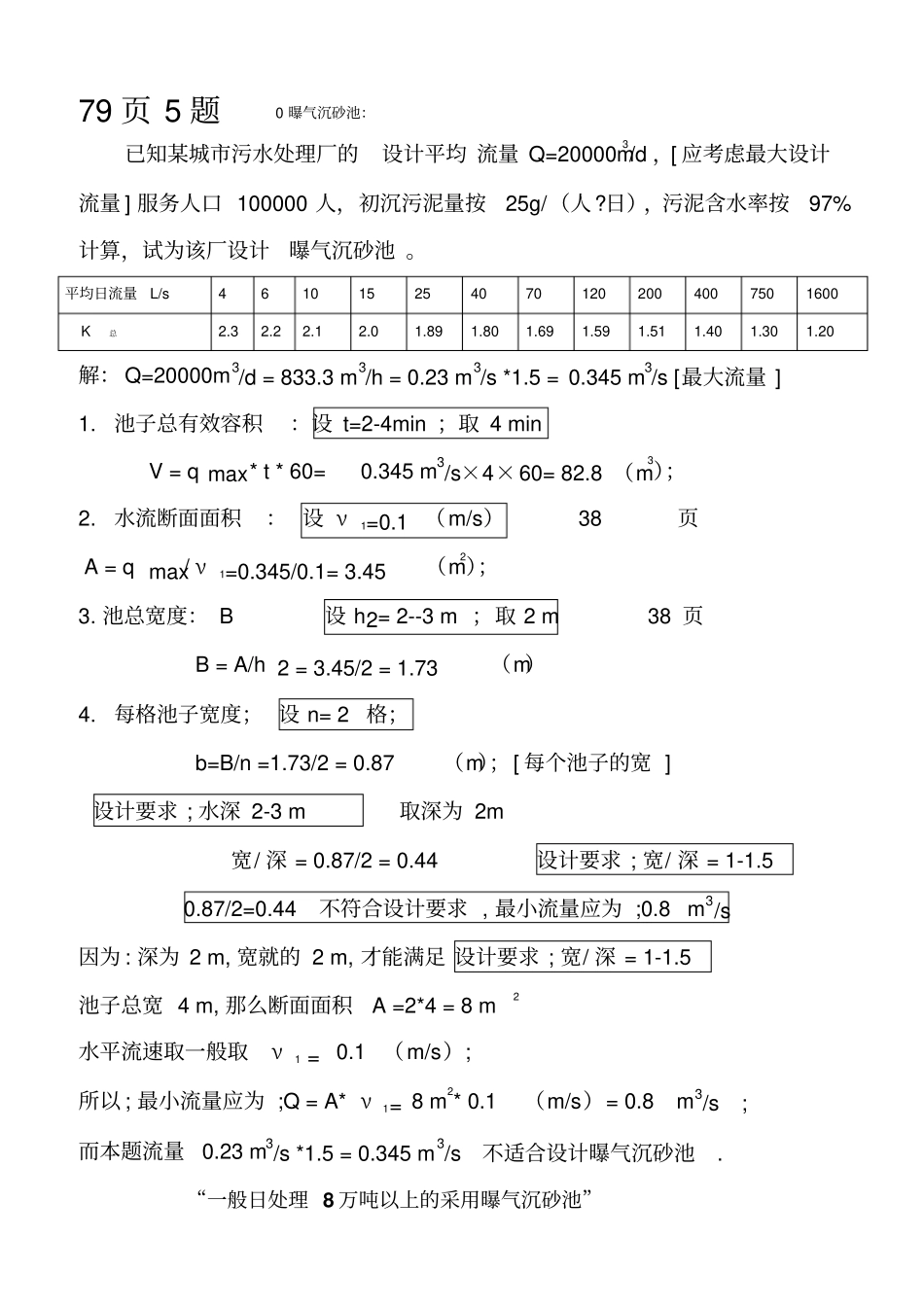

79 页 5 题0 曝气沉砂池:已知某城市污水处理厂的设计平均 流量 Q=20000m3/d ,[ 应考虑最大设计流量 ] 服务人口 100000 人,初沉污泥量按25g/(人?日),污泥含水率按97%计算,试为该厂设计曝气沉砂池 。平均日流量 L/s 4 6 10 15 25 40 70 120 200 400 750 1600 K总2.3 2.2 2.1 2.0 1.89 1.80 1.69 1.59 1.51 1.40 1.30 1.20 解: Q=20000m3/d = 833.3 m3/h = 0.23 m3/s *1.5 = 0.345 m3/s [最大流量 ]1. 池子总有效容积:设 t=2-4min ;取 4 min V = q max * t * 60=0.345 m3/s×4×60= 82.8 (m3);2. 水流断面面积: 设 ν1=0.1 (m/s) 38页 A = q max/ ν1=0.345/0.1= 3.45 (m2);3. 池总宽度: B 设 h2= 2--3 m ;取 2 m 38 页B = A/h 2 = 3.45/2 = 1.73 (m)4. 每格池子宽度; 设 n= 2 格;b=B/n =1.73/2 = 0.87 (m);[ 每个池子的宽 ] 设计要求 ; 水深 2-3 m 取深为 2m 宽/ 深 = 0.87/2 = 0.44 设计要求 ; 宽/ 深 = 1-1.5 0.87/2=0.44不符合设计要求 , 最小流量应为 ;0.8 m3/s因为 : 深为 2 m, 宽就的 2 m, 才能满足 设计要求 ; 宽/ 深 = 1-1.5 池子总宽 4 m, 那么断面面积A =2*4 = 8 m2水平流速取一般取ν1 = 0.1 (m/s); 所以 ; 最小流量应为 ;Q = A* ν1= 8 m2* 0.1 (m/s)= 0.8 m3/s ;而本题流量0.23 m3/s *1.5 = 0.345 m3/s 不适合设计曝气沉砂池. “一般日处理 8 万吨以上的采用曝气沉砂池”所以设计成“平流沉砂池”就可以了。前面已经留过作业了。79 页 5-2 解设计平流式 沉淀池 。已知某城市污水处理厂的设计平均流量Q=20000m3/d ,服务人口100000人,初沉污泥量按25g/ (人?日),污泥含水率按97%计算,试为该厂设计平流式沉淀池。解:设计平流式沉淀池:Q=20000m3/d = 833.3 m3/h = 0.23 m3/s 最大流量为 q vmax = 0.23*1.5 = 0.345 m3/s [最大流量 ]1. 池子的总面积:书 45 页表 10-5 [设取表面负荷 q‘=1.5M3/M2h ] A=[ q max*3600]/ q‘ =[0.345*3600]/1.5= 828 M22. 沉淀部分有效水深:书45 页表 10 - 5 ;停留时间 t取 2.0 hr则有效水深 h= q ‘* t =1.5*2.0=3.0 M 3. 沉淀部分有效容积: V ‘ = qmax *t*3600V‘ = qmax *t*3600=0.345*2.0*3600 = 2...
