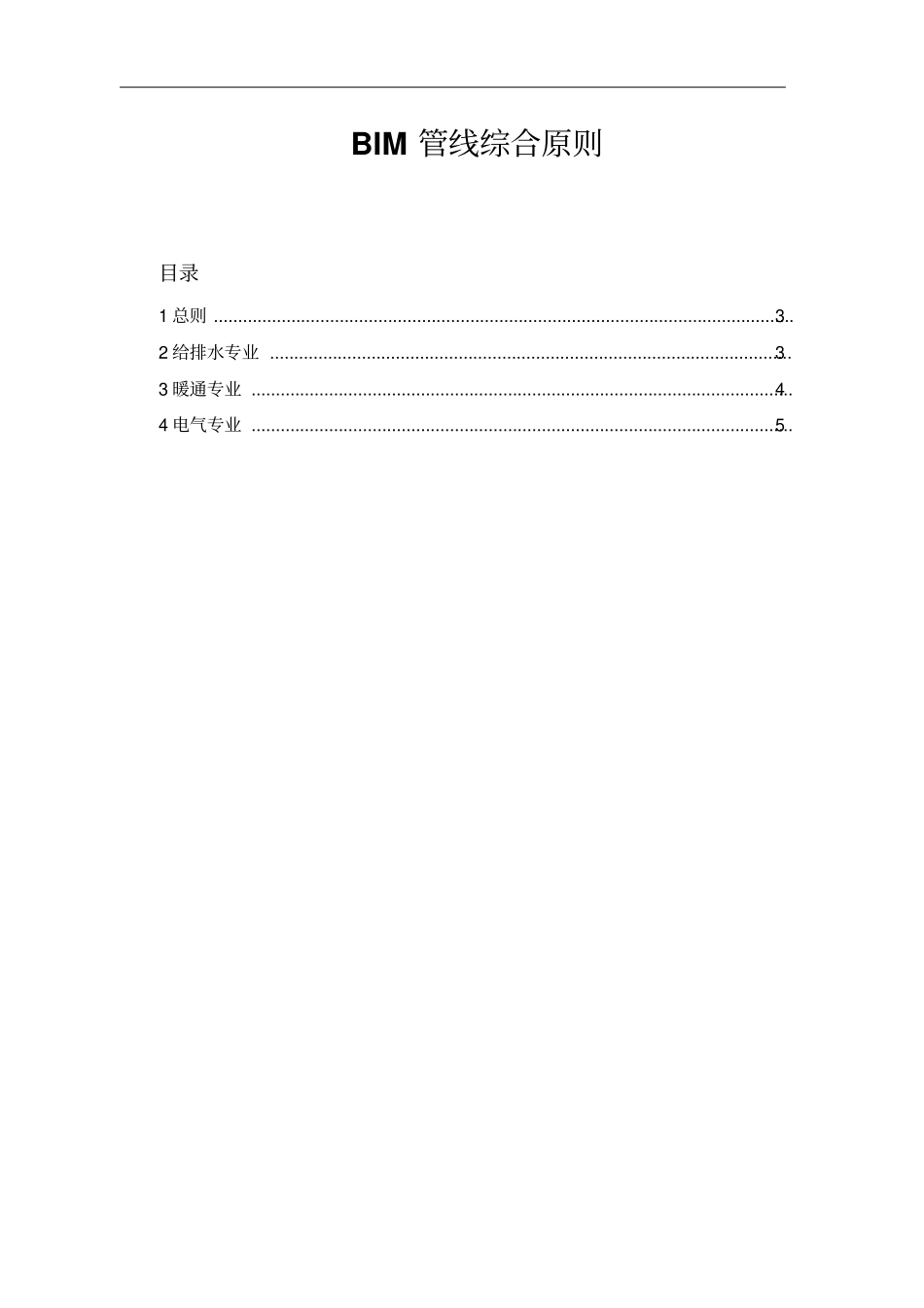

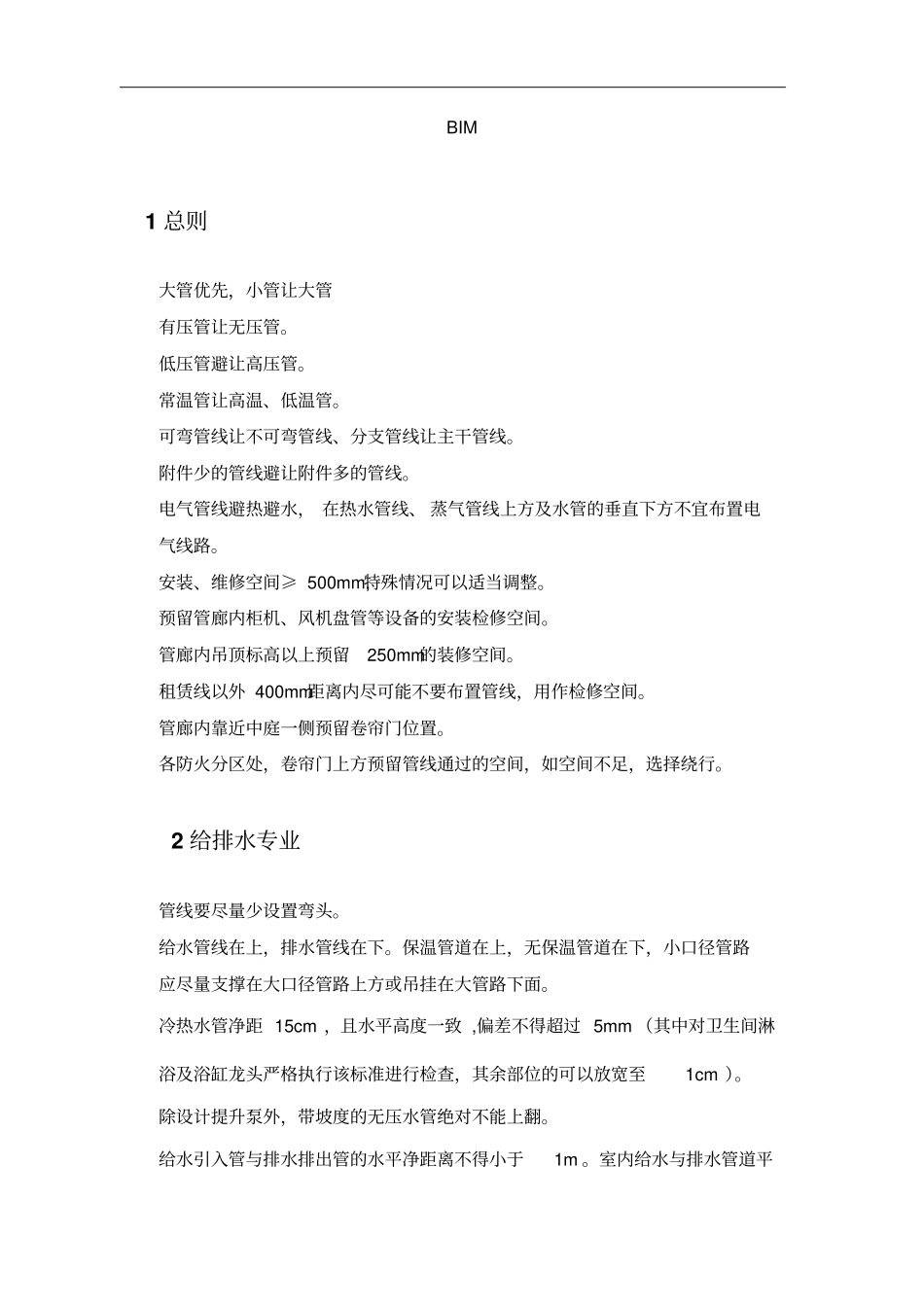

BIM 项目管线综合原则CCDI悉地国际2018.05 BIM 管线综合原则目录1 总则 ........................................................................................................................ 32 给排水专业 ............................................................................................................ 33 暖通专业 ................................................................................................................ 44 电气专业 ................................................................................................................ 5BIM 1 总则大管优先，小管让大管有压管让无压管。低压管避让高压管。常温管让高温、低温管。可弯管线让不可弯管线、分支管线让主干管线。附件少的管线避让附件多的管线。电气管线避热避水， 在热水管线、 蒸气管线上方及水管的垂直下方不宜布置电气线路。安装、维修空间≥ 500mm,特殊情况可以适当调整。预留管廊内柜机、风机盘管等设备的安装检修空间。管廊内吊顶标高以上预留250mm的装修空间。租赁线以外 400mm距离内尽可能不要布置管线，用作检修空间。管廊内靠近中庭一侧预留卷帘门位置。各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。2 给排水专业管线要尽量少设置弯头。给水管线在上，排水管线在下。保温管道在上，无保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。冷热水管净距 15cm ，且水平高度一致 ,偏差不得超过 5mm （其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm ）。除设计提升泵外，带坡度的无压水管绝对不能上翻。给水引入管与排水排出管的水平净距离不得小于1m 。室内给水与排水管道平行敷设时， 两管之间的最小净间距不得小于0.5m ；交叉铺设时， 垂直净距不得小于 0.15m 。给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3 倍。喷淋管尽量选在下方安装，与吊顶间距保持至少100mm 。各专业水管尽量平行敷设，最多出现两层上下敷设。污排、雨排、废水排水等自然排水管线不应上翻，其他管线避让重力管线。给水 PP-R 管道与其它金属管道平行敷设时，应有一定保护距离，净距离不宜小于 100mm ，且 PP-R 管宜在金属管道的内侧。水管与桥架层叠...
