最新完美版国网考试复习资料电路基础选择题100题VIP免费

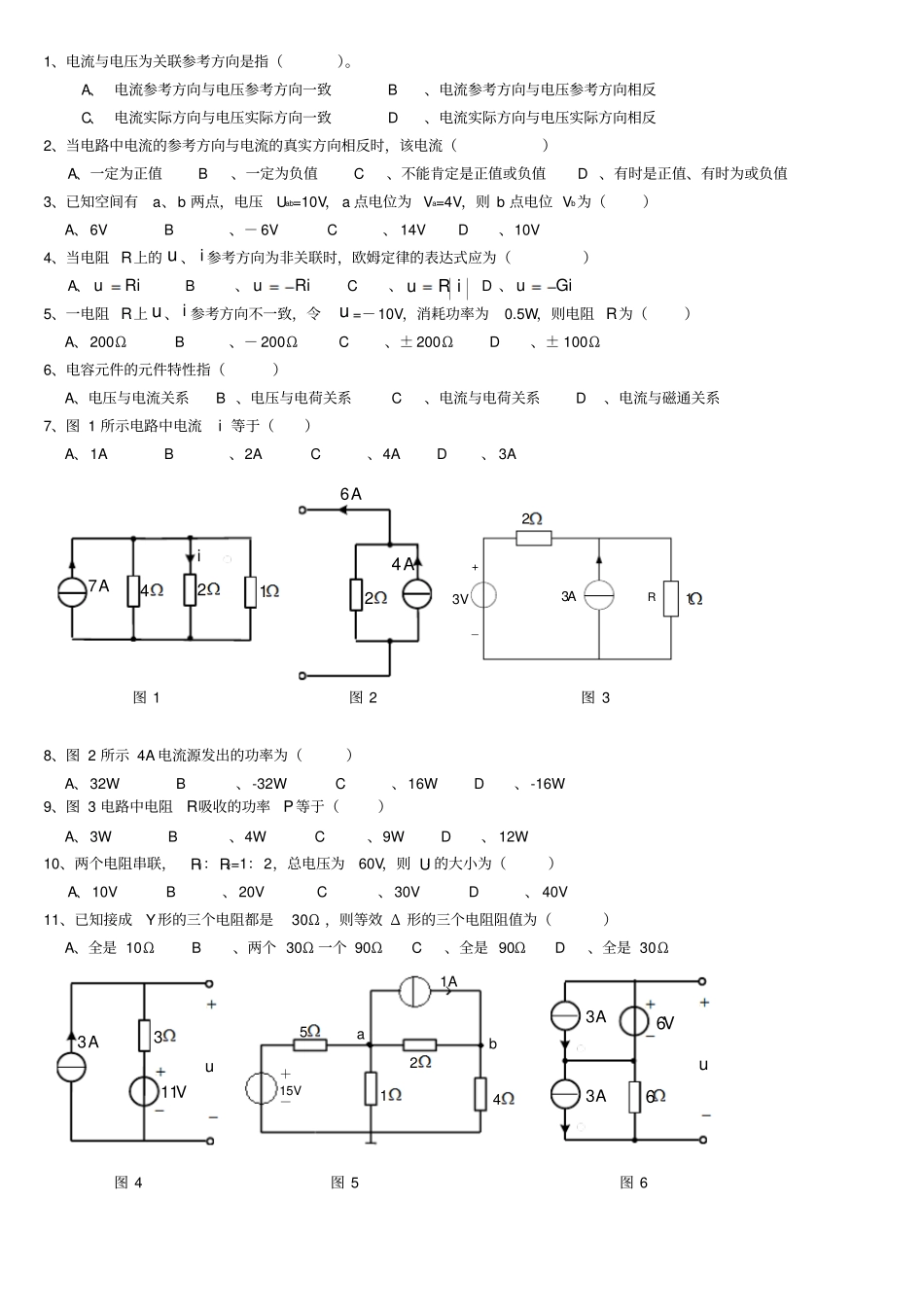

1、电流与电压为关联参考方向是指（）。A、 电流参考方向与电压参考方向一致 B、电流参考方向与电压参考方向相反C、 电流实际方向与电压实际方向一致 D、电流实际方向与电压实际方向相反2、当电路中电流的参考方向与电流的真实方向相反时，该电流（）A、一定为正值 B、一定为负值 C、不能肯定是正值或负值 D 、有时是正值、有时为或负值3、已知空间有a、b 两点，电压Uab=10V， a 点电位为 Va=4V，则 b 点电位 Vb为（）A、6V B、－ 6V C、 14V D、10V 4、当电阻 R上的 u 、 i 参考方向为非关联时，欧姆定律的表达式应为（）A、Riu B、Riu C、iRu D 、Giu5、一电阻 R上 u 、 i 参考方向不一致，令u =－10V，消耗功率为0.5W，则电阻 R为（）A、200Ω B、－ 200Ω C、± 200Ω D、± 100Ω6、电容元件的元件特性指（）A、电压与电流关系 B 、电压与电荷关系 C、电流与电荷关系 D、电流与磁通关系7、图 1 所示电路中电流i 等于（）A、1A B、2A C、4A D、 3A 8、图 2 所示 4A 电流源发出的功率为（）A、32W B、-32W C、16W D、-16W 9、图 3 电路中电阻R吸收的功率P 等于（）A、3W B、4W C、9W D、 12W 10、两个电阻串联，R1：R2=1：2，总电压为60V，则 U1 的大小为（）A、10V B、20V C、30V D、 40V 11、已知接成Y形的三个电阻都是30Ω ，则等效 Δ 形的三个电阻阻值为（）A、全是 10Ω B、两个 30Ω 一个 90Ω C、全是 90Ω D、全是 30Ω7A421i4A26A图 1 图 2 图 3 3V2+_R1A311V3A3u图 4 图 5 图 6 ＋15V －51A b 412a 6V63A3Au12、 图 4 中电压 u 为（）A、2V B、-2V C、-20V D、20V 13、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大 B、负载电阻减小 C、电源输出的电流增大 D、电源输出的电流减小14、理想电压源和理想电流源间（）A、有等效变换关系 B 、没有等效变换关系 C 、有条件下的等效关系 D、以上都不对15、图 5 示电路中节点a 的节点电压方程为（ B ）。A. 8U a－2Ub=2 B. 1.7Ua－0.5U b=2 C. 1.7Ua＋0.5U b=2 D. 1.7Ua－ 0.5U b=－2 16、实际电压源在供电时, 它的端电压（）它的电动势。A．高于 B.低于 C. 等于 D.不确定17、自动满足基尔霍夫电流定律的电路求解法是（）A、支路电流法 B、回路电流法 C、结点电压法 D 、 2b 法18、自动满足基尔...
