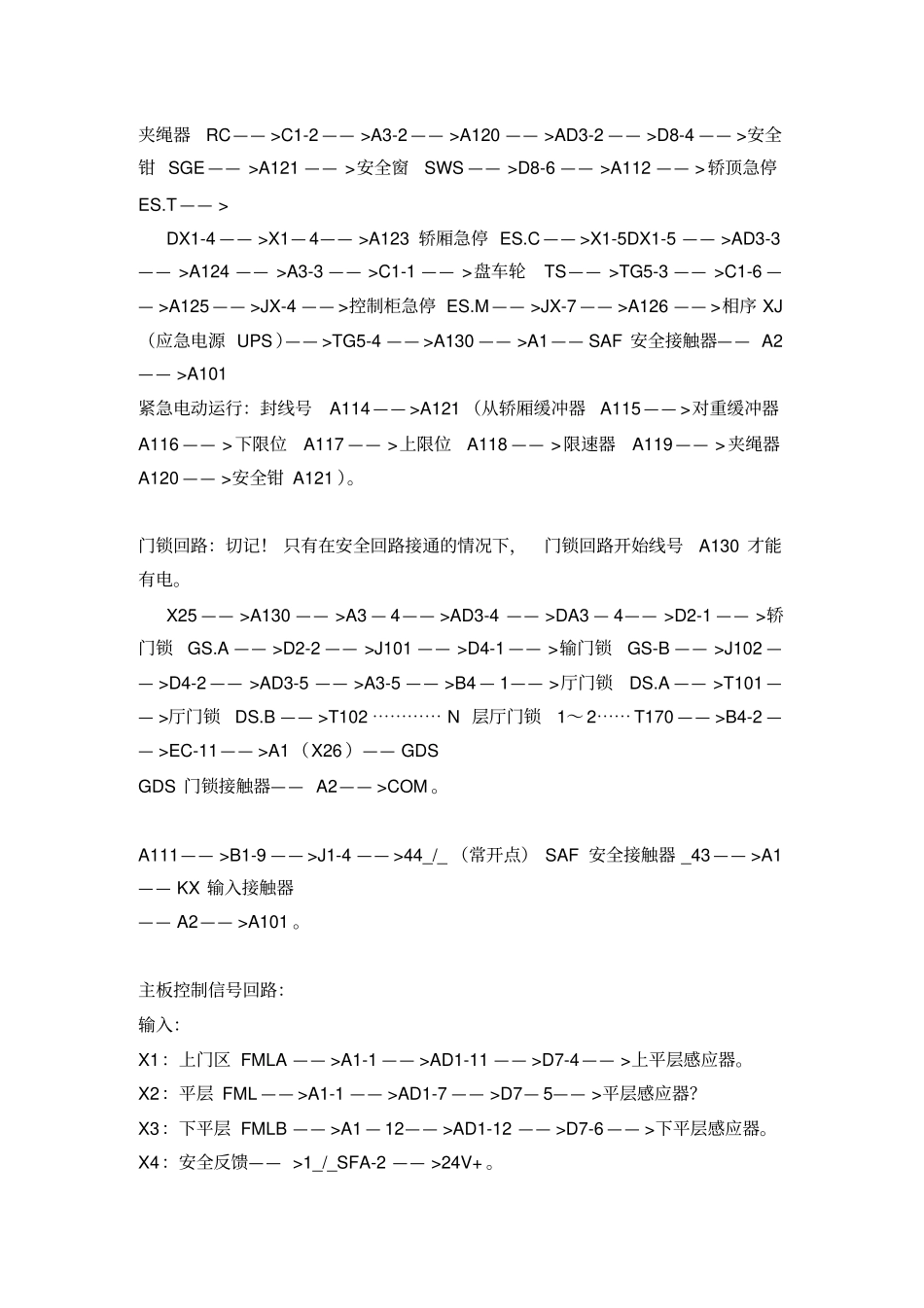

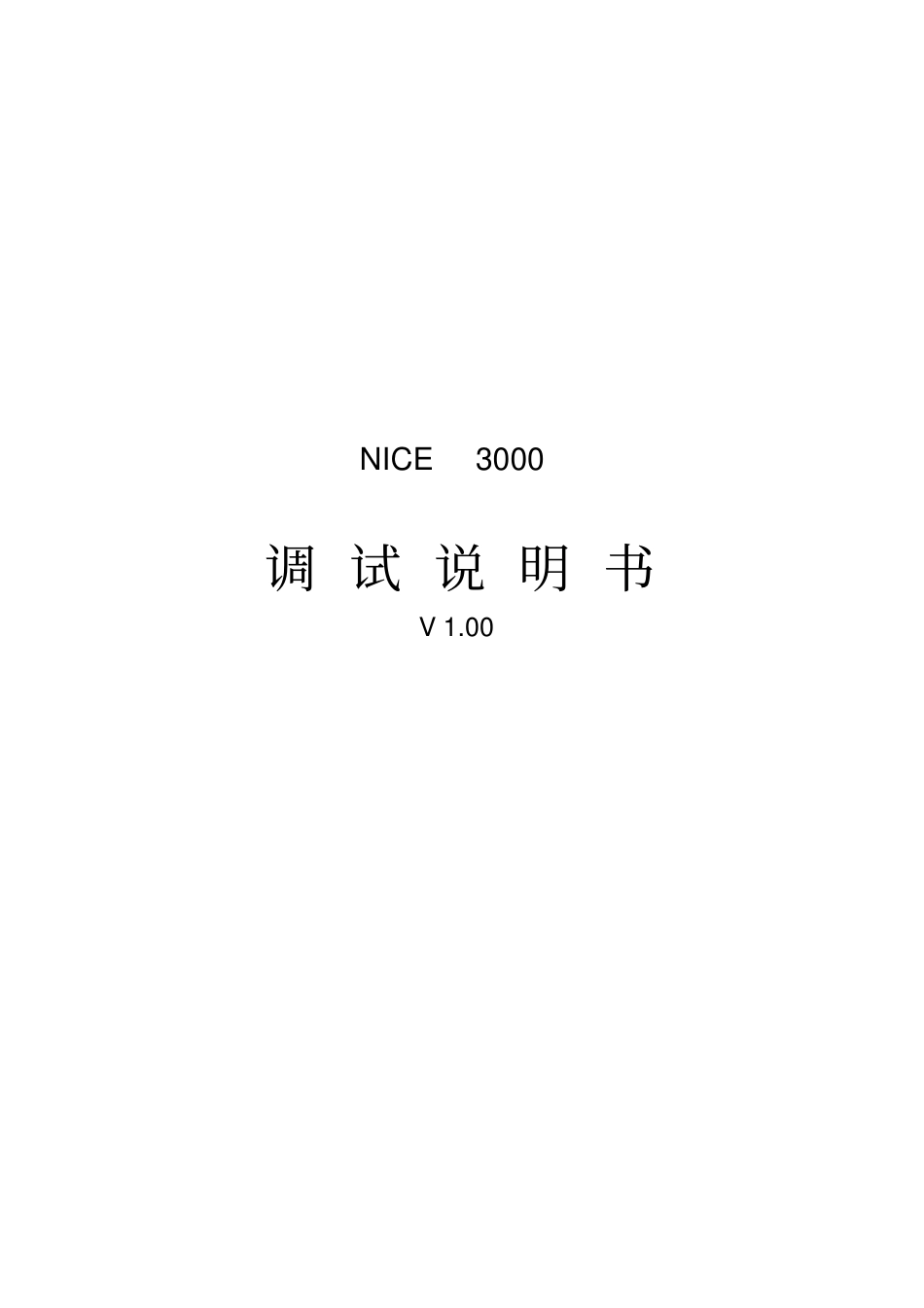

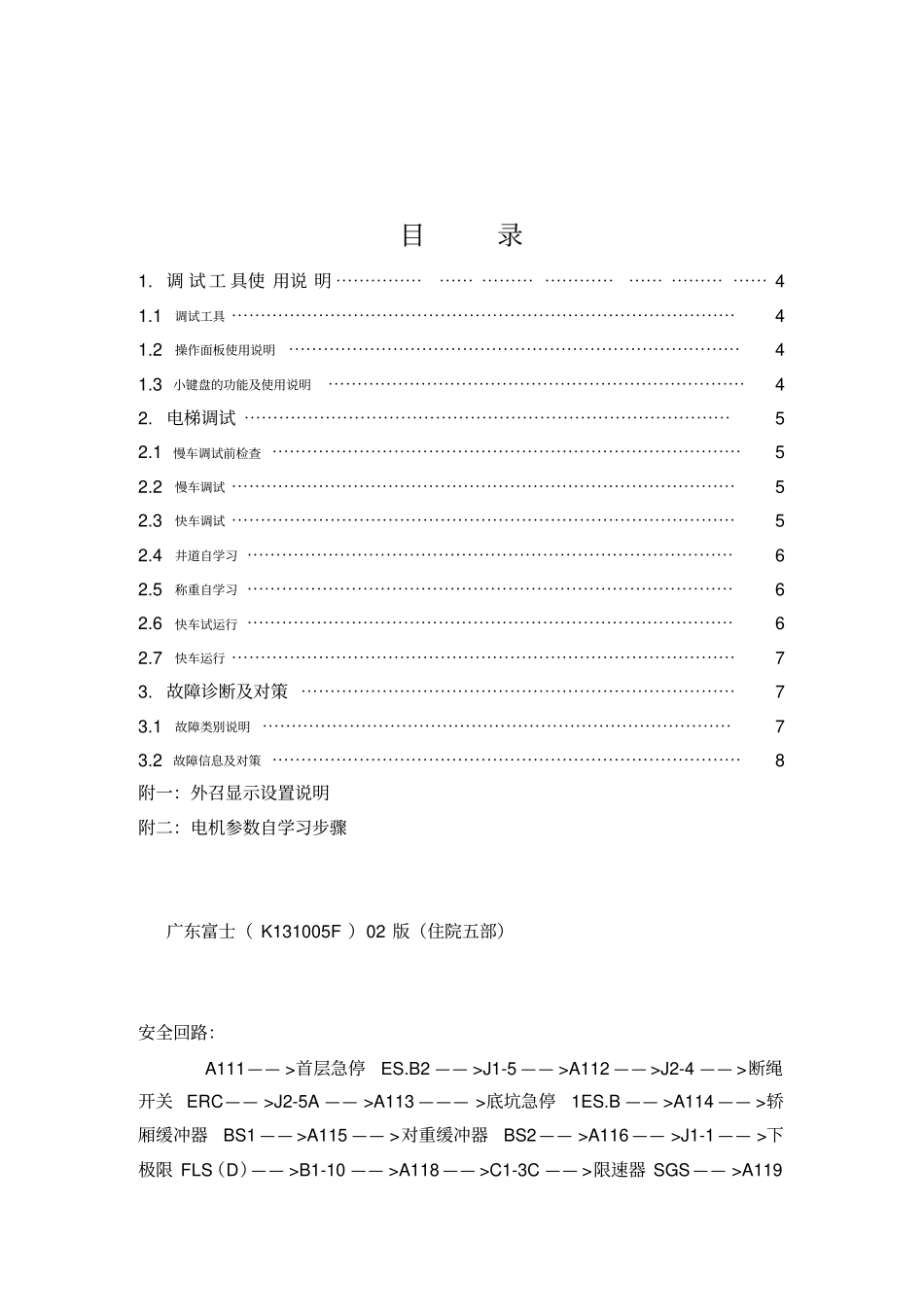

NICE 3000 调 试 说 明 书V 1.00 目录1. 调 试 工 具使 用说 明 ⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯ ⋯⋯⋯⋯⋯⋯ ⋯⋯⋯ ⋯⋯ 41.1调试工具 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.2操作面板使用说明 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1.3小键盘的功能及使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2. 电梯调试 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1慢车调试前检查 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 2.2慢车调试 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 2.3快车调试 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 2.4井道自学习 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.5称重自学习 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.6快车试运行 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 2.7快车运行 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73. 故障诊断及对策 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.1故障类别说明 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.2故障信息及对策 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 附一：外召显示设置说明附二：电机参数自学习步骤广东富士（ K131005F ）02 版（住院五部）安全回路：A111—— >首层急停ES.B2 —— >J1-5 —— >A112 —— >J2-4 —— >断绳开关 ERC—— >J2-5A —— >A113 ——— >底坑急停1ES.B —— >A114 —— >轿厢缓冲器BS1 —— >A115 —— >对重缓冲器BS2 —— >A116 —— >J1-1 —— >下极限 FLS（D）—— >B1-10 —— >A118 —— >C1-3C —— >限速器 SGS —— >A119夹绳器RC—— >C1-2 —— >A3-2 —— >A120 —— >AD3-2 —— >D8-4 —— >安全钳 SGE —— >A121 —— >安全窗SWS —— >D8-6 —— >A112 —— >轿顶急停ES.T —— > DX1-4 —— >X1— 4—— >A123 轿厢急停 ES.C —— >X1-5DX1-5 —— >AD3-3—— >A124 —— >A3-3 —— >C1-1 —— >盘车轮TS—— >TG5-3 —— >C1-6 —— >A125 —— >JX-4 —— >控制柜急停 ES.M —— >JX-7 ...
