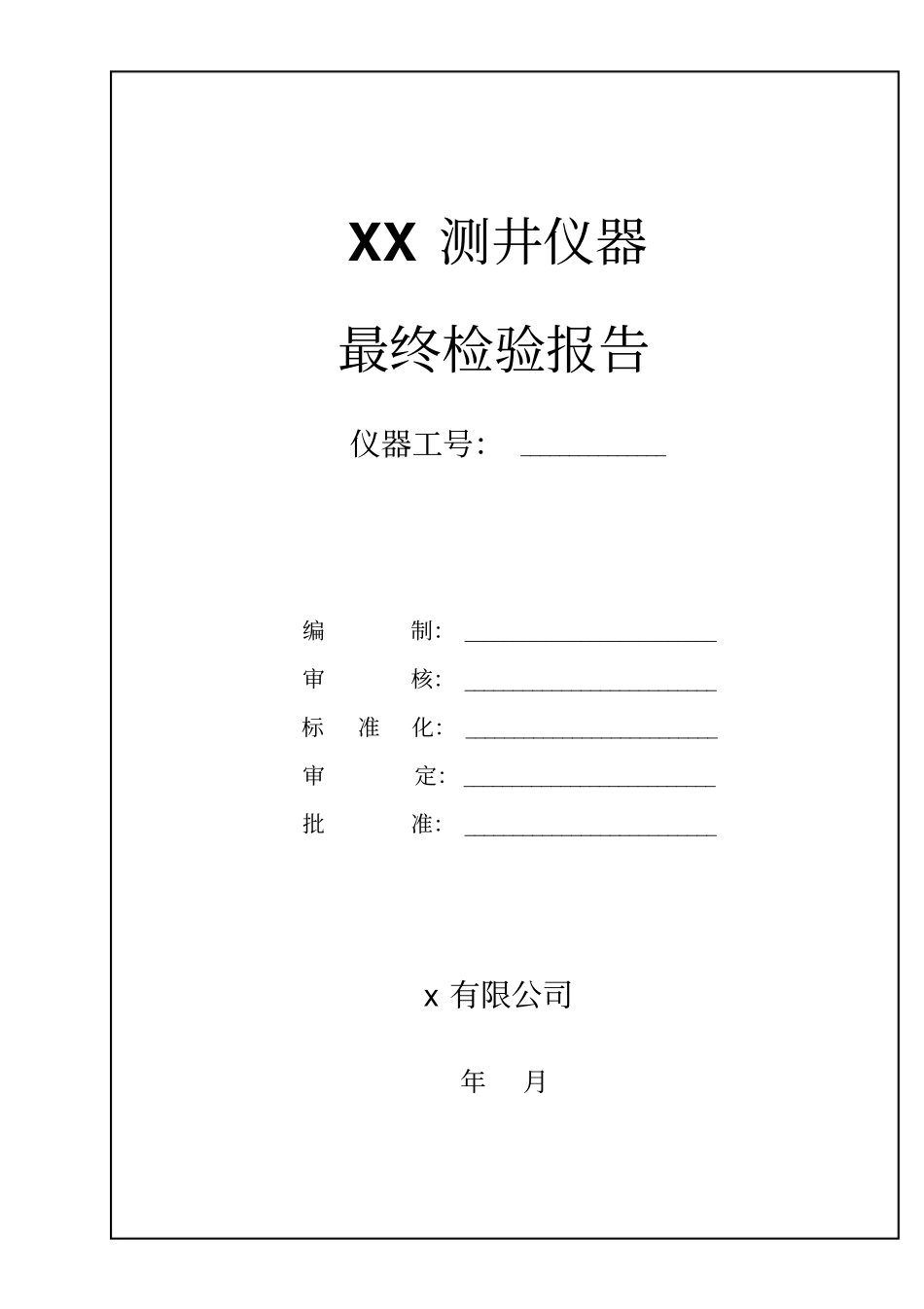

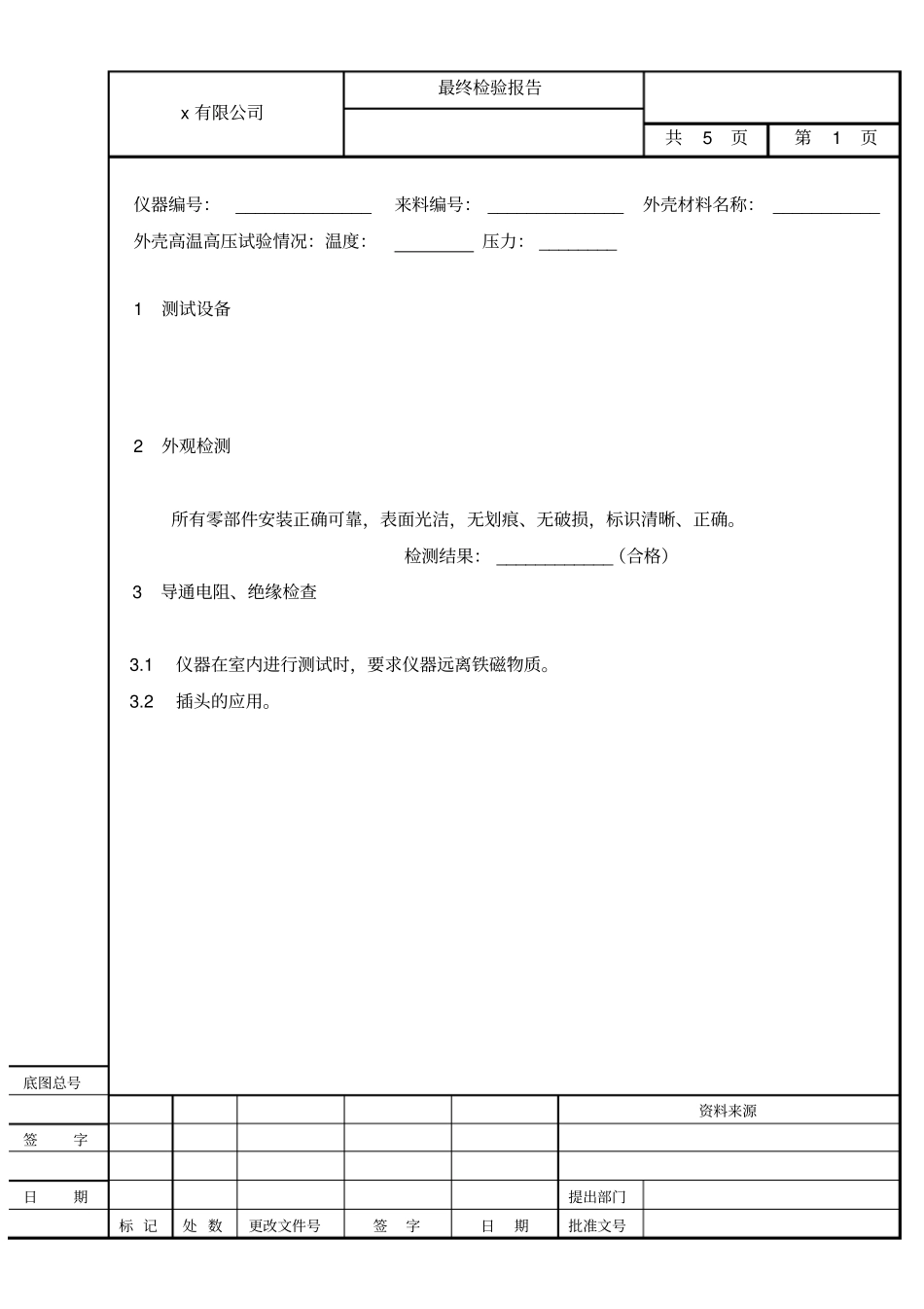

XX 测井仪器最终检验报告仪器工号：_______________编制： __________________________审核： __________________________标准化： __________________________ 审定： __________________________ 批准： __________________________x 有限公司年月x 有限公司最终检验报告共5页第1页仪器编号： ______________ 来料编号： ______________ 外壳材料名称： ___________ 外壳高温高压试验情况：温度：压力： ________ 1 测试设备2 外观检测所有零部件安装正确可靠，表面光洁，无划痕、无破损，标识清晰、正确。检测结果： ____________（合格）3 导通电阻、绝缘检查3.1仪器在室内进行测试时，要求仪器远离铁磁物质。3.2插头的应用。底图总号资料来源签字日期提出部门标 记处 数更改文件号签字日期批准文号XX 测井仪最终检验报告共5页第2页1 号插头：交流供电4 号插头：交流供电3 号插头：放大的 CCL信号23 号插头： CCL信号地2、5、6、10、16、24、25、27、28、29、31 贯穿线3.3用数字多用表对应下表检查电路上 31 芯1 芯2 芯4 芯5 芯6 芯10 芯16 芯电路下 31 芯1 芯2 芯4 芯5 芯6 芯10 芯16 芯阻值直通直通直通直通直通直通直通电路上 31 芯24 芯25 芯27 芯28 芯29 芯31 芯电路下 31 芯24 芯25 芯27 芯28 芯29 芯31 芯阻值直通直通直通直通直通直通检测结果： ___________。（合格）3.4用 500V兆欧表检测下列接插件对外壳绝缘31 芯接插件的 1、2、4、5、6、10、16、24、25、27、28、29、31 芯。检测结果： ___________。（合格）4 技术性能测试4.1 工作运行检测4.1.1在电缆头 (1 、4 号插头 ) 供给交流电压220V，电流： ______mA（要求： 30mA～50 mA ）。4.1.2用数字多用表测量仪器直流供电电源。+5V电压： ________V。（要求： +5V±0.1V）4.1.3用数字电压表测量 +5V 供电电源的纹波电压。电压： ______ mV（要求：纹波有效值小于50 mV）。底图总号签字日期XX 测井仪最终检验报告共5页第3页4.2 CCL 输出信号检测用数字多用表测量井下仪器输出端，直流电压： V（要求 2.5V 左右）。用铁磁物体在磁定位线圈位置滑动，输出直流电压大小变化： V（要求：0V～5V）。5 环境条件试验5.1 检查仪器加温记录，要求仪器温度由室温升到155℃，恒温 1 小时，符合指标。（仪器加温记录见附录表1）5.2检查仪器振动记录，要求电子仪模拟振动台振动30 分钟...
