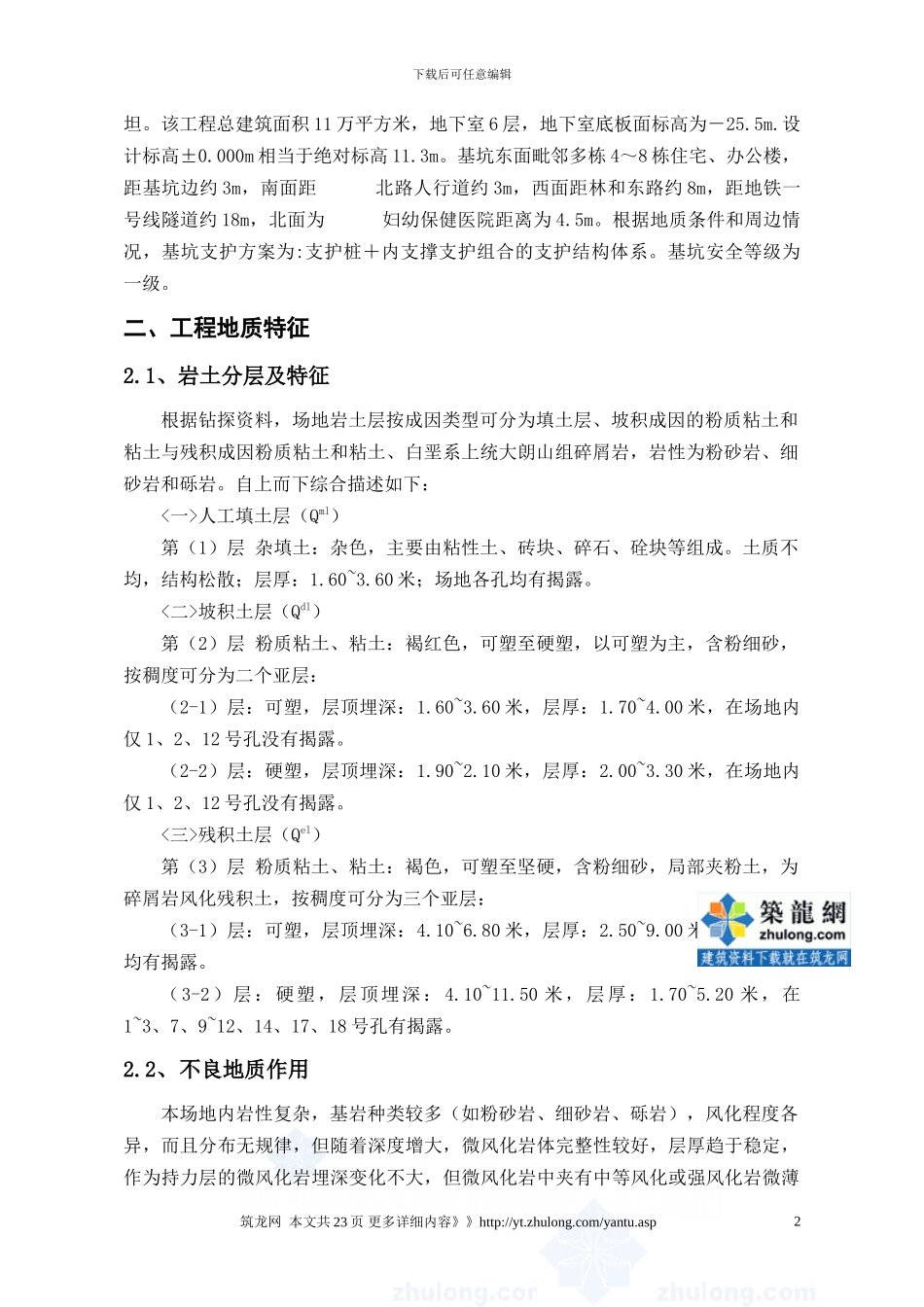

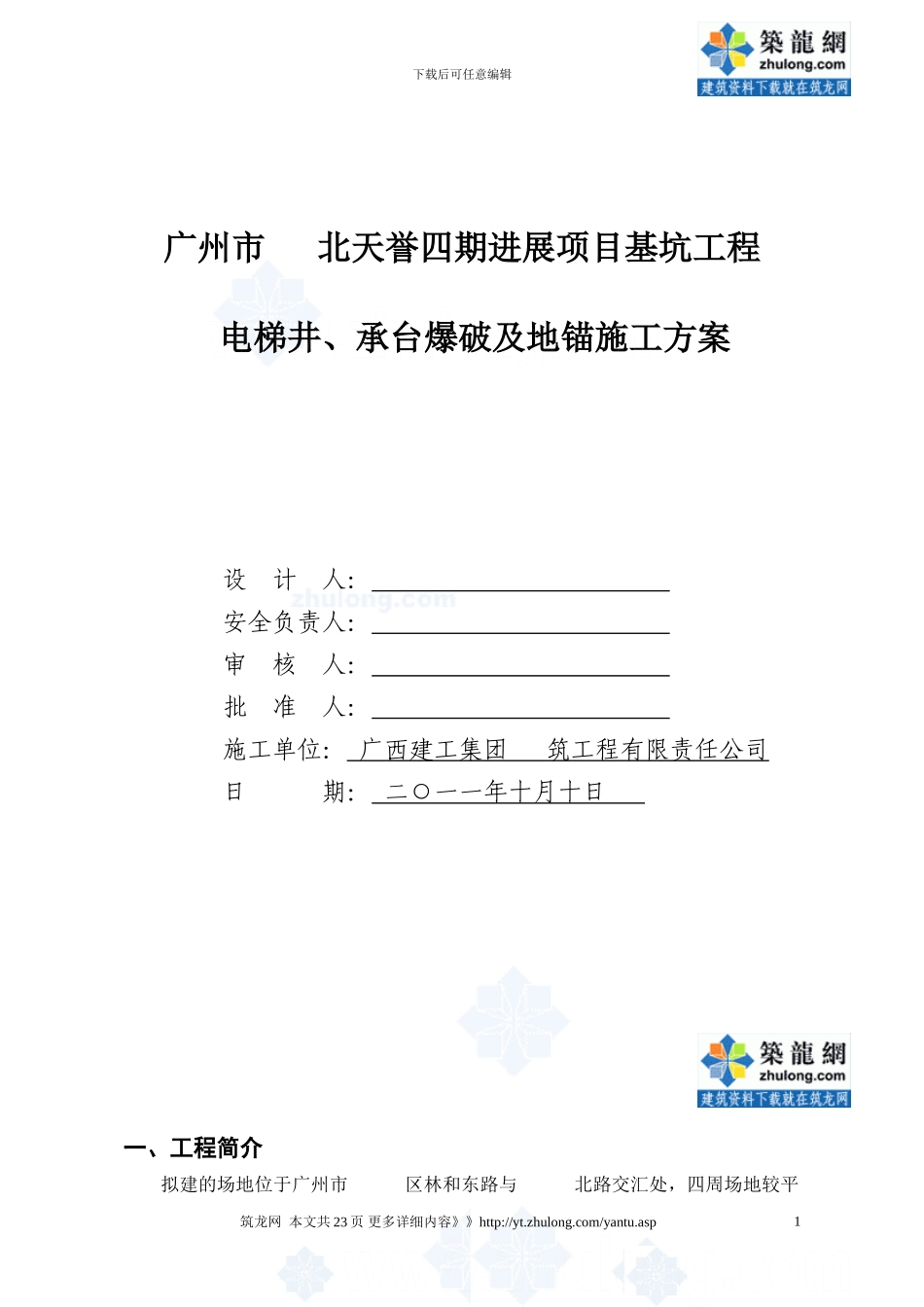

下载后可任意编辑广州市 北天誉四期进展项目基坑工程电梯井、承台爆破及地锚施工方案设 计 人: 安全负责人: 审 核 人: 批 准 人: 施工单位: 广西建工集团 筑工程有限责任公司 日 期: 二○一一年十月十日 一、工程简介拟建的场地位于广州市 区林和东路与 北路交汇处,四周场地较平筑龙网 本文共 23 页 更多详细内容》》http://yt.zhulong.com/yantu.asp1下载后可任意编辑坦。该工程总建筑面积 11 万平方米,地下室 6 层,地下室底板面标高为-25.5m.设计标高±0.000m 相当于绝对标高 11.3m。基坑东面毗邻多栋 4~8 栋住宅、办公楼,距基坑边约 3m,南面距 北路人行道约 3m,西面距林和东路约 8m,距地铁一号线隧道约 18m,北面为 妇幼保健医院距离为 4.5m。根据地质条件和周边情况,基坑支护方案为:支护桩+内支撑支护组合的支护结构体系。基坑安全等级为一级。二、工程地质特征2.1、岩土分层及特征根据钻探资料,场地岩土层按成因类型可分为填土层、坡积成因的粉质粘土和粘土与残积成因粉质粘土和粘土、白垩系上统大朗山组碎屑岩,岩性为粉砂岩、细砂岩和砾岩。自上而下综合描述如下:<一>人工填土层(Qml)第(1)层 杂填土:杂色,主要由粘性土、砖块、碎石、硂块等组成。土质不均,结构松散;层厚:1.60~3.60 米;场地各孔均有揭露。<二>坡积土层(Qdl)第(2)层 粉质粘土、粘土:褐红色,可塑至硬塑,以可塑为主,含粉细砂,按稠度可分为二个亚层:(2-1)层:可塑,层顶埋深:1.60~3.60 米,层厚:1.70~4.00 米,在场地内仅 1、2、12 号孔没有揭露。(2-2)层:硬塑,层顶埋深:1.90~2.10 米,层厚:2.00~3.30 米,在场地内仅 1、2、12 号孔没有揭露。<三>残积土层(Qel)第(3)层 粉质粘土、粘土:褐色,可塑至坚硬,含粉细砂,局部夹粉土,为碎屑岩风化残积土,按稠度可分为三个亚层:(3-1)层:可塑,层顶埋深:4.10~6.80 米,层厚:2.50~9.00 米,场地各孔均有揭露。(3-2)层:硬塑,层顶埋深: 4.10~11.50 米,层厚:1.70~5.20 米,在1~3、7、9~12、14、17、18 号孔有揭露。2.2、不良地质作用本场地内岩性复杂,基岩种类较多(如粉砂岩、细砂岩、砾岩),风化程度各异,而且分布无规律,但随着深度增大,微风化岩体完整性较好,层厚趋于稳定,作为持力层的微风化岩埋深变化不大,但微风化岩中夹有中等风化或强风化岩微薄筑龙网 本文共 23 页 更多详细内容》》htt...
