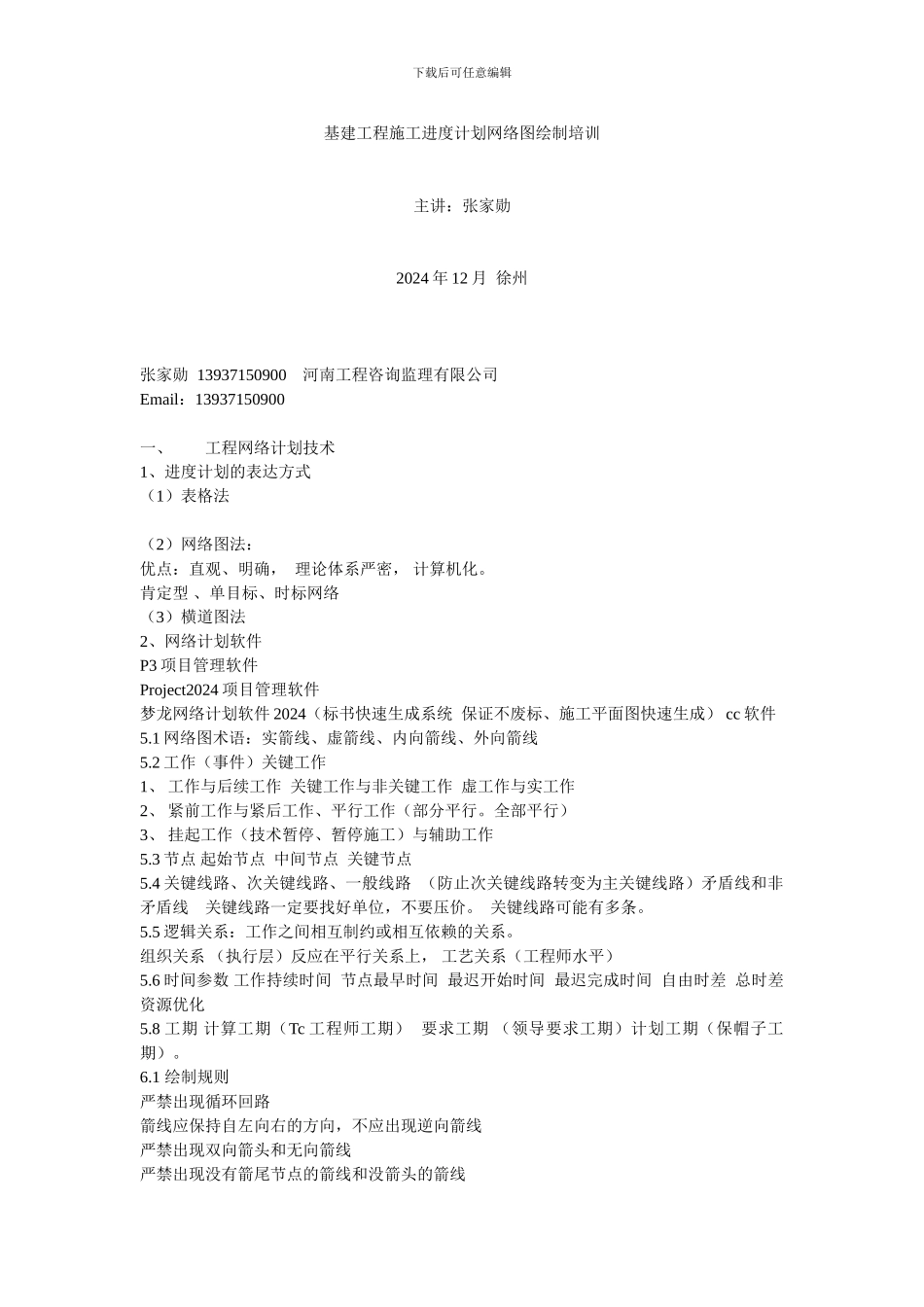

下载后可任意编辑基建工程施工进度计划网络图绘制培训主讲：张家勋2024 年 12 月 徐州张家勋 13937150900 河南工程咨询监理有限公司Email：13937150900一、工程网络计划技术1、进度计划的表达方式（1）表格法（2）网络图法：优点：直观、明确， 理论体系严密， 计算机化。肯定型 、单目标、时标网络（3）横道图法2、网络计划软件P3 项目管理软件Project2024 项目管理软件梦龙网络计划软件 2024（标书快速生成系统 保证不废标、施工平面图快速生成） cc 软件5.1 网络图术语：实箭线、虚箭线、内向箭线、外向箭线5.2 工作（事件）关键工作1、 工作与后续工作 关键工作与非关键工作 虚工作与实工作2、 紧前工作与紧后工作、平行工作（部分平行。全部平行） 3、 挂起工作（技术暂停、暂停施工）与辅助工作5.3 节点 起始节点 中间节点 关键节点 5.4 关键线路、次关键线路、一般线路 （防止次关键线路转变为主关键线路）矛盾线和非矛盾线 关键线路一定要找好单位，不要压价。 关键线路可能有多条。5.5 逻辑关系：工作之间相互制约或相互依赖的关系。组织关系 （执行层）反应在平行关系上， 工艺关系（工程师水平）5.6 时间参数 工作持续时间 节点最早时间 最迟开始时间 最迟完成时间 自由时差 总时差 资源优化5.8 工期 计算工期（Tc 工程师工期） 要求工期 （领导要求工期）计划工期（保帽子工期）。6.1 绘制规则严禁出现循环回路箭线应保持自左向右的方向，不应出现逆向箭线严禁出现双向箭头和无向箭线严禁出现没有箭尾节点的箭线和没箭头的箭线下载后可任意编辑严禁在箭线上引入或引出箭线严禁工作箭线的直接交叉 一项工作只能有唯一的的一条箭线和相应的一对节点编号网络图中应只有一个起点节点和终点节点6．2 绘制方法7.1 工作逻辑关系表时间长短坐标限曲直斜平利相连 画完箭线画节点8.1 按工作计算法（六时法）顺向大优先，逆向小优先 后早开减最早结束时间=自由时差二、网络计划软件使用三、网络计划技术应用里程碑事件：施工准备时间 矿井的开工时间 井筒的开工时间 井筒到底时间 一期工程的贯穿时间 工作面巷道贯穿时间 工作面形成完成时间 矿井联合试运转 矿井交接验收时间 主要系统的形成时间 提升（供电、排水）压风 通风 安全监测监控（709 号文）网络图里程碑以后不能再调（关键线路上的里程碑不能动了，不好调，另存盘）网络起点和终点唯一性检查（母线法，规程里面有的）工作是否重叠 是否有多余的逻辑关系
