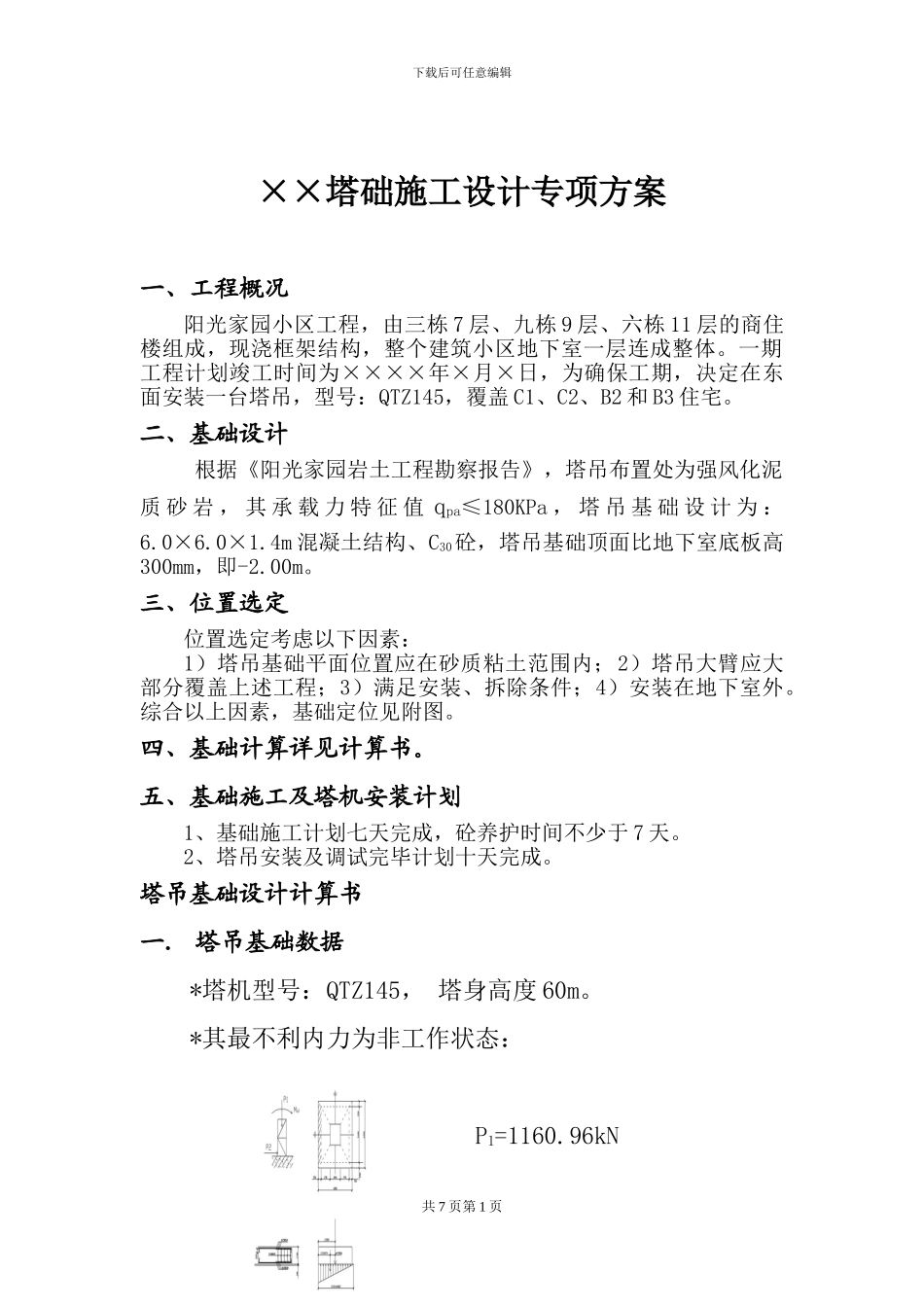

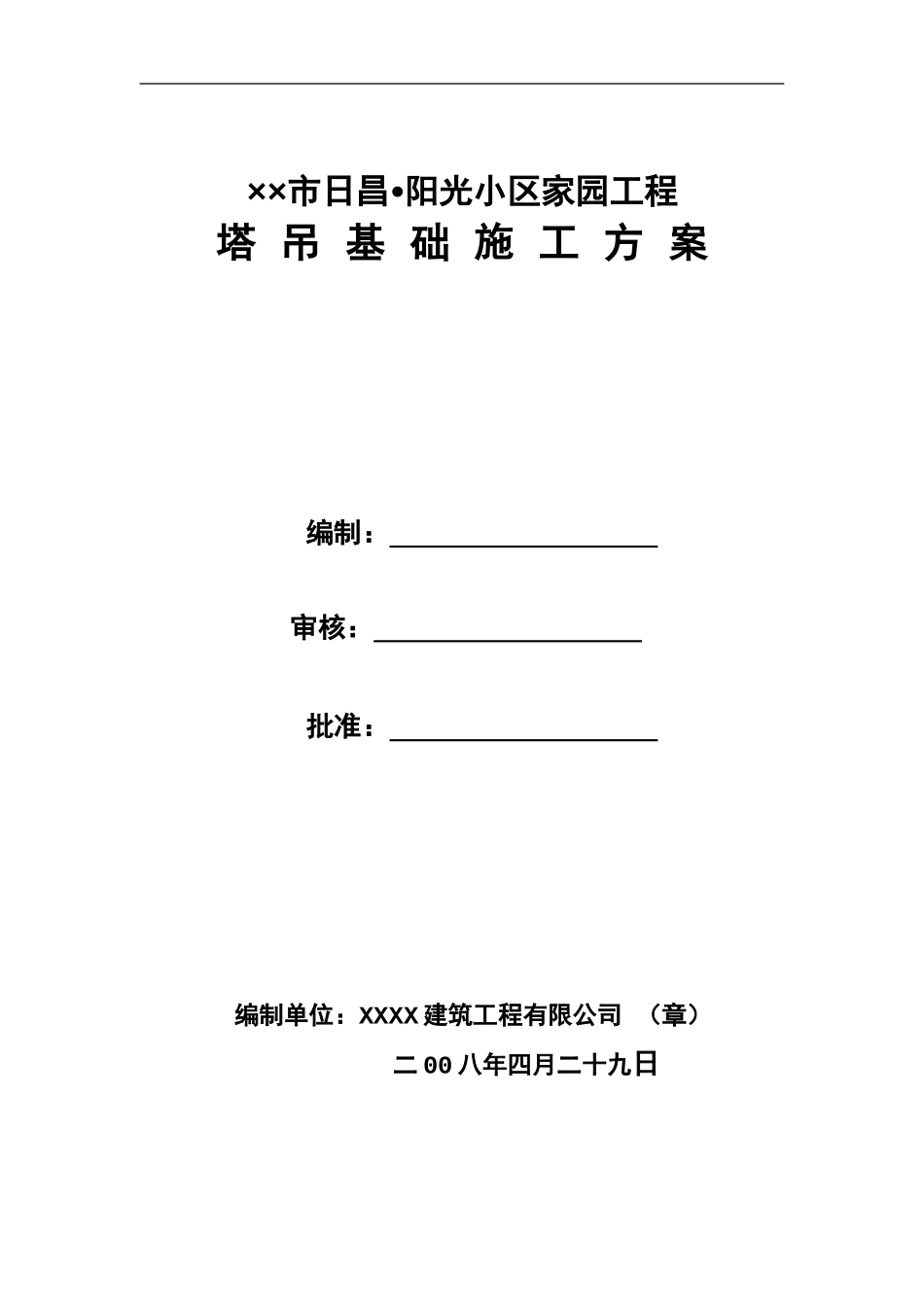

××市日昌•阳光小区家园工程塔 吊 基 础 施 工 方 案编制： 审核： 批准： 编制单位：XXXX 建筑工程有限公司 （章） 二 00 八年四月二十九日下载后可任意编辑××塔础施工设计专项方案一、工程概况阳光家园小区工程，由三栋 7 层、九栋 9 层、六栋 11 层的商住楼组成，现浇框架结构，整个建筑小区地下室一层连成整体。一期工程计划竣工时间为××××年×月×日，为确保工期，决定在东面安装一台塔吊，型号：QTZ145，覆盖 C1、C2、B2 和 B3 住宅。 二、基础设计 根据《阳光家园岩土工程勘察报告》，塔吊布置处为强风化泥质 砂 岩 ， 其 承 载 力 特 征 值 qpa≤180KPa ， 塔 吊 基 础 设 计 为 ：6.0×6.0×1.4m 混凝土结构、C30砼，塔吊基础顶面比地下室底板高300mm，即-2.00m。三、位置选定位置选定考虑以下因素：1）塔吊基础平面位置应在砂质粘土范围内；2）塔吊大臂应大部分覆盖上述工程；3）满足安装、拆除条件；4）安装在地下室外。综合以上因素，基础定位见附图。四、基础计算详见计算书。五、基础施工及塔机安装计划1、基础施工计划七天完成，砼养护时间不少于 7 天。2、塔吊安装及调试完毕计划十天完成。塔吊基础设计计算书一． 塔吊基础数据*塔机型号：QTZ145， 塔身高度 60m。*其最不利内力为非工作状态： P1=1160.96kN共 7 页第 1 页下载后可任意编辑 P2=111.04kN Mu=3070.1kN·m *地基土承载力 f≤180kpaⅠ 图二、抗倾覆验算M169 基础：长×宽×高=6.0m×6.0m×1.4m=50.4m3(1) 偏向距 e 为e=≤其中 H 为塔身底部水平力即 P2V 为塔吊自重即 P1 G 为钢筋砼自重 G=6.0×6.0×1.4×25=1260kN L 为基础边长 L=6.0m∴ e==1.33m< =2.0m ∴ 验算满足要求(2) 地基最大压力 P 为P= ×≤ff 为地基土允许承载力C 为偏心荷载作用点至最大接触压力的基底边缘距离C=-e=3.0-1.33=1.67m共 7 页第 2 页下载后可任意编辑P= ×=161.07kpa <180kpa∴验算满足要求∴综合（1）（2）抗倾覆验算满足要求二． 冲切验算P A ≤0.7f b h A －冲切力作用面面积为图中阴影部分所示A = ×（4.5+6）×0.75=3.94m2 f －砼抗拉强度 C30砼 f =2.01N/mm2 b －冲切破坏锥体斜裂面上下边长平均值 偏心荷载取 P = P=161.07kpa h 承台有效高度 h =1350mm = PA =161.07×3.94=634.62kN共 7 页第 3 页下载后可任意编辑 0.7f b h =0.7×2.01...
