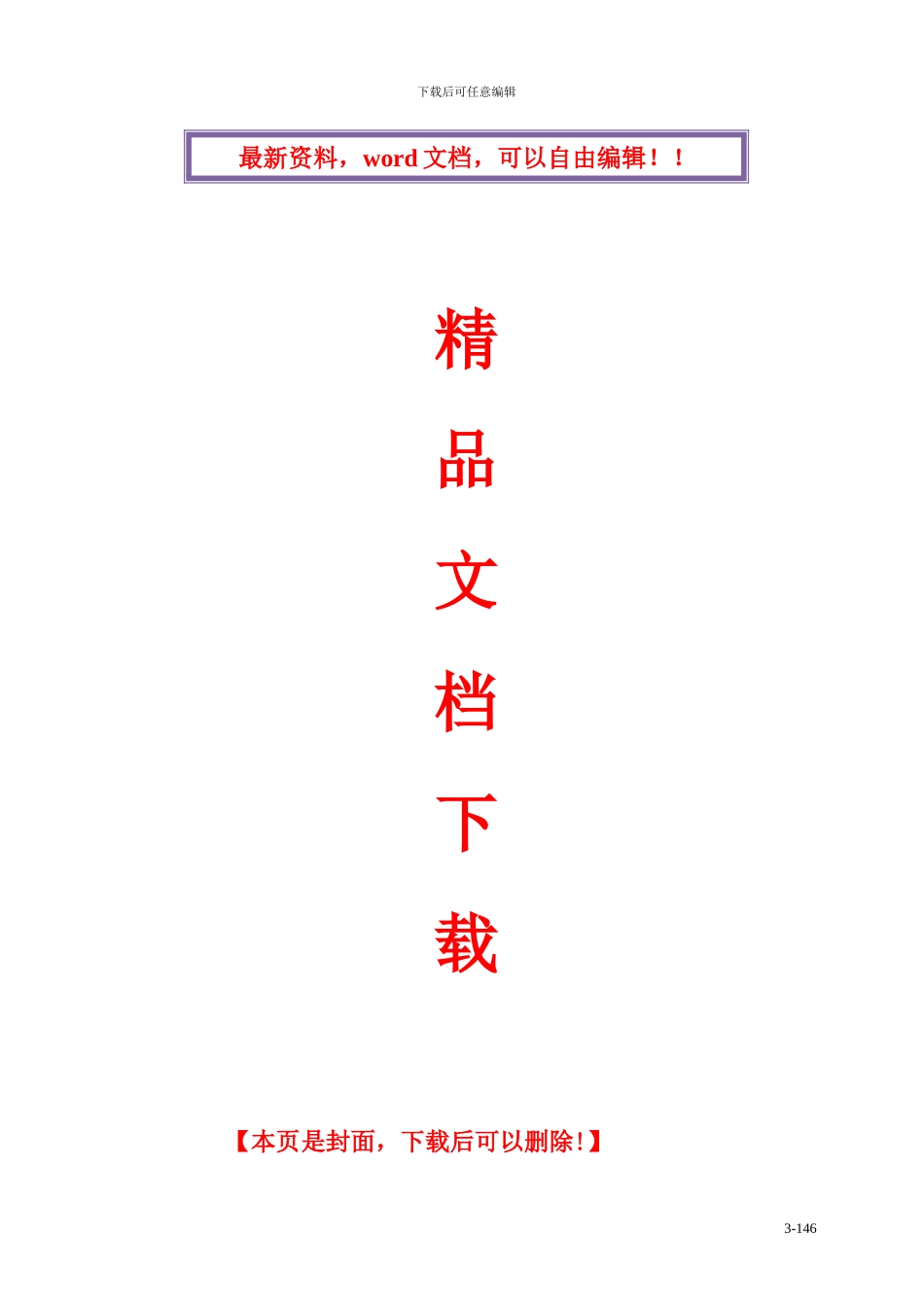

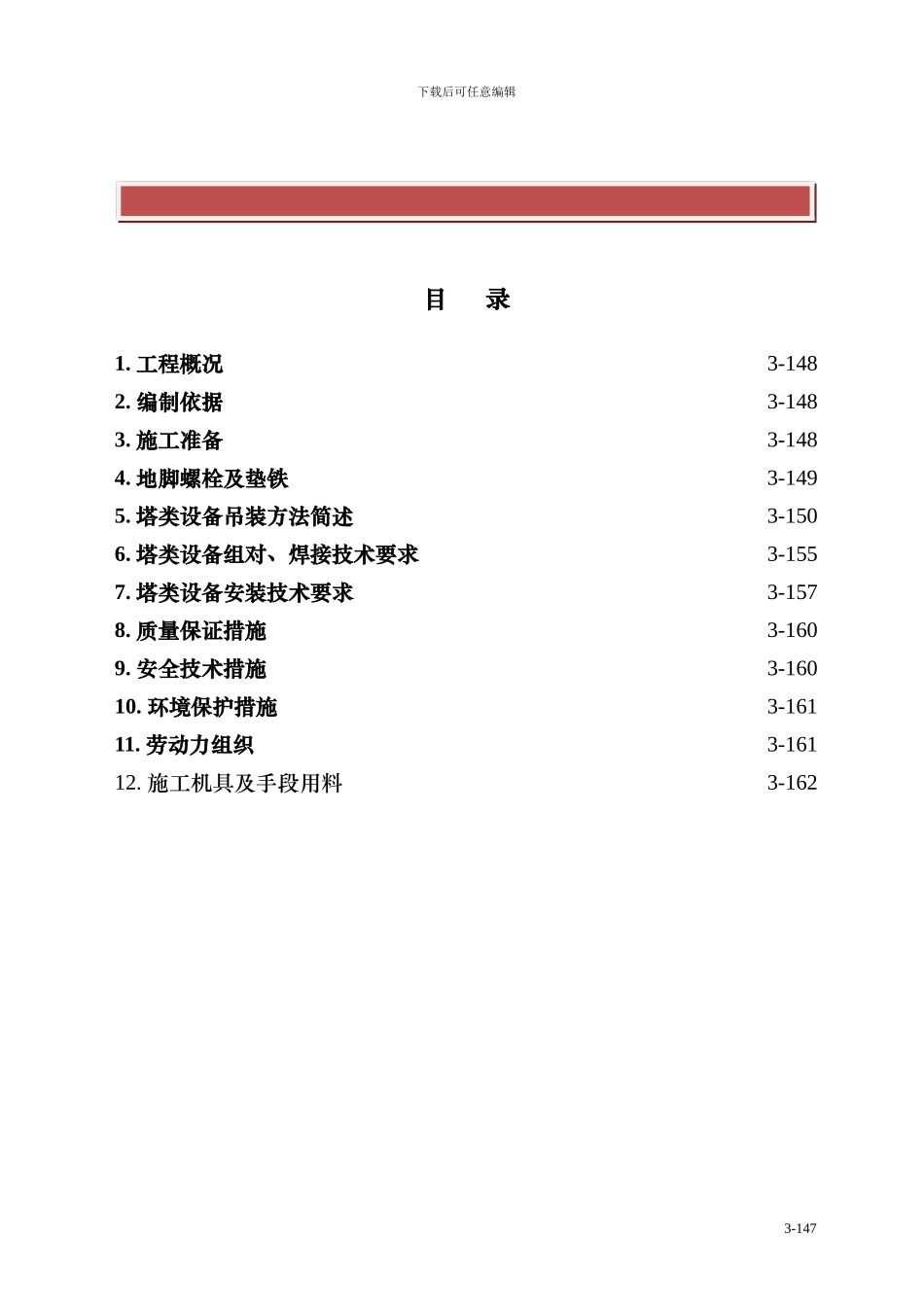

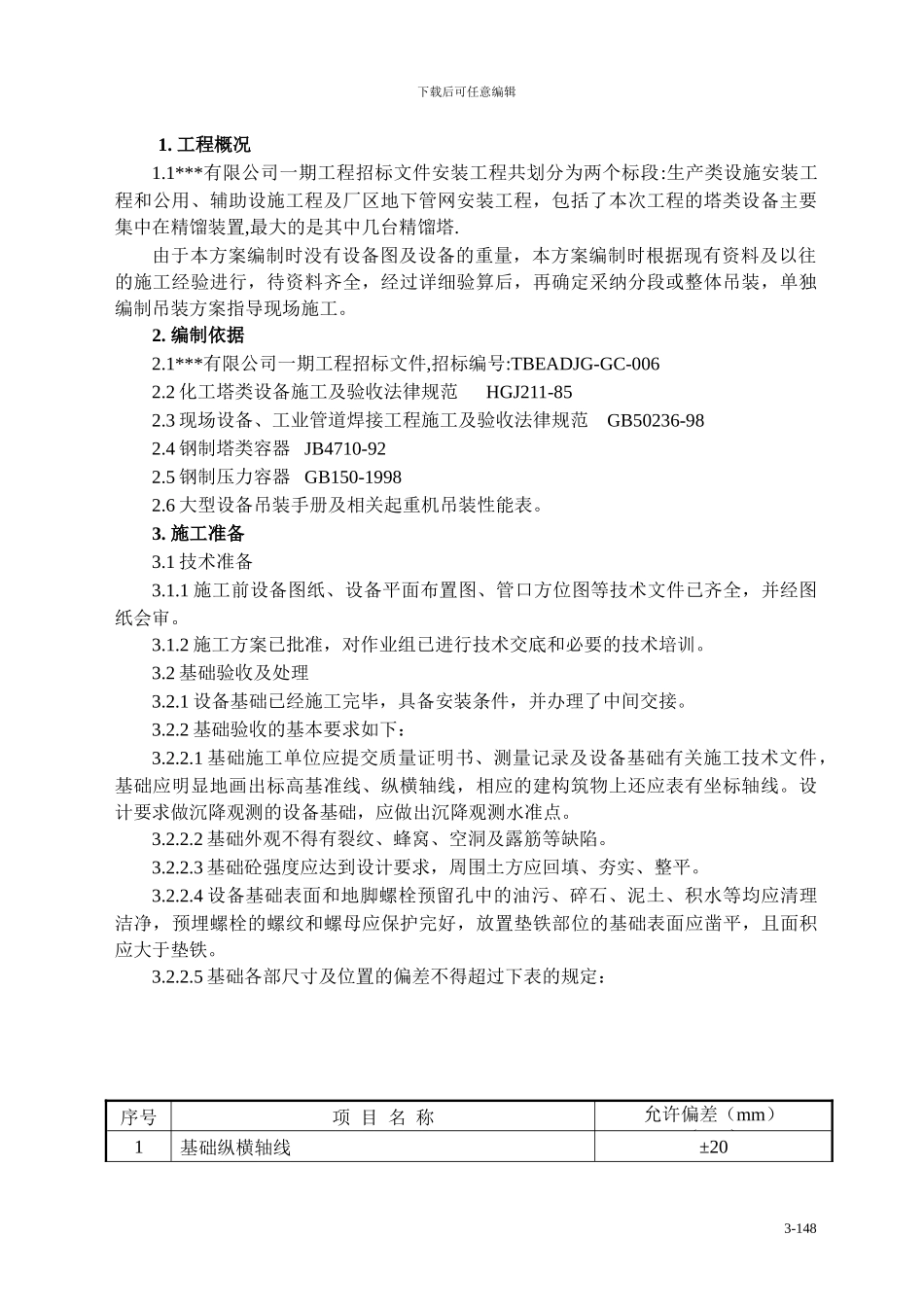

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】3-146最新资料，word 文档，可以自由编辑！！下载后可任意编辑目 录1. 工程概况3-1482. 编制依据3-1483. 施工准备3-1484. 地脚螺栓及垫铁3-1495. 塔类设备吊装方法简述3-1506. 塔类设备组对、焊接技术要求3-1557. 塔类设备安装技术要求3-1578. 质量保证措施3-1609. 安全技术措施3-16010. 环境保护措施3-16111. 劳动力组织3-16112. 施工机具及手段用料3-1623-147下载后可任意编辑1. 工程概况1.1***有限公司一期工程招标文件安装工程共划分为两个标段:生产类设施安装工程和公用、辅助设施工程及厂区地下管网安装工程，包括了本次工程的塔类设备主要集中在精馏装置,最大的是其中几台精馏塔.由于本方案编制时没有设备图及设备的重量，本方案编制时根据现有资料及以往的施工经验进行，待资料齐全，经过详细验算后，再确定采纳分段或整体吊装，单独编制吊装方案指导现场施工。2. 编制依据2.1***有限公司一期工程招标文件,招标编号:TBEADJG-GC-0062.2 化工塔类设备施工及验收法律规范 HGJ211-852.3 现场设备、工业管道焊接工程施工及验收法律规范 GB50236-982.4 钢制塔类容器 JB4710-922.5 钢制压力容器 GB150-19982.6 大型设备吊装手册及相关起重机吊装性能表。3. 施工准备3.1 技术准备3.1.1 施工前设备图纸、设备平面布置图、管口方位图等技术文件已齐全，并经图纸会审。3.1.2 施工方案已批准，对作业组已进行技术交底和必要的技术培训。3.2 基础验收及处理3.2.1 设备基础已经施工完毕，具备安装条件，并办理了中间交接。3.2.2 基础验收的基本要求如下： 3.2.2.1 基础施工单位应提交质量证明书、测量记录及设备基础有关施工技术文件，基础应明显地画出标高基准线、纵横轴线，相应的建构筑物上还应表有坐标轴线。设计要求做沉降观测的设备基础，应做出沉降观测水准点。3.2.2.2 基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。3.2.2.3 基础砼强度应达到设计要求，周围土方应回填、夯实、整平。3.2.2.4 设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清理洁净，预埋螺栓的螺纹和螺母应保护完好，放置垫铁部位的基础表面应凿平，且面积应大于垫铁。3.2.2.5 基础各部尺寸及位置的偏差不得超过下表的规定：序号项 目 名 称允许偏差（mm）（mm）1基础纵横轴线±203-148下载后可任意编辑2基础各不同面标高0-20-203基础平面外形尺寸±2...
