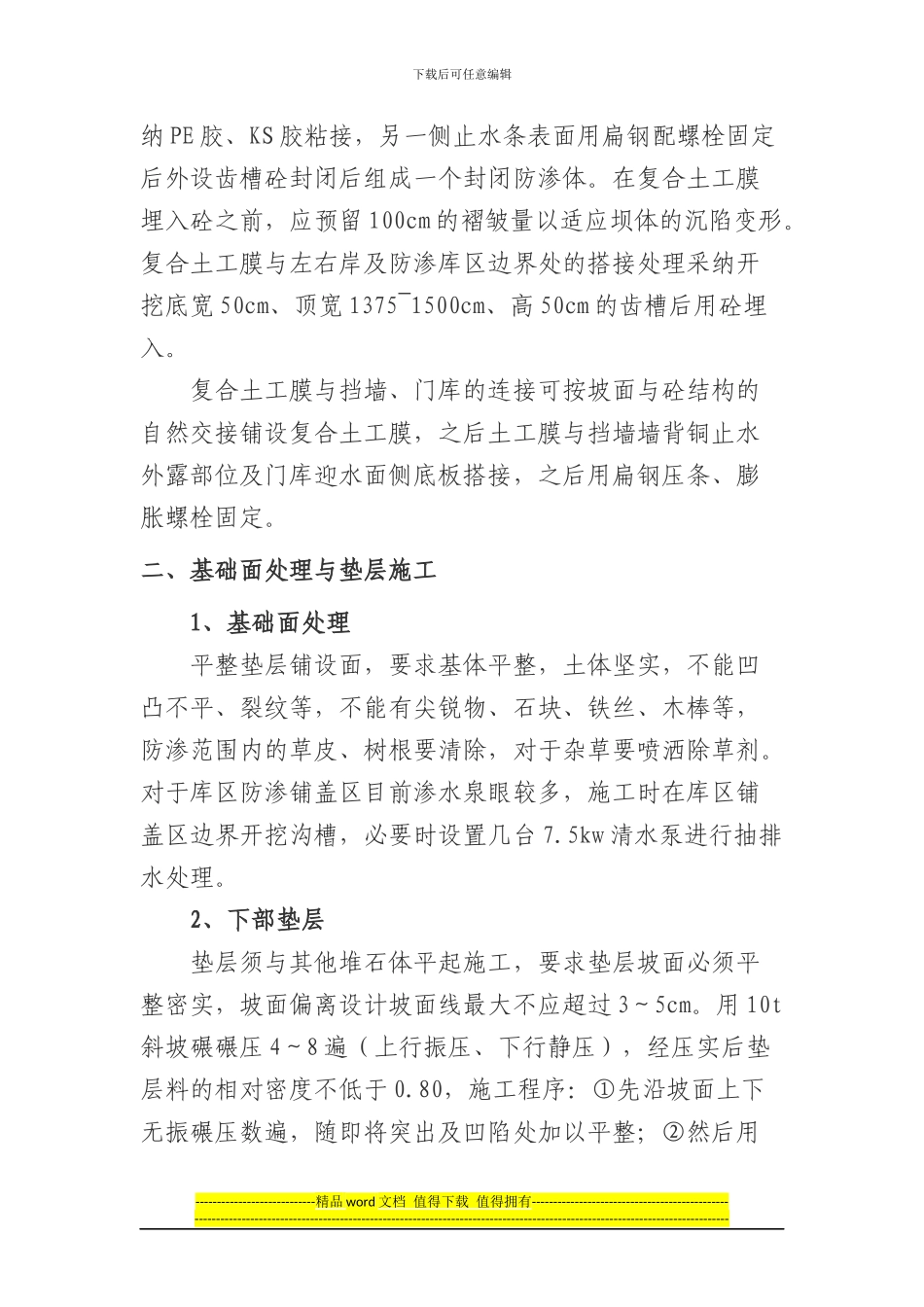

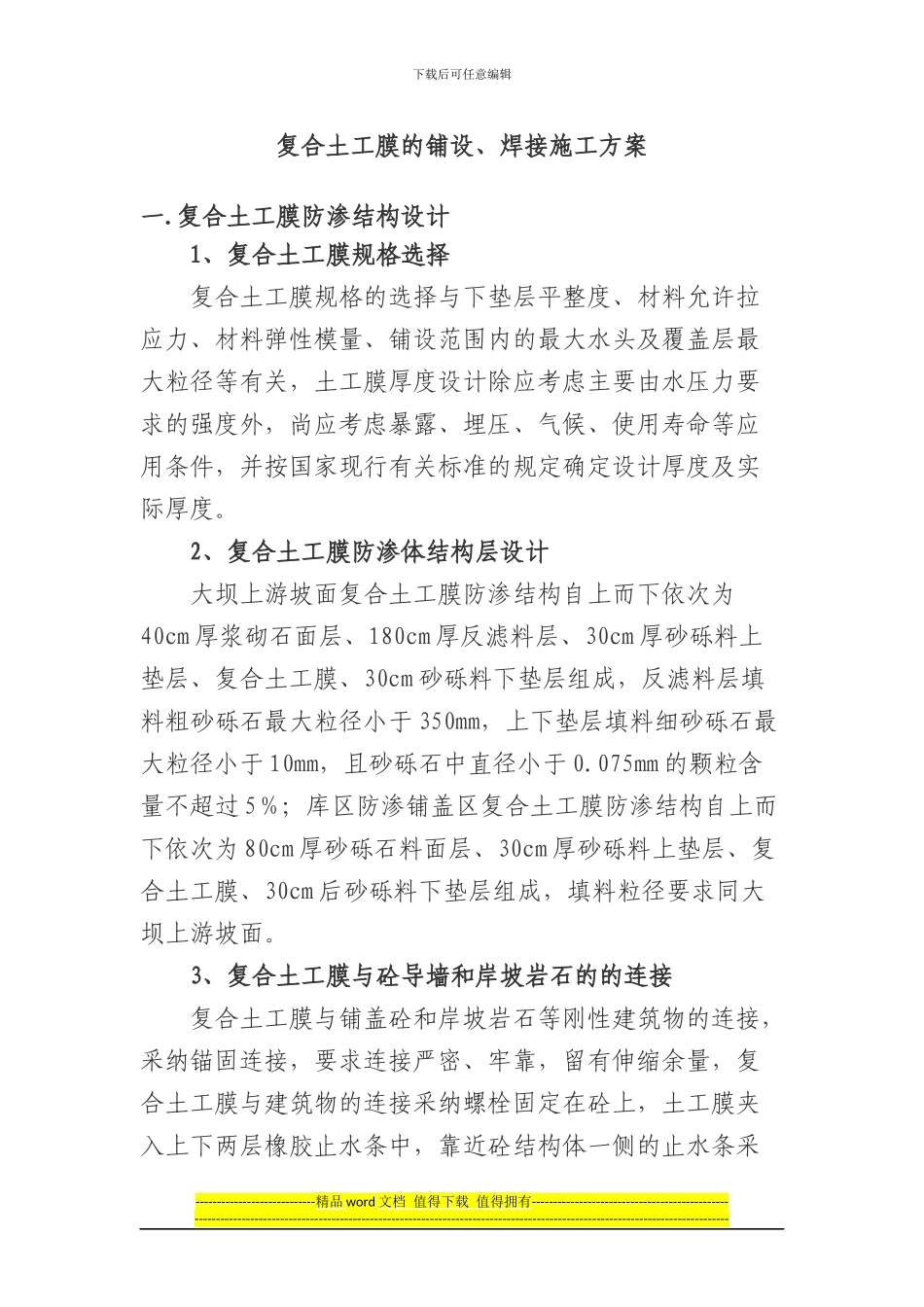

下载后可任意编辑复合土工膜的铺设、焊接施工方案一.复合土工膜防渗结构设计1、复合土工膜规格选择 复合土工膜规格的选择与下垫层平整度、材料允许拉应力、材料弹性模量、铺设范围内的最大水头及覆盖层最大粒径等有关，土工膜厚度设计除应考虑主要由水压力要求的强度外，尚应考虑暴露、埋压、气候、使用寿命等应用条件，并按国家现行有关标准的规定确定设计厚度及实际厚度。2、复合土工膜防渗体结构层设计 大坝上游坡面复合土工膜防渗结构自上而下依次为40cm 厚浆砌石面层、180cm 厚反滤料层、30cm 厚砂砾料上垫层、复合土工膜、30cm 砂砾料下垫层组成，反滤料层填料粗砂砾石最大粒径小于 350mm，上下垫层填料细砂砾石最大粒径小于 10mm，且砂砾石中直径小于 0.075mm 的颗粒含量不超过 5％；库区防渗铺盖区复合土工膜防渗结构自上而下依次为 80cm 厚砂砾石料面层、30cm 厚砂砾料上垫层、复合土工膜、30cm 后砂砾料下垫层组成，填料粒径要求同大坝上游坡面。3、复合土工膜与砼导墙和岸坡岩石的的连接 复合土工膜与铺盖砼和岸坡岩石等刚性建筑物的连接，采纳锚固连接，要求连接严密、牢靠，留有伸缩余量，复合土工膜与建筑物的连接采纳螺栓固定在砼上，土工膜夹入上下两层橡胶止水条中，靠近砼结构体一侧的止水条采----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑纳 PE 胶、KS 胶粘接，另一侧止水条表面用扁钢配螺栓固定后外设齿槽砼封闭后组成一个封闭防渗体。在复合土工膜埋入砼之前，应预留 100cm 的褶皱量以适应坝体的沉陷变形。复合土工膜与左右岸及防渗库区边界处的搭接处理采纳开挖底宽 50cm、顶宽 1375~1500cm、高 50cm 的齿槽后用砼埋入。复合土工膜与挡墙、门库的连接可按坡面与砼结构的自然交接铺设复合土工膜，之后土工膜与挡墙墙背铜止水外露部位及门库迎水面侧底板搭接，之后用扁钢压条、膨胀螺栓固定。二、基础面处理与垫层施工1、基础面处理 平整垫层铺设面，要求基体平整，土体坚实，不能凹凸不平、裂纹等，不能有尖锐物、石块、铁丝、木棒等，防渗范围内的草皮、树根要清除，对于杂草要喷洒除草剂。对于库区防渗铺盖区目前渗水泉眼较多，施工时在库区铺盖区边界开挖沟槽，必要时设...
