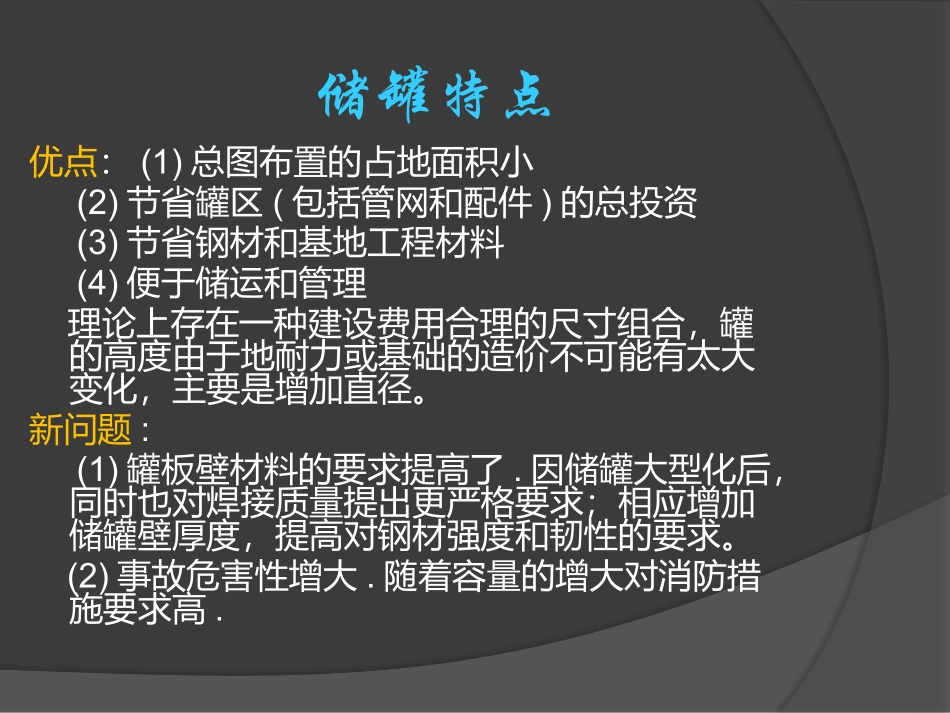

-研发部Researchanddevelopmentdepartment外浮顶储罐floatingrooftank前言:本讲主要是介绍外浮顶罐简单的结构，及其制作与使用特点。由于此类型罐是第一次接触并不是很了解，所以与大家共同学习下，有不对之处请大家批评指正。储罐特点优点：(1)总图布置的占地面积小(2)节省罐区(包括管网和配件)的总投资(3)节省钢材和基地工程材料(4)便于储运和管理理论上存在一种建设费用合理的尺寸组合，罐的高度由于地耐力或基础的造价不可能有太大变化，主要是增加直径。新问题:(1)罐板壁材料的要求提高了.因储罐大型化后，同时也对焊接质量提出更严格要求；相应增加储罐壁厚度，提高对钢材强度和韧性的要求。(2)事故危害性增大.随着容量的增大对消防措施要求高.外浮顶储罐外浮顶油罐（浮船式）外浮顶储罐，通常用于存储原油、汽油或煤油等有挥发性的石油产品，是敞口的圆柱形钢制储罐。油罐上部是敞开的，所谓的罐顶只是漂浮在罐内油面上随油面的升降而升降浮盘，浮船外径比罐壁内径小，用以装设密封装置，以防止这一环状间隙的油品产生蒸发损坏，同时防止风沙雨雪对油品污染。密封装置形式很多，常用的有弹性填料密封或管式密封，见图8-11、图8-12。应用：由于罐顶在罐内上下浮动，故罐壁板只能采用对接焊接并内壁要取平。浮顶油罐罐顶与油面之间基本没有气相空间，油品没有蒸发的条件，因而没有因环境温度变化而产生的油品损耗，也基本上消除了因收、发油而产生的损耗，避免污染环境、减少发生火灾的危险性。原则上，这就消除了所谓的“大、小呼吸损失”。所以尽管这种油罐钢材耗量和安装费用比拱顶油罐大得多，但对收发油频繁的油库、炼油厂原油区等仍优先选用，用于储存原油、汽油及其他挥发性油品。制作：正装法浮顶制作密封形式-填料密封1—软泡沫塑料（弹性填料）；2—密封胶袋；3—固定带；4—固定环；5—保护板；6—浮船图8-11抗风圈浮顶油罐当罐顶随油面下降至罐底时，油罐就变为上部敞开的立式圆筒形容器，若此时遇大风罐内易形成真空，如真空度过大罐壁有可能被压瘪，为此在靠近顶部的外侧设置抗风圈，如图8-13所示。图8-12管式密封装置图8-13抗风圈结构1—限位板；2—密封管；3—充溢管；4—吊带，5—油罐壁；6—防护板；7—浮船1—罐壁；2—支托；3—抗风圈（由槽钢和钢板组成）储罐用钢材国内几十年来，逐步完善和制定储罐设计标准，采用Q235-AF、Q235-A、Q235-B、Q235-C、20R、16MnR等钢材建造中、小型容量的储罐，并积累了较丰富的经验。1997年采用国产材料WH610D2(12MnNiVR)钢板建造10X104m3大型浮顶原油储罐，该钢种是武钢生产的调质低合金高强度钢，强度为490MPa。为从材料的选择方面保证强度和焊缝质量，罐底边缘板应与底圈壁板同材质。储罐的其他部分，如罐底的中幅板、罐顶及肋板、抗风圈、加强圈等一般可选用Q235-A,Q235-B或Q235-AF钢材。在浮顶上有中央排水系统以保证雨雪天积水可以顺利排出，避免沉盘事故。储罐壳体与外浮顶浮盘之间存在100毫米到500毫米的间隙间隙以保证运行过程中不会卡盘。使用边缘密封系统以减少边缘蒸发。内部结构剖面浮顶的结构外浮顶的结构形式类似与内浮顶，有钢制浅盘式、浮舱式，单层或双层甲板形式，甚至有使用铝合金三明治结构的外浮顶。浮顶的支持腿通常是活动可伸缩的悬在液体内。双盘式浮顶罐单盘式浮顶罐顶部结构锲镂金石——修身诚化！
