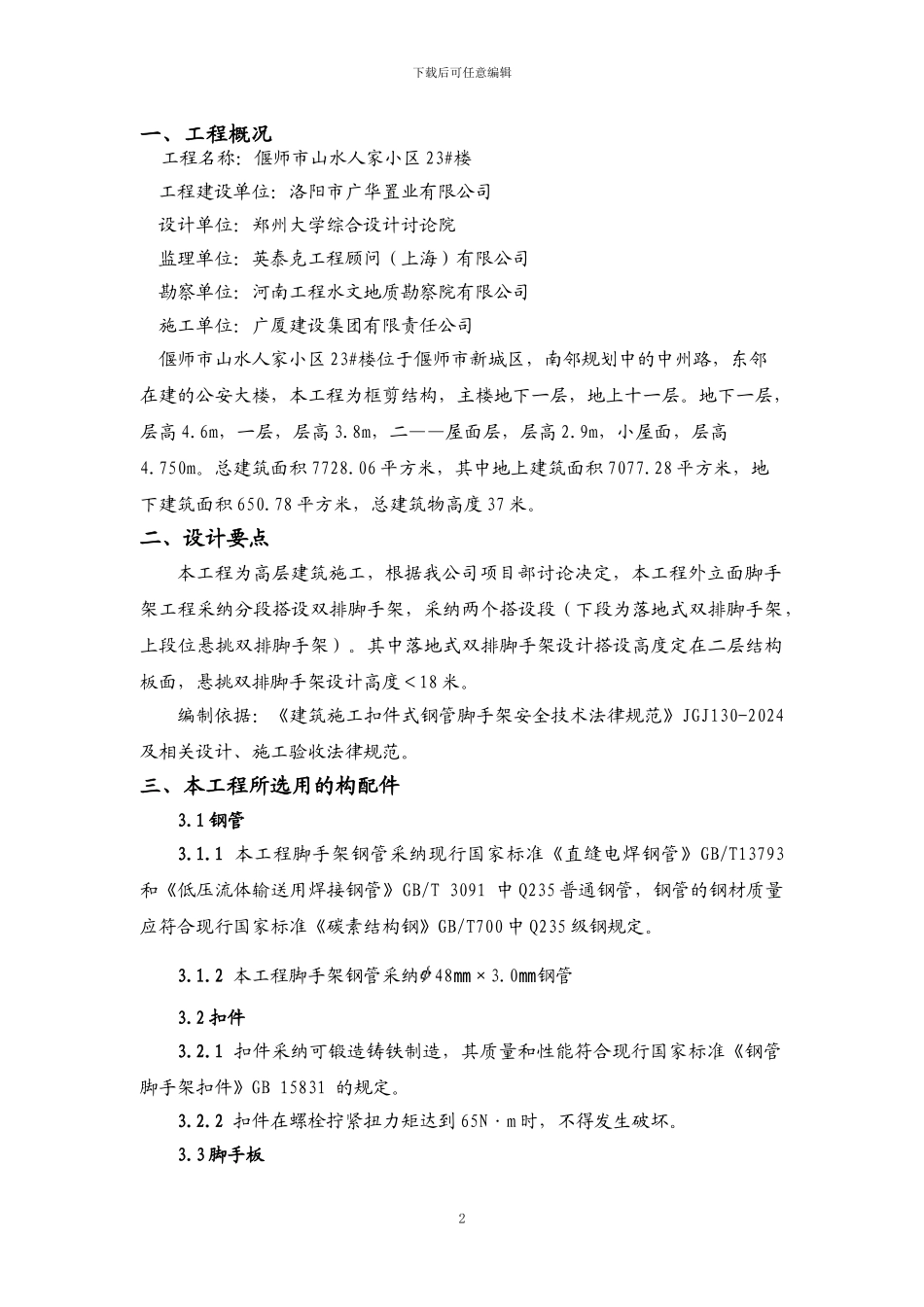

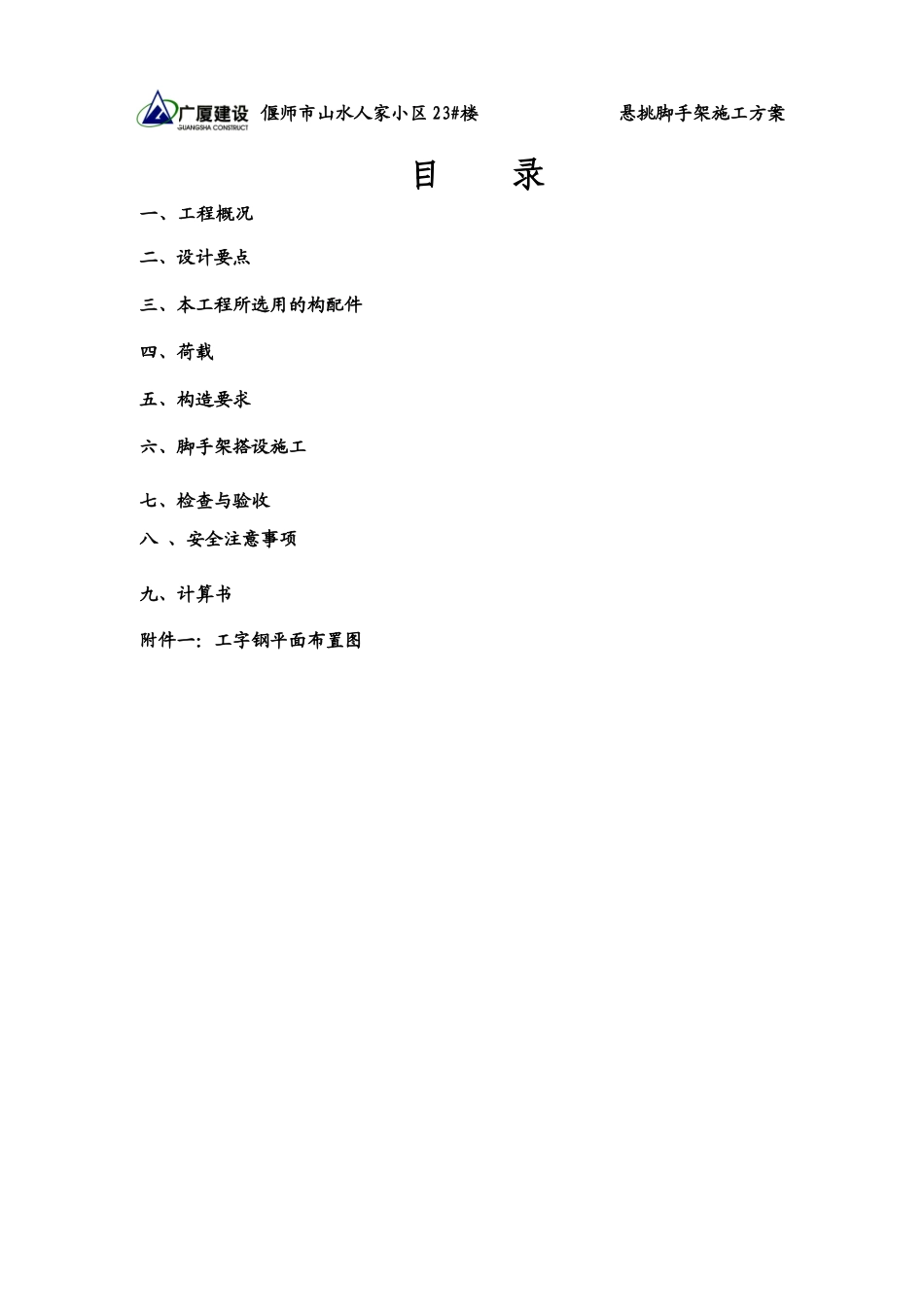

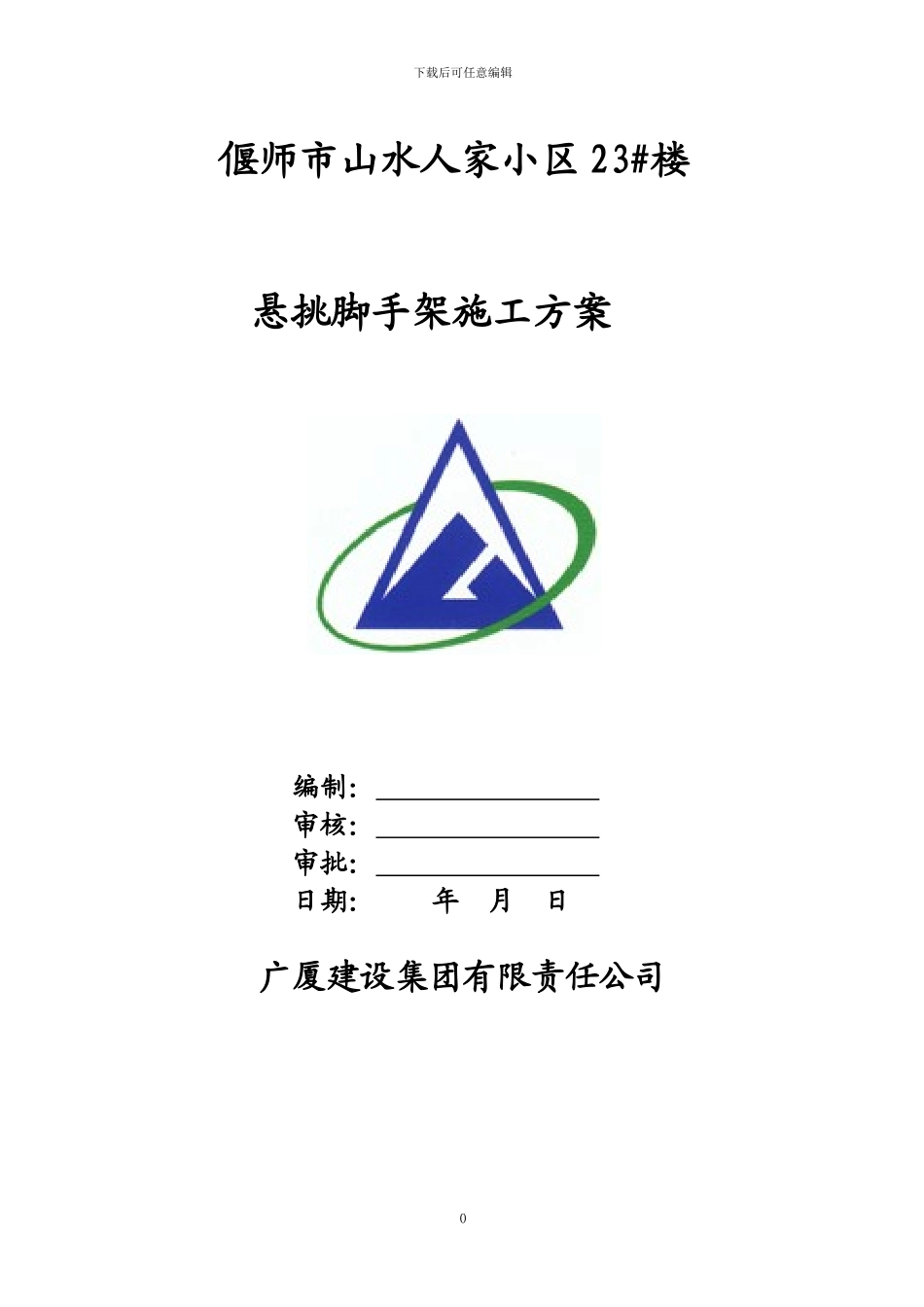

0下载后可任意编辑偃师市山水人家小区 23#楼悬挑脚手架施工方案编制： 审核： 审批： 日期： 年 月 日 广厦建设集团有限责任公司 偃师市山水人家小区 23#楼 悬挑脚手架施工方案目 录一、工程概况二、设计要点三、本工程所选用的构配件四、荷载五、构造要求六、脚手架搭设施工七、检查与验收八 、安全注意事项九、计算书附件一：工字钢平面布置图2下载后可任意编辑一、工程概况工程名称：偃师市山水人家小区 23#楼工程建设单位：洛阳市广华置业有限公司设计单位：郑州大学综合设计讨论院监理单位：英泰克工程顾问（上海）有限公司勘察单位：河南工程水文地质勘察院有限公司施工单位：广厦建设集团有限责任公司偃师市山水人家小区 23#楼位于偃师市新城区，南邻规划中的中州路，东邻在建的公安大楼，本工程为框剪结构，主楼地下一层，地上十一层。地下一层，层高 4.6m，一层，层高 3.8m，二——屋面层，层高 2.9m，小屋面，层高4.750m。总建筑面积 7728.06 平方米，其中地上建筑面积 7077.28 平方米，地下建筑面积 650.78 平方米，总建筑物高度 37 米。二、设计要点本工程为高层建筑施工，根据我公司项目部讨论决定，本工程外立面脚手架工程采纳分段搭设双排脚手架，采纳两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架）。其中落地式双排脚手架设计搭设高度定在二层结构板面，悬挑双排脚手架设计高度＜18 米。编制依据：《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024及相关设计、施工验收法律规范。三、本工程所选用的构配件3.1 钢管 3.1.1 本工程脚手架钢管采纳现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中 Q235 普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700 中 Q235 级钢规定。3.1.2 本工程脚手架钢管采纳48㎜×3.0钢管㎜3.2 扣件 3.2.1 扣件采纳可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。3.2.2 扣件在螺栓拧紧扭力矩达到 65N·m 时，不得发生破坏。3.3 脚手板 3下载后可任意编辑根据现行行业标准《建筑施工木脚手架安全技术法律规范》JGJ 164 的相关规定，本工程脚手板采纳由毛竹制作的竹笆板；。 3.4 安全网 根据安全网力学性能应符合 GB5726-88）《安全网力学性能试验方法》的规定，安全网采纳经国家指定监督检验部门监定许可生产的产品，同时应具备监督部门批...
