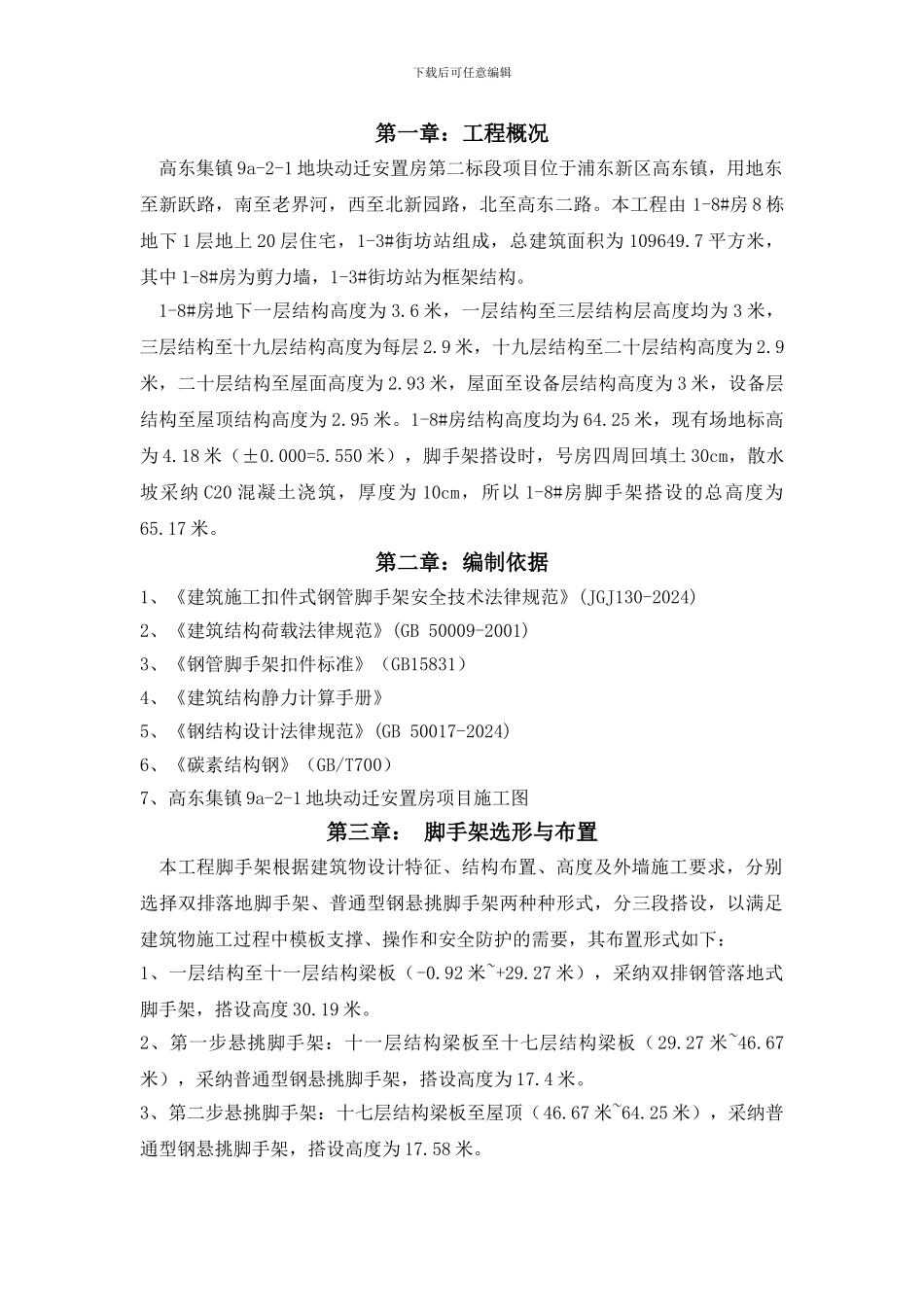

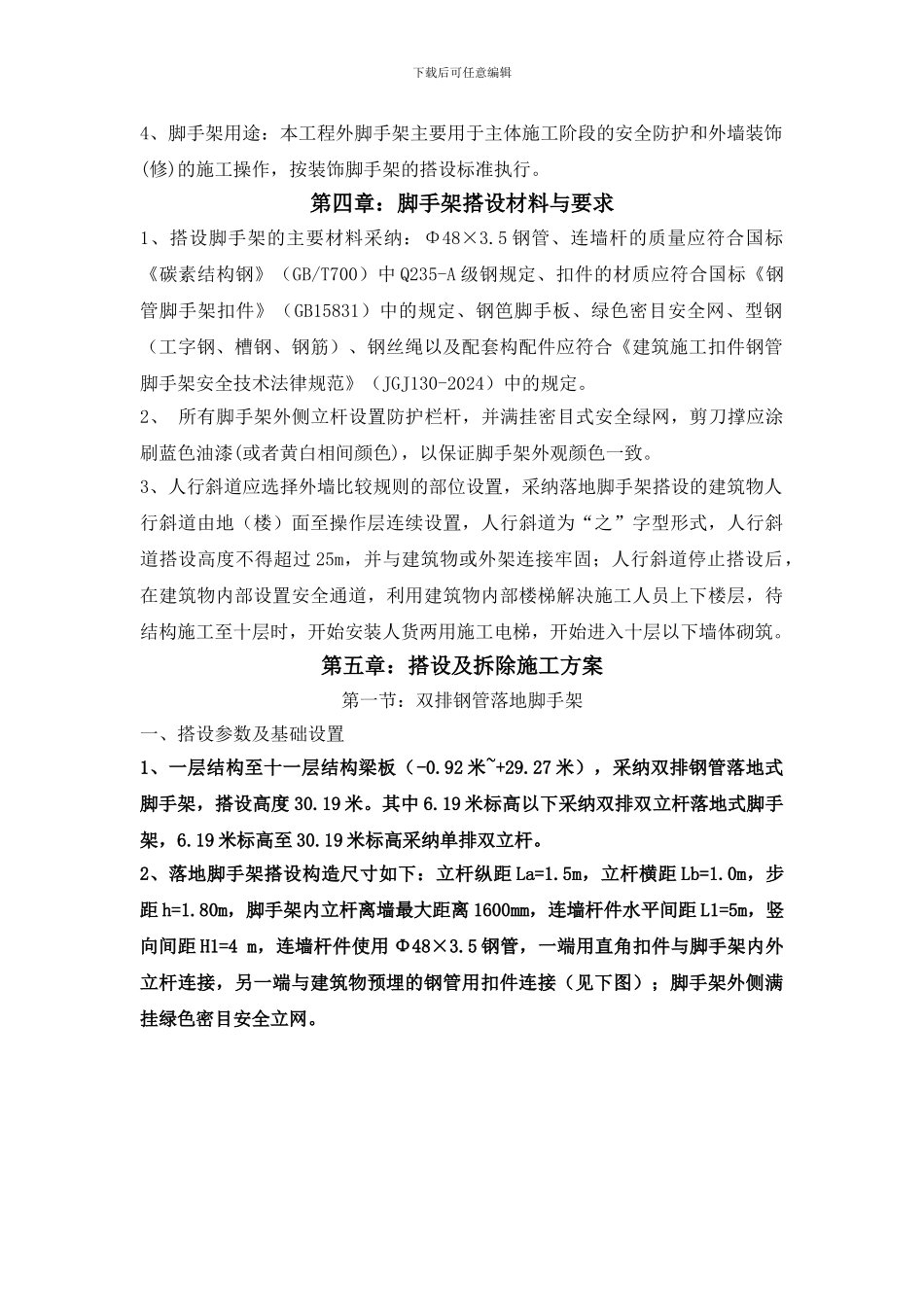

下载后可任意编辑第一章：工程概况高东集镇 9a-2-1 地块动迁安置房第二标段项目位于浦东新区高东镇，用地东至新跃路，南至老界河，西至北新园路，北至高东二路。本工程由 1-8#房 8 栋地下 1 层地上 20 层住宅，1-3#街坊站组成，总建筑面积为 109649.7 平方米，其中 1-8#房为剪力墙，1-3#街坊站为框架结构。1-8#房地下一层结构高度为 3.6 米，一层结构至三层结构层高度均为 3 米，三层结构至十九层结构高度为每层 2.9 米，十九层结构至二十层结构高度为 2.9米，二十层结构至屋面高度为 2.93 米，屋面至设备层结构高度为 3 米，设备层结构至屋顶结构高度为 2.95 米。1-8#房结构高度均为 64.25 米，现有场地标高为 4.18 米（±0.000=5.550 米），脚手架搭设时，号房四周回填土 30cm，散水坡采纳 C20 混凝土浇筑，厚度为 10cm，所以 1-8#房脚手架搭设的总高度为65.17 米。第二章：编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)2、《建筑结构荷载法律规范》(GB 50009-2001)3、《钢管脚手架扣件标准》（GB15831）4、《建筑结构静力计算手册》5、《钢结构设计法律规范》(GB 50017-2024)6、《碳素结构钢》（GB/T700）7、高东集镇 9a-2-1 地块动迁安置房项目施工图 第三章： 脚手架选形与布置本工程脚手架根据建筑物设计特征、结构布置、高度及外墙施工要求，分别选择双排落地脚手架、普通型钢悬挑脚手架两种种形式，分三段搭设，以满足建筑物施工过程中模板支撑、操作和安全防护的需要，其布置形式如下：1、一层结构至十一层结构梁板（-0.92 米~+29.27 米），采纳双排钢管落地式脚手架，搭设高度 30.19 米。2、第一步悬挑脚手架：十一层结构梁板至十七层结构梁板（29.27 米~46.67米），采纳普通型钢悬挑脚手架，搭设高度为 17.4 米。3、第二步悬挑脚手架：十七层结构梁板至屋顶（46.67 米~64.25 米），采纳普通型钢悬挑脚手架，搭设高度为 17.58 米。下载后可任意编辑4、脚手架用途：本工程外脚手架主要用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，按装饰脚手架的搭设标准执行。第四章：脚手架搭设材料与要求1、搭设脚手架的主要材料采纳：Φ48×3.5 钢管、连墙杆的质量应符合国标《碳素结构钢》（GB/T700）中 Q235-A 级钢规定、扣件的材质应符合国标《钢管脚手架扣件》（GB15831）中的规定、钢笆脚手板、绿色密目安全网、型钢（工字钢、槽钢、钢筋）、钢丝绳...
