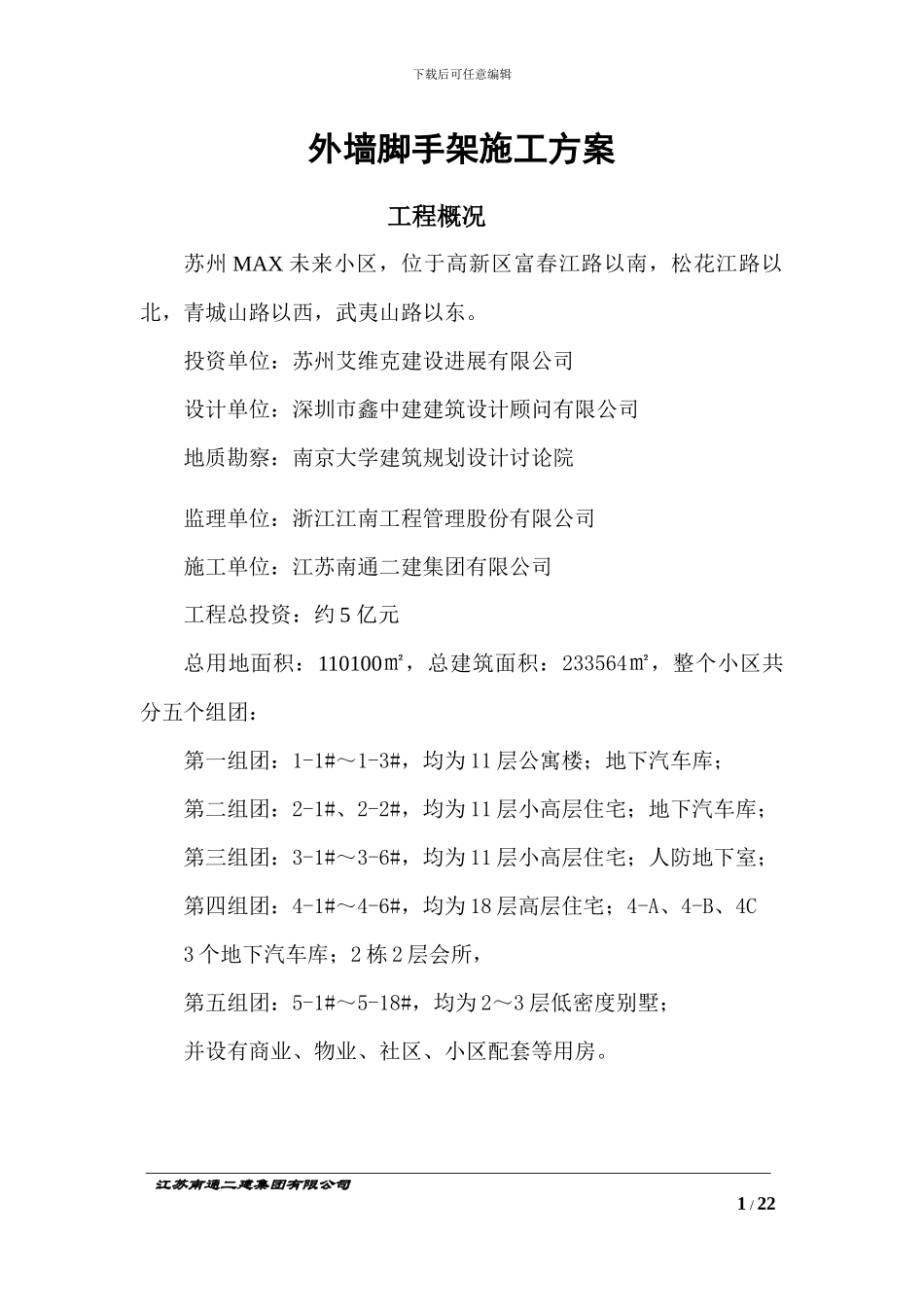

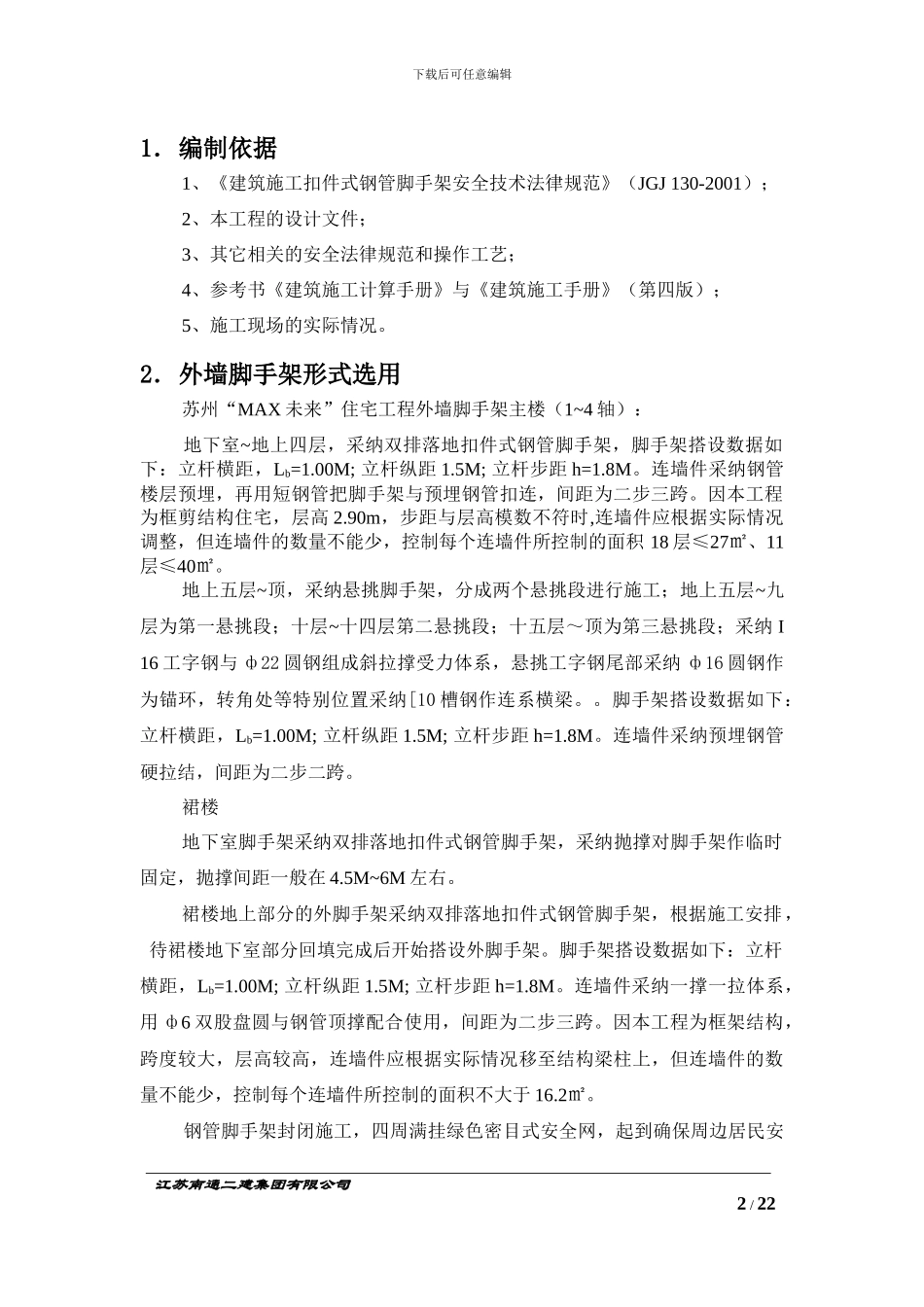

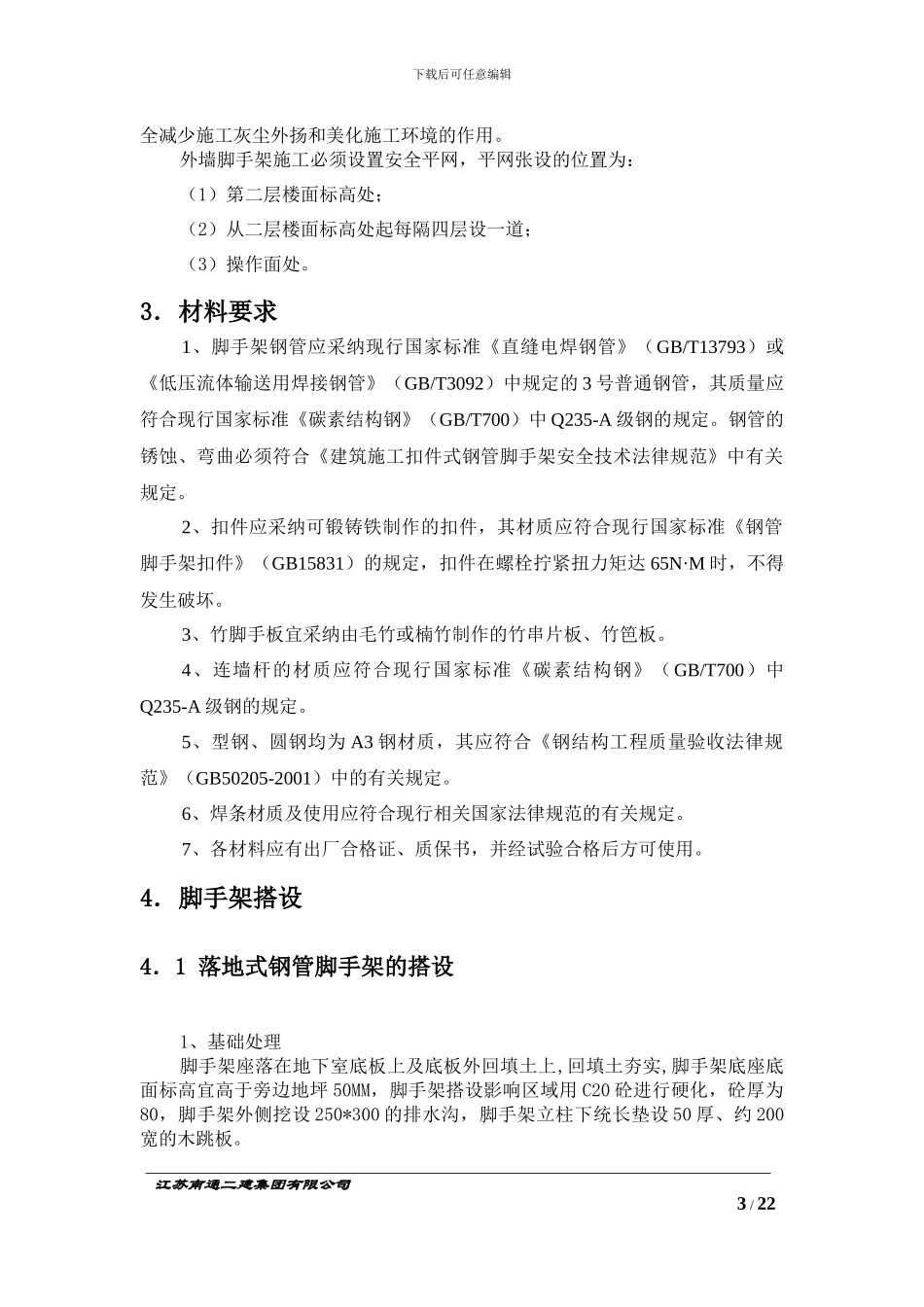

下载后可任意编辑外墙脚手架施工方案工程概况苏州 MAX 未来小区，位于高新区富春江路以南，松花江路以北，青城山路以西，武夷山路以东。投资单位：苏州艾维克建设进展有限公司设计单位：深圳市鑫中建建筑设计顾问有限公司地质勘察：南京大学建筑规划设计讨论院监理单位：浙江江南工程管理股份有限公司施工单位：江苏南通二建集团有限公司工程总投资：约 5 亿元总用地面积：110100㎡，总建筑面积：233564㎡，整个小区共分五个组团：第一组团：1-1#～1-3#，均为 11 层公寓楼；地下汽车库；第二组团：2-1#、2-2#，均为 11 层小高层住宅；地下汽车库；第三组团：3-1#～3-6#，均为 11 层小高层住宅；人防地下室；第四组团：4-1#～4-6#，均为 18 层高层住宅；4-A、4-B、4C3 个地下汽车库；2 栋 2 层会所，第五组团：5-1#～5-18#，均为 2～3 层低密度别墅；并设有商业、物业、社区、小区配套等用房。江苏南通二建集团有限公司 1 / 22下载后可任意编辑1．编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2001）；2、本工程的设计文件；3、其它相关的安全法律规范和操作工艺；4、参考书《建筑施工计算手册》与《建筑施工手册》（第四版）；5、施工现场的实际情况。2．外墙脚手架形式选用苏州“MAX 未来”住宅工程外墙脚手架主楼（1~4 轴）：地下室~地上四层，采纳双排落地扣件式钢管脚手架，脚手架搭设数据如下：立杆横距，Lb=1.00M; 立杆纵距 1.5M; 立杆步距 h=1.8M。连墙件采纳钢管楼层预埋，再用短钢管把脚手架与预埋钢管扣连，间距为二步三跨。因本工程为框剪结构住宅，层高 2.90m，步距与层高模数不符时,连墙件应根据实际情况调整，但连墙件的数量不能少，控制每个连墙件所控制的面积 18 层≤27㎡、11层≤40㎡。地上五层~顶，采纳悬挑脚手架，分成两个悬挑段进行施工；地上五层~九层为第一悬挑段；十层~十四层第二悬挑段；十五层～顶为第三悬挑段；采纳 I 16 工字钢与 ф22 圆钢组成斜拉撑受力体系，悬挑工字钢尾部采纳 ф16 圆钢作为锚环，转角处等特别位置采纳[10 槽钢作连系横梁。。脚手架搭设数据如下：立杆横距，Lb=1.00M; 立杆纵距 1.5M; 立杆步距 h=1.8M。连墙件采纳预埋钢管硬拉结，间距为二步二跨。裙楼地下室脚手架采纳双排落地扣件式钢管脚手架，采纳抛撑对脚手架作临时固定，抛撑间距一般在 4.5M~6M 左右。裙楼地上部分的外脚手架采纳双排落地扣件式钢管脚手架，根据施工...
