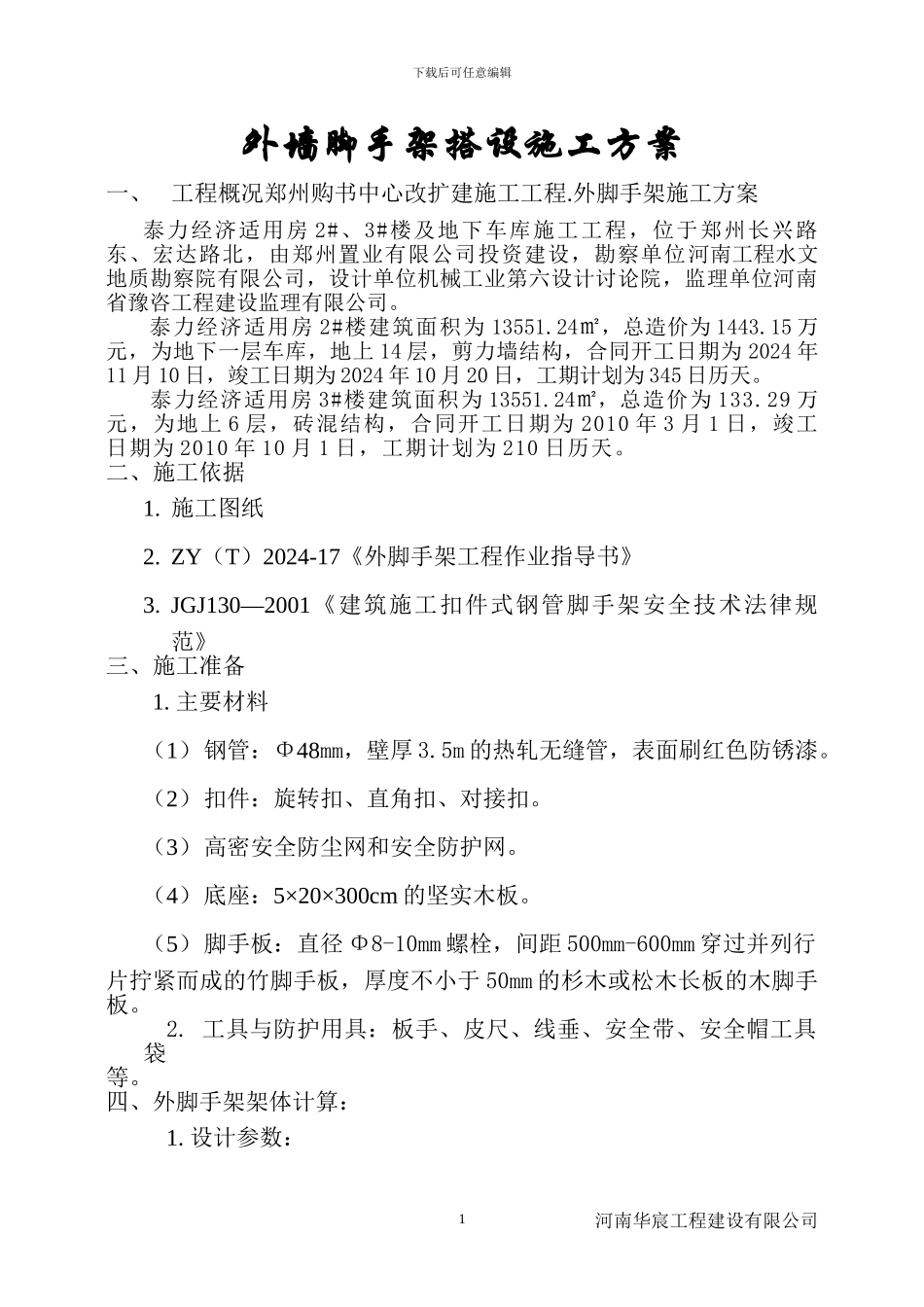

下载后可任意编辑外墙脚手架搭设施工方案一、 工程概况郑州购书中心改扩建施工工程.外脚手架施工方案泰力经济适用房 2#、3#楼及地下车库施工工程，位于郑州长兴路东、宏达路北，由郑州置业有限公司投资建设，勘察单位河南工程水文地质勘察院有限公司，设计单位机械工业第六设计讨论院，监理单位河南省豫咨工程建设监理有限公司。泰力经济适用房 2#楼建筑面积为 13551.24㎡，总造价为 1443.15 万元，为地下一层车库，地上 14 层，剪力墙结构，合同开工日期为 2024 年11 月 10 日，竣工日期为 2024 年 10 月 20 日，工期计划为 345 日历天。 泰力经济适用房 3#楼建筑面积为 13551.24㎡，总造价为 133.29 万元，为地上 6 层，砖混结构，合同开工日期为 2010 年 3 月 1 日，竣工日期为 2010 年 10 月 1 日，工期计划为 210 日历天。二、施工依据1. 施工图纸2. ZY（T）2024-17《外脚手架工程作业指导书》3. JGJ130—2001《建筑施工扣件式钢管脚手架安全技术法律规范》三、施工准备1. 主要材料（1）钢管：Φ48mm，壁厚 3.5m 的热轧无缝管，表面刷红色防锈漆。（2）扣件：旋转扣、直角扣、对接扣。（3）高密安全防尘网和安全防护网。（4）底座：5×20×300cm 的坚实木板。（5）脚手板：直径 Φ8-10mm 螺栓，间距 500mm-600mm 穿过并列行片拧紧而成的竹脚手板，厚度不小于 50mm 的杉木或松木长板的木脚手板。2. 工具与防护用具：板手、皮尺、线垂、安全带、安全帽工具袋等。四、外脚手架架体计算：1. 设计参数：河南华宸工程建设有限公司1下载后可任意编辑立杆纵距 la＝1.5m 立杆横距 lb＝1.2m 步距 h＝1.8m搭设高度 H＝40m 所在地区基本风压值 w0＝0.45KN/m2立杆截面积 A＝489mm2 立杆的截面积抵抗距 w＝（5.08×103）mm3立杆回转达半径 i＝15.8mm 钢材抗压强度设计值 fc＝0.205KN/mm2连接件横距 lw＝4.5m 连墙件竖距 hw＝3.6m挡风面积 Aa＝1×1.5+（1.8－1）×0.05＝1.54m2相应的迎风面积 Aw＝1.8×1.5＝2.7m2用于结构作业时为一层作业，用于装修作业时为二层同时作业。2. 荷载计算：1）恒载的标准值：Gk Gk＝H（qk1+qk3）+n1qk2H 立杆计算截面积的架高 qk1 以每米架高的构架基本结构部件的自重计算数值（KN/M）qk2 以每米立杆纵距（la）计的作业层面材料的自重计算数值（KN/M）qk3 以每米架高计算的外立面整体拉结杆件和防护材料的自重计算基数（KN/M）n1 同时存...
