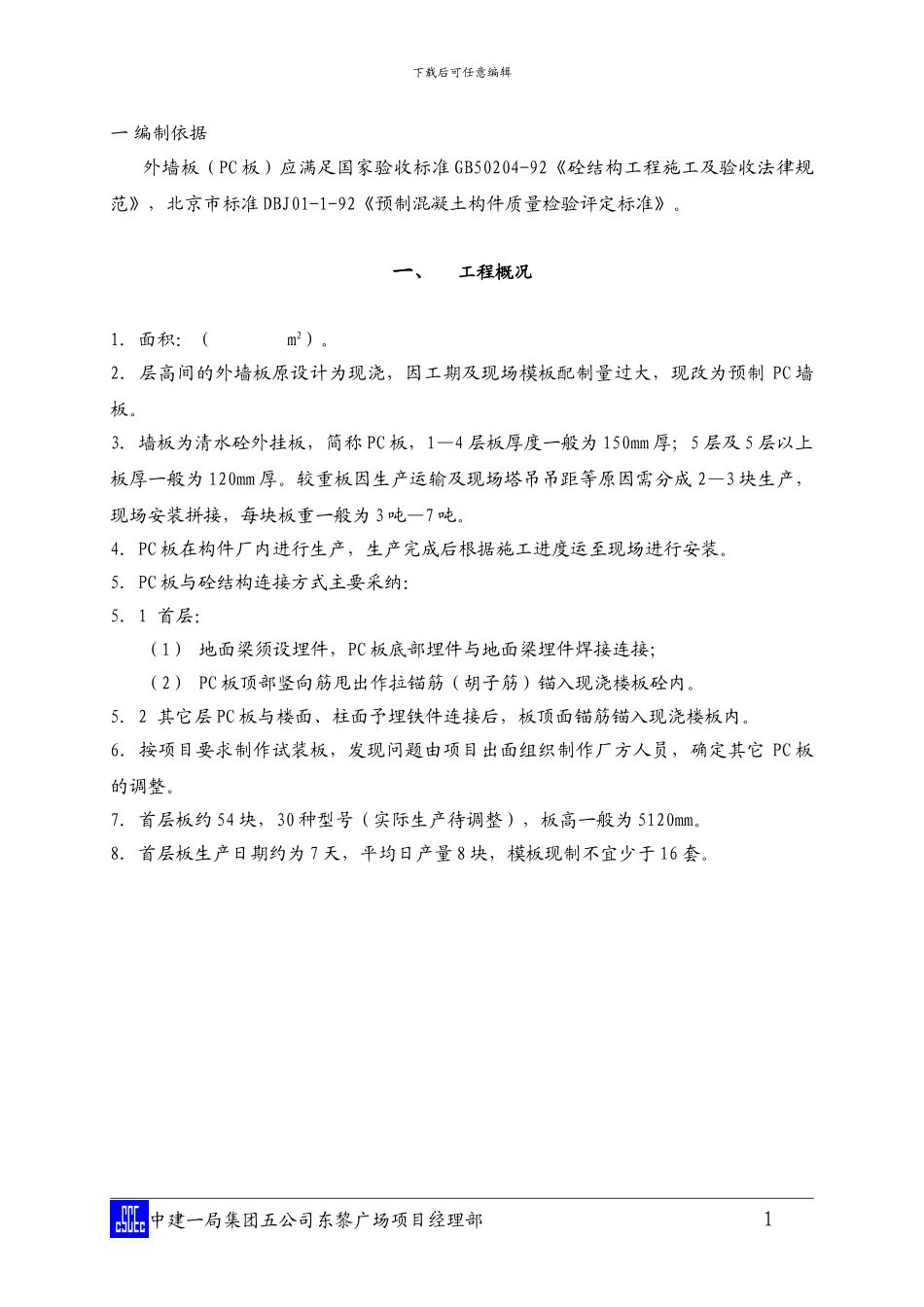

下载后可任意编辑一 编制依据外墙板（PC 板）应满足国家验收标准 GB50204-92《砼结构工程施工及验收法律规范》，北京市标准 DBJ01-1-92《预制混凝土构件质量检验评定标准》。一、工程概况1．面积：（ m2）。 2．层高间的外墙板原设计为现浇，因工期及现场模板配制量过大，现改为预制 PC 墙板。 3．墙板为清水砼外挂板，简称 PC 板，1—4 层板厚度一般为 150mm 厚；5 层及 5 层以上板厚一般为 120mm 厚。较重板因生产运输及现场塔吊吊距等原因需分成 2—3 块生产，现场安装拼接，每块板重一般为 3 吨—7 吨。4．PC 板在构件厂内进行生产，生产完成后根据施工进度运至现场进行安装。5．PC 板与砼结构连接方式主要采纳：5．1 首层：（1） 地面梁须设埋件，PC 板底部埋件与地面梁埋件焊接连接；（2） PC 板顶部竖向筋甩出作拉锚筋（胡子筋）锚入现浇楼板砼内。5．2 其它层 PC 板与楼面、柱面予埋铁件连接后，板顶面锚筋锚入现浇楼板内。6．按项目要求制作试装板，发现问题由项目出面组织制作厂方人员，确定其它 PC 板的调整。7．首层板约 54 块，30 种型号（实际生产待调整），板高一般为 5120mm。8．首层板生产日期约为 7 天，平均日产量 8 块，模板现制不宜少于 16 套。中建一局集团五公司东黎广场项目经理部 1..下载后可任意编辑二、加工制作篇1．PC 板生产准备1.1 施工组织管理与技术准备：1.1.1 施工生产管理体系：该批混凝土外墙挂板(以下简称 PC 板)产品质量要求高、工期紧、技术难度大，因此，组建 PC 板专项生产管理班子，建立严格的 PC 板生产管理体系(图示 1):1.1.2 技术准备:为正确指导墙板生产，组织编制《东黎大厦外墙板生产技术方案》，提出生产进度、材料、埋件计划和生产要素配置以及调整计划、主要过程控制措施等，进行专项技术交底和技术培训，并在生产过程中严格执行。1． 2 主要材料准备1．2．1 水泥：中建一局集团五公司东黎广场项目经理部 2..下载后可任意编辑1．2．1．1 普通水泥：采纳 P0525#普通硅酸盐水泥，质量应符合国标《硅酸盐水泥、普通硅酸盐》GB175 的有关规定；1．2．1．2 进厂水泥须有质量检验证明，同时材料进厂后必须执行厂《检验和试验程序细则》质量管理文件，进行复试检验，合格后方可使用；1．2．2 细骨料：采纳中砂。质量应符合部颁标准《普通混凝土用砂质量标准及检验办法》JGJ52 的有关规定；1．2．3 粗骨料：采纳 5-20mm 混合...
