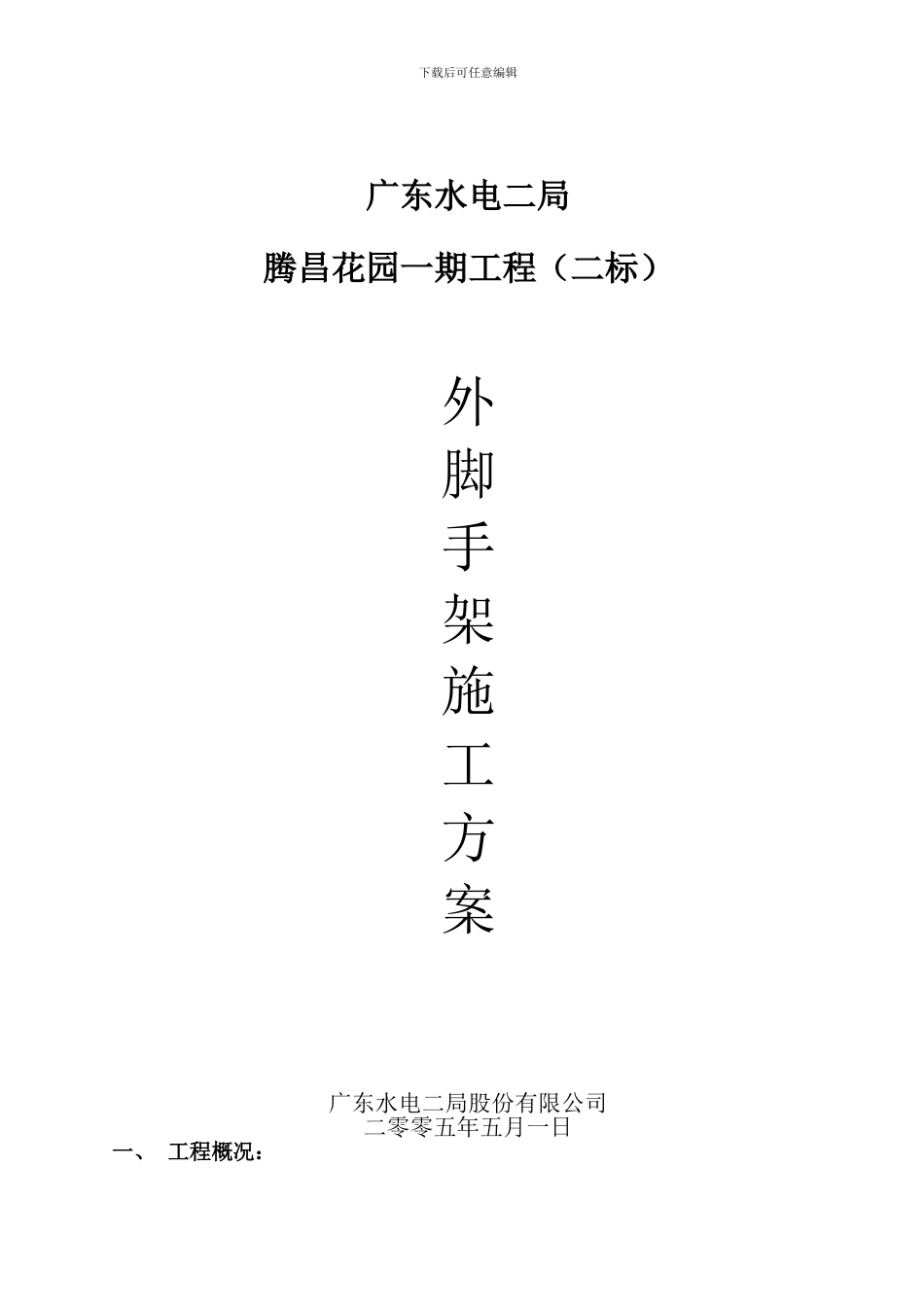

下载后可任意编辑广东水电二局腾昌花园一期工程（二标）外脚手架施工方案广东水电二局股份有限公司二零零五年五月一日一、 工程概况：下载后可任意编辑本工程位于深圳市龙岗区横岗镇排榜村，是广东水电二局股份有限公司开发的腾昌花园一期工程，该工程的总建筑面积为 19147m2,我队总包的本工程第二标段工程为 2、4、5 栋。本工程的首层为商铺，二层至六层为一梯两户的商品房。本工程结构型式为框架结构，建筑面积为 2 栋：3133.5 m2，4、5 栋各 1237.1 m2，楼高 22.5m，为使各房间达到最有效的使用面积，有许多框架柱采纳了异型柱。2．外脚手架总体布置外脚手架搭设拟分多期进行，每期搭设随楼层进度提前 5~10 天搭设，每次搭设高度 6~12 米，搭设平面图如下：外脚手架搭设平面示意图3．外脚手架搭设方法根据本工程总进度计划，外脚手架第一期搭设于 2024 年 5 月 27 日~2024 年 8 月 1 日进行施工。本工程外脚架搭设方式为落地式双排钢脚手架，外架落在地坪上，搭设高度 12 米。外架均为双排扣件式钢脚手架，杆件搭设间距为：外排主立杆钢管间距 1.5m，横距钢管 0.75 米,内排立管间距1.8m。横杆间距建筑物墙边为 0.3m，横杆间距 0.8m,横向水平杆 0.9m。外脚手架搭设及计算严格按《建筑施工扣件式钢安全技术法律规范》(JGJ130---2001、J84---2001)进行，计算书见附件一。外脚手架搭尺寸见下图：下载后可任意编辑4、外脚手架的材料及构件选用（1）钢管：采纳 φ48×3.5 脚手管,纵向水平杆最大长度 6m.弯曲变形,锈蚀钢管不得使用.脚手管使用前全部喷防锈漆。（2）扣件：铸件制作，材质符合《钢管脚手架扣件》（GB15831）的规定，分直角扣件，旋转扣件，对接扣件。（3）脚手板：采纳竹脚手板，操作层底层满铺脚手板，中间每隔离步架封闭一次。（4）安全网：密闭式阻燃安全网满挂。（5）挡脚板（楼层标识）每层设置，用夹板制作，刷红白相间油漆高度为 180mm，长度沿楼层水平方向周绕一周。5、避雷措施外架与主楼避雷钢筋相焊接，形成可靠的避雷系统。6、脚手架搭设顺序外脚手架杆件搭设的顺序为：摆放纵向扫地杆 逐根竖立杆，随即与扫地杆扣紧 装横向扫地杆并与立杆或纵向扫地杆扣紧 安第一步大横杆 安第一步小横杆 第二步大横杆 第二步小横杆 加临时斜撑杆 安第三步大横杆和小横杆 设置边墙长立 往上第四步大横杆、小横杆 铺篙下载后可任意编辑竹走桥 绑护栏杆 杆件搭设……7、脚手架搭设构造要...
