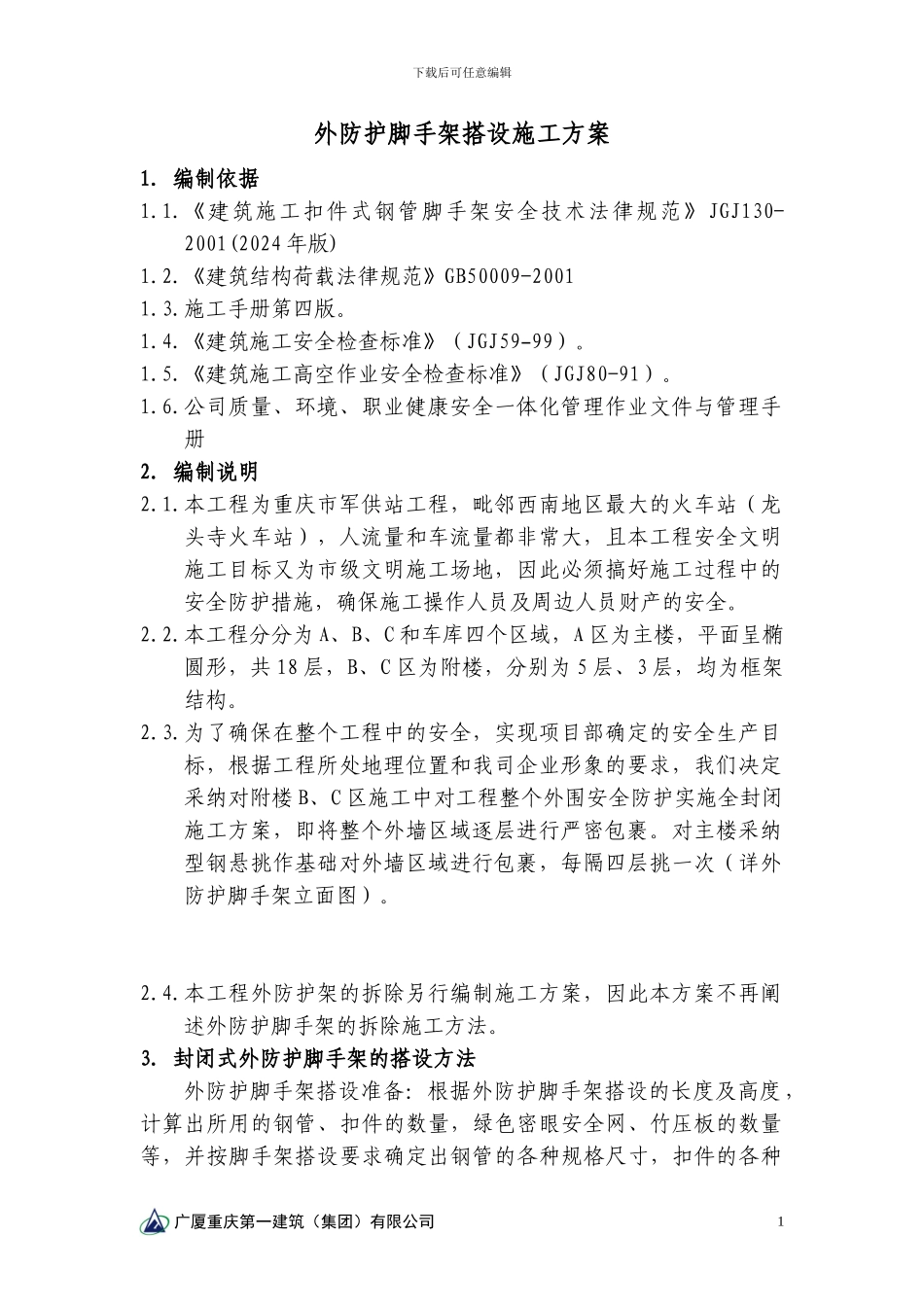

下载后可任意编辑外防护脚手架搭设施工方案1. 编制依据1.1.《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001(2024 年版)1.2.《建筑结构荷载法律规范》GB50009-20011.3.施工手册第四版。1.4.《建筑施工安全检查标准》（JGJ59–99）。1.5.《建筑施工高空作业安全检查标准》（JGJ80-91）。1.6.公司质量、环境、职业健康安全一体化管理作业文件与管理手册2. 编制说明2.1.本工程为重庆市军供站工程，毗邻西南地区最大的火车站（龙头寺火车站），人流量和车流量都非常大，且本工程安全文明施工目标又为市级文明施工场地，因此必须搞好施工过程中的安全防护措施，确保施工操作人员及周边人员财产的安全。2.2.本工程分分为 A、B、C 和车库四个区域，A 区为主楼，平面呈椭圆形，共 18 层，B、C 区为附楼，分别为 5 层、3 层，均为框架结构。2.3.为了确保在整个工程中的安全，实现项目部确定的安全生产目标，根据工程所处地理位置和我司企业形象的要求，我们决定采纳对附楼 B、C 区施工中对工程整个外围安全防护实施全封闭施工方案，即将整个外墙区域逐层进行严密包裹。对主楼采纳型钢悬挑作基础对外墙区域进行包裹，每隔四层挑一次（详外防护脚手架立面图）。2.4.本工程外防护架的拆除另行编制施工方案，因此本方案不再阐述外防护脚手架的拆除施工方法。3. 封闭式外防护脚手架的搭设方法外防护脚手架搭设准备：根据外防护脚手架搭设的长度及高度，计算出所用的钢管、扣件的数量，绿色密眼安全网、竹压板的数量等，并按脚手架搭设要求确定出钢管的各种规格尺寸，扣件的各种广厦重庆第一建筑（集团）有限公司1下载后可任意编辑数量以及绿色密眼安全网(1.8×6.0m)、5mm 厚竹压板的需用量编制供应计划,可根据现场施工进度分批供应入场。为了使外防护脚手架达到便于施工的作用和美观的效果，决定将外防护脚手架的外排钢管的颜色统一涂刷成长度为 500mm 黄黑相间的颜色，钢管必须先涂刷完成再运送至现场进行搭设,不准搭设后涂刷,并对入场材料的质量进行检查,禁止使用不合格的材料。4．B、C 区落地式外防护脚手架的验算4．1 杆件间距参数脚手架构造形式：单立杆双排钢管脚手架立杆离墙面距离： 内立杆：0.3m Lb=0.9m 外立杆：1.20m 立杆纵向间距：La=1.2m 步距：1.8m 小横杆间距：1.2m 连墙件竖向间距：H1=3.6m（二步），水平间距 L1=4.8m（四跨）根据本工程建筑立面设计要求，首先计算 B、C 区，B、C 区按建筑物临边环境...
