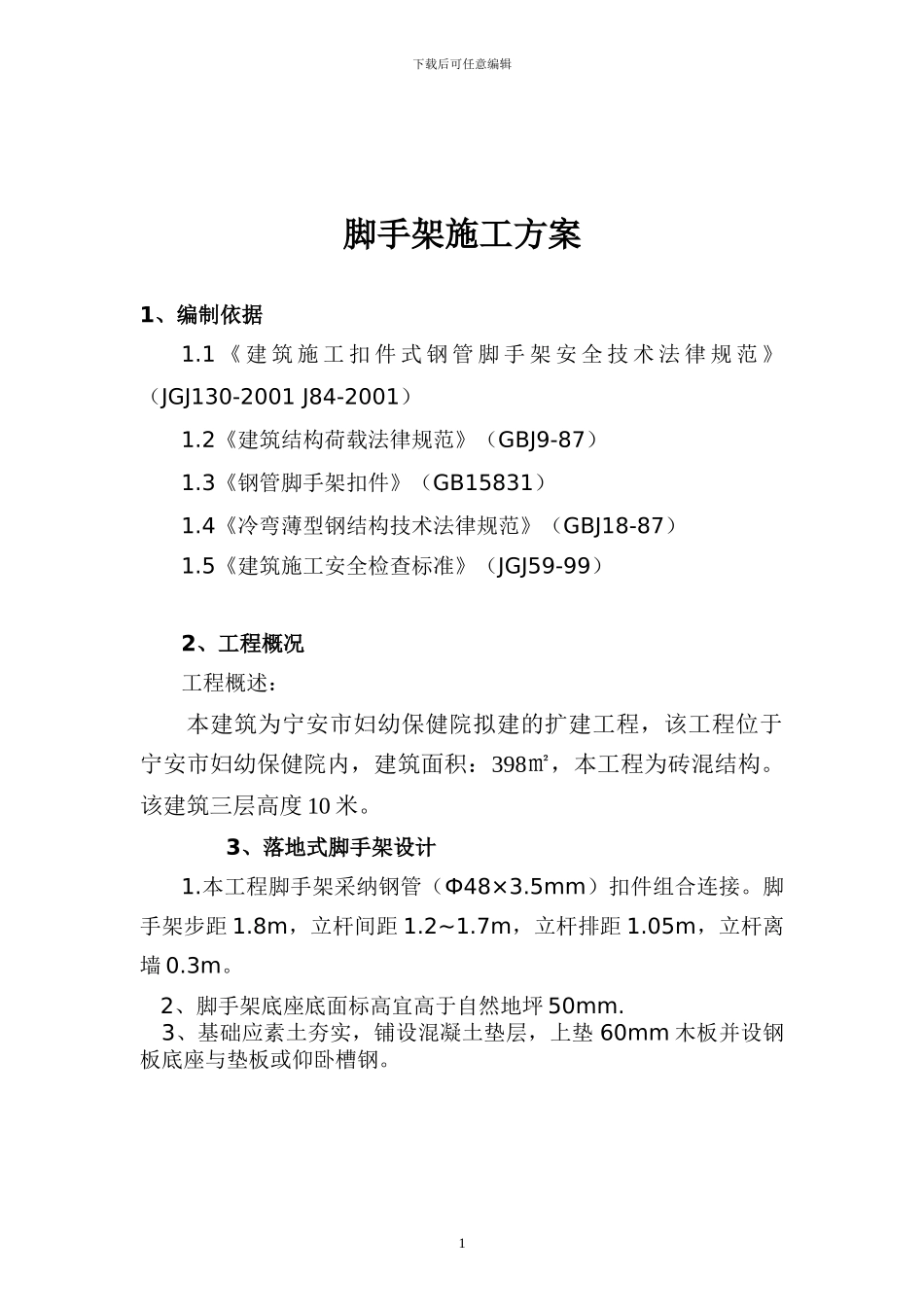

下载后可任意编辑脚手架施工方案1、编制依据 1.1 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规 范 》（JGJ130-2001 J84-2001） 1.2《建筑结构荷载法律规范》（GBJ9-87） 1.3《钢管脚手架扣件》（GB15831） 1.4《冷弯薄型钢结构技术法律规范》（GBJ18-87） 1.5《建筑施工安全检查标准》（JGJ59-99） 2、工程概况 工程概述：本建筑为宁安市妇幼保健院拟建的扩建工程，该工程位于宁安市妇幼保健院内，建筑面积：398㎡，本工程为砖混结构。该建筑三层高度 10 米。 3、落地式脚手架设计 1.本工程脚手架采纳钢管（Ф48×3.5mm）扣件组合连接。脚手架步距 1.8m，立杆间距 1.2~1.7m，立杆排距 1.05m，立杆离墙 0.3m。 2、脚手架底座底面标高宜高于自然地坪 50mm. 3、基础应素土夯实，铺设混凝土垫层，上垫 60mm 木板并设钢板底座与垫板或仰卧槽钢。1下载后可任意编辑 4、落地式脚手架基础必须有可靠的排水措施。 5、基础必须连续设置，高低差不得大于 1m. 脚手架附墙杆采纳首步拉结，首步附墙杆距水平扫地杆300mm 处，附墙杆一端与结构预埋件焊接，另一端与立杆采纳直角扣件扣牢，附墙杆必须垂直与墙面，附墙杆与预埋件连接时，主体结构混凝土强度不宜低于 15N/mm2，附墙杆间距：竖向间距为3m，水平间距为 5m。脚手架基础底座示意图： 4.搭设立杆的技术措施： 1） 外径 Ф48mm 或 Ф51mm 的钢管严禁混合使用。 2） 相邻立杆的对接扣件交错布置，两个相邻立杆的接头不应设置在同步内，同步内隔一根立杆的相邻接头，在高度方向错开的2下载后可任意编辑距离不宜小于 500mm，各接头中心至主节点距离不宜大于 1/3。 3） 开始搭接立杆时，应每隔 6 跨设置一根抛撑，直至连墙杆安装稳定后方可根据情况拆除。 4） 当搭至有连墙杆的构造时，搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙杆，连墙杆宜靠近主节点位置，偏离主节点不应大于 300mm，附墙杆间距：脚手架高度≤50m 时，竖向间距 3 米，水平间距 3 米； 5） 立杆顶端宜高出女儿墙上皮 1 米，高出檐口上皮 1.5 米，钢管长度不应小于 6 米。 5．搭设纵、横向水平杆的技术措施： 1） 纵向水平杆设置在立杆内侧，其长度不宜小于 3 跨。 2） 在封闭型脚手架中同一步纵向水平杆必须四周交圈，用直角扣件与内、外立杆扣牢固定。 3） 纵向水平杆接长采纳对接扣件连接，纵向水平杆的对...
