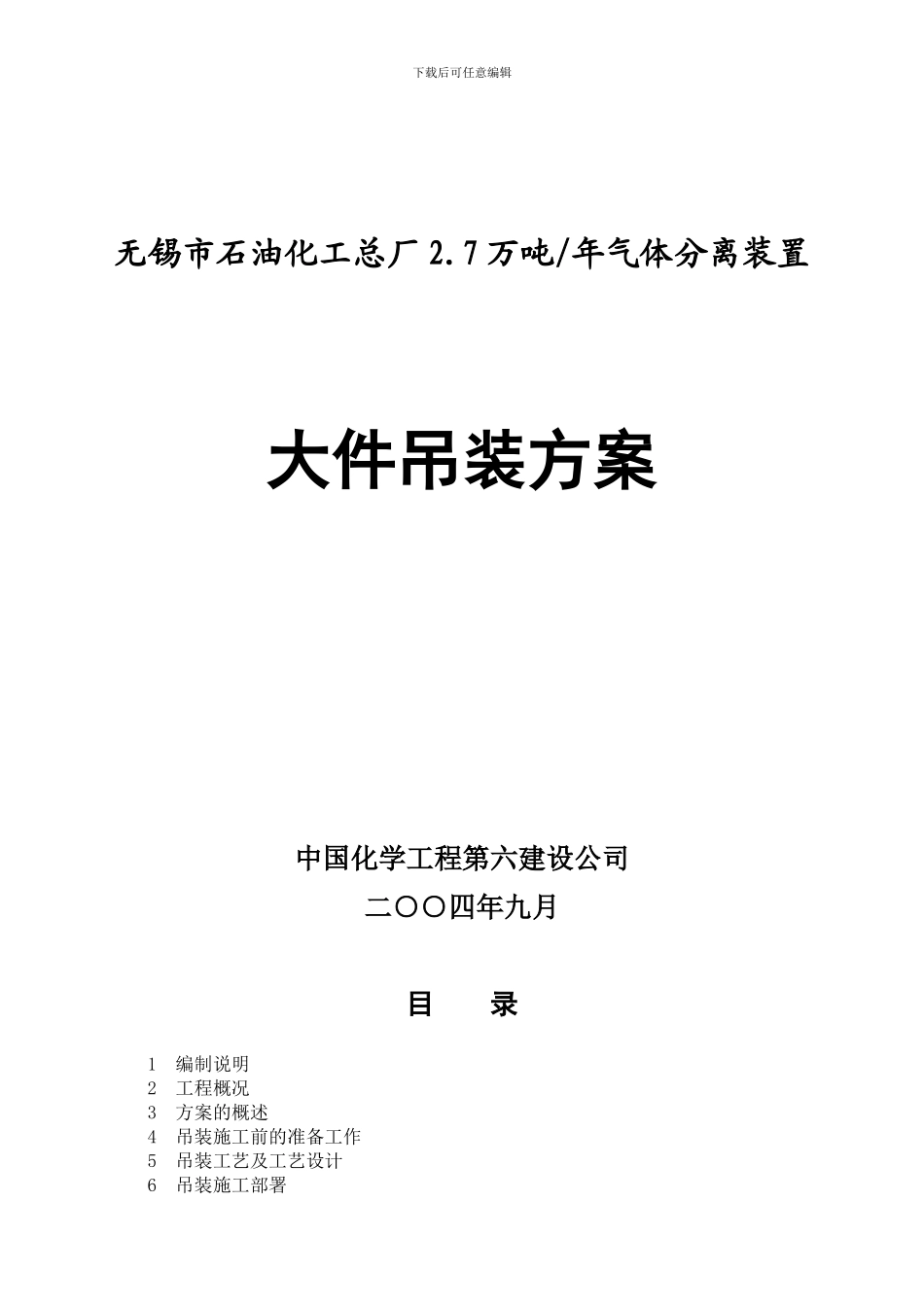

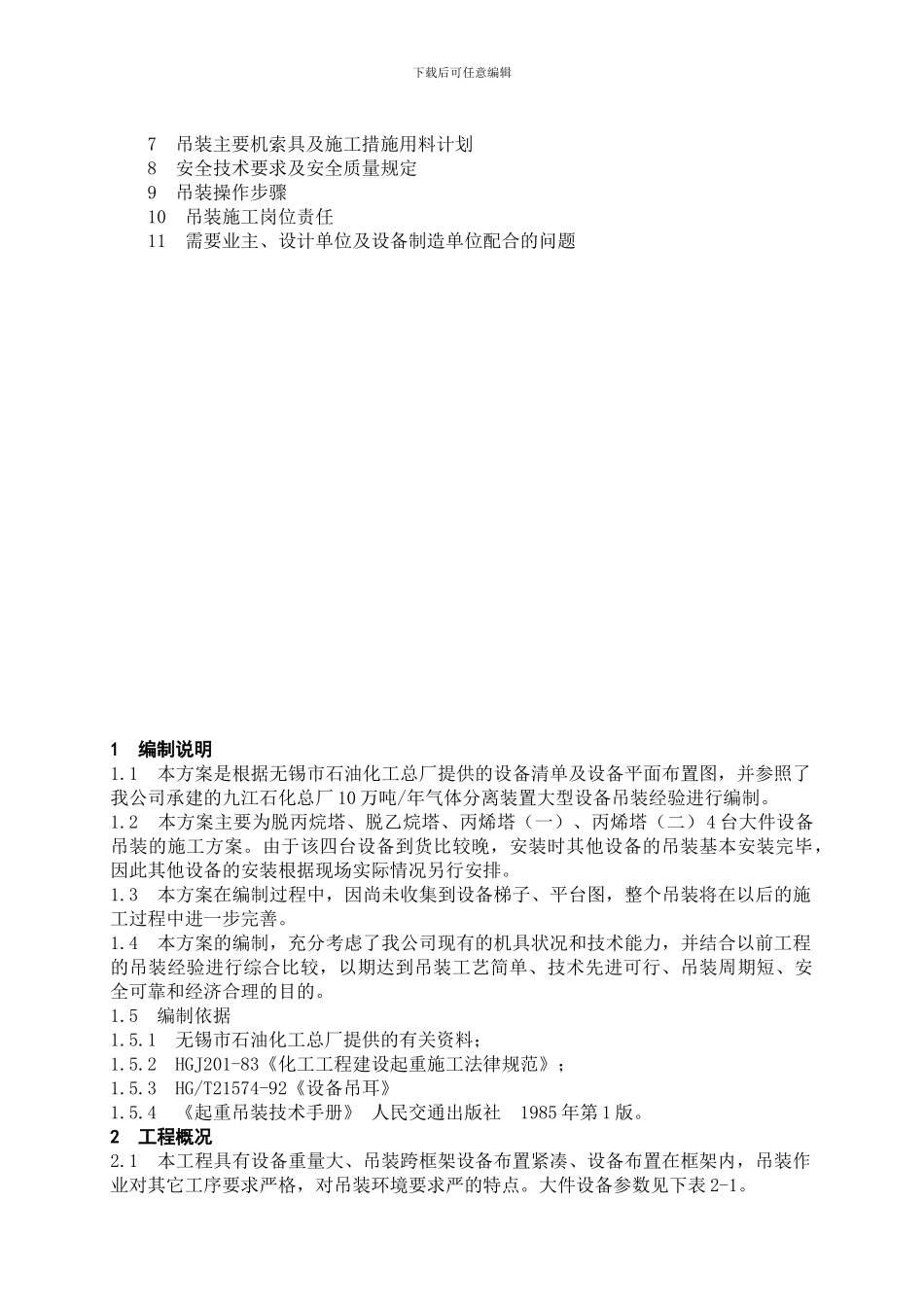

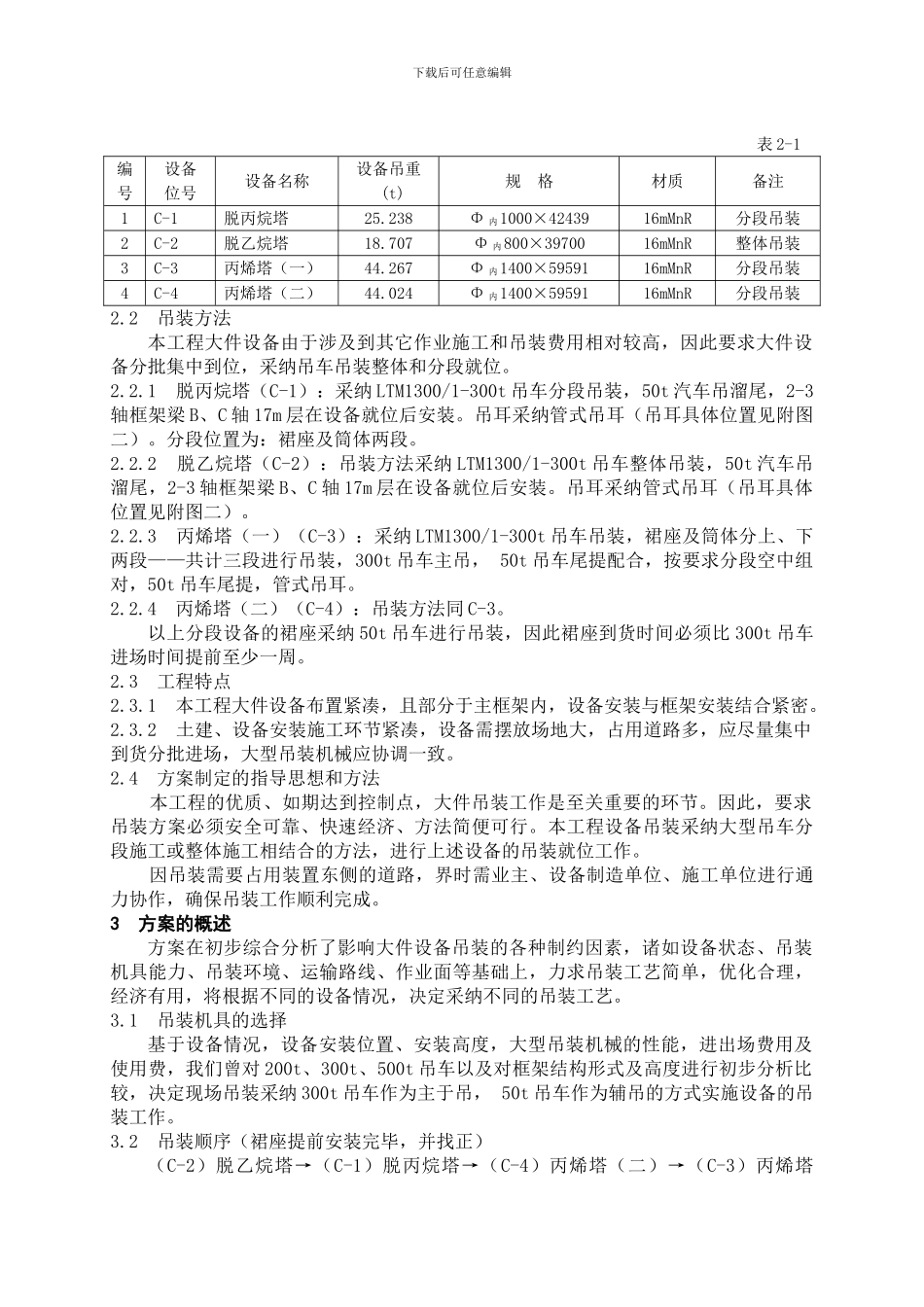

下载后可任意编辑无锡市石油化工总厂 2.7 万吨/年气体分离装置大件吊装方案中国化学工程第六建设公司二○○四年九月目 录 1 编制说明 2 工程概况 3 方案的概述 4 吊装施工前的准备工作 5 吊装工艺及工艺设计 6 吊装施工部署下载后可任意编辑 7 吊装主要机索具及施工措施用料计划 8 安全技术要求及安全质量规定 9 吊装操作步骤 10 吊装施工岗位责任 11 需要业主、设计单位及设备制造单位配合的问题1 编制说明1.1 本方案是根据无锡市石油化工总厂提供的设备清单及设备平面布置图,并参照了我公司承建的九江石化总厂 10 万吨/年气体分离装置大型设备吊装经验进行编制。1.2 本方案主要为脱丙烷塔、脱乙烷塔、丙烯塔(一)、丙烯塔(二)4 台大件设备吊装的施工方案。由于该四台设备到货比较晚,安装时其他设备的吊装基本安装完毕,因此其他设备的安装根据现场实际情况另行安排。1.3 本方案在编制过程中,因尚未收集到设备梯子、平台图,整个吊装将在以后的施工过程中进一步完善。1.4 本方案的编制,充分考虑了我公司现有的机具状况和技术能力,并结合以前工程的吊装经验进行综合比较,以期达到吊装工艺简单、技术先进可行、吊装周期短、安全可靠和经济合理的目的。1.5 编制依据1.5.1 无锡市石油化工总厂提供的有关资料;1.5.2 HGJ201-83《化工工程建设起重施工法律规范》;1.5.3 HG/T21574-92《设备吊耳》1.5.4 《起重吊装技术手册》 人民交通出版社 1985 年第 1 版。2 工程概况2.1 本工程具有设备重量大、吊装跨框架设备布置紧凑、设备布置在框架内,吊装作业对其它工序要求严格,对吊装环境要求严的特点。大件设备参数见下表 2-1。下载后可任意编辑 表 2-1编号设备位号设备名称设备吊重 (t)规 格材质备注1C-1脱丙烷塔25.238Φ 内1000×4243916mMnR分段吊装2C-2脱乙烷塔18.707Φ 内800×3970016mMnR整体吊装3C-3丙烯塔(一)44.267Φ 内1400×5959116mMnR分段吊装4C-4丙烯塔(二)44.024Φ 内1400×5959116mMnR分段吊装2.2 吊装方法本工程大件设备由于涉及到其它作业施工和吊装费用相对较高,因此要求大件设备分批集中到位,采纳吊车吊装整体和分段就位。2.2.1 脱丙烷塔(C-1):采纳 LTM1300/1-300t 吊车分段吊装,50t 汽车吊溜尾,2-3轴框架梁 B、C 轴 17m 层在设备就位后安装。吊耳采纳管式吊耳(吊耳具体位置见附图二)。分段位置为:裙座及筒体两段。2.2.2 脱乙烷塔(C-2):吊...
