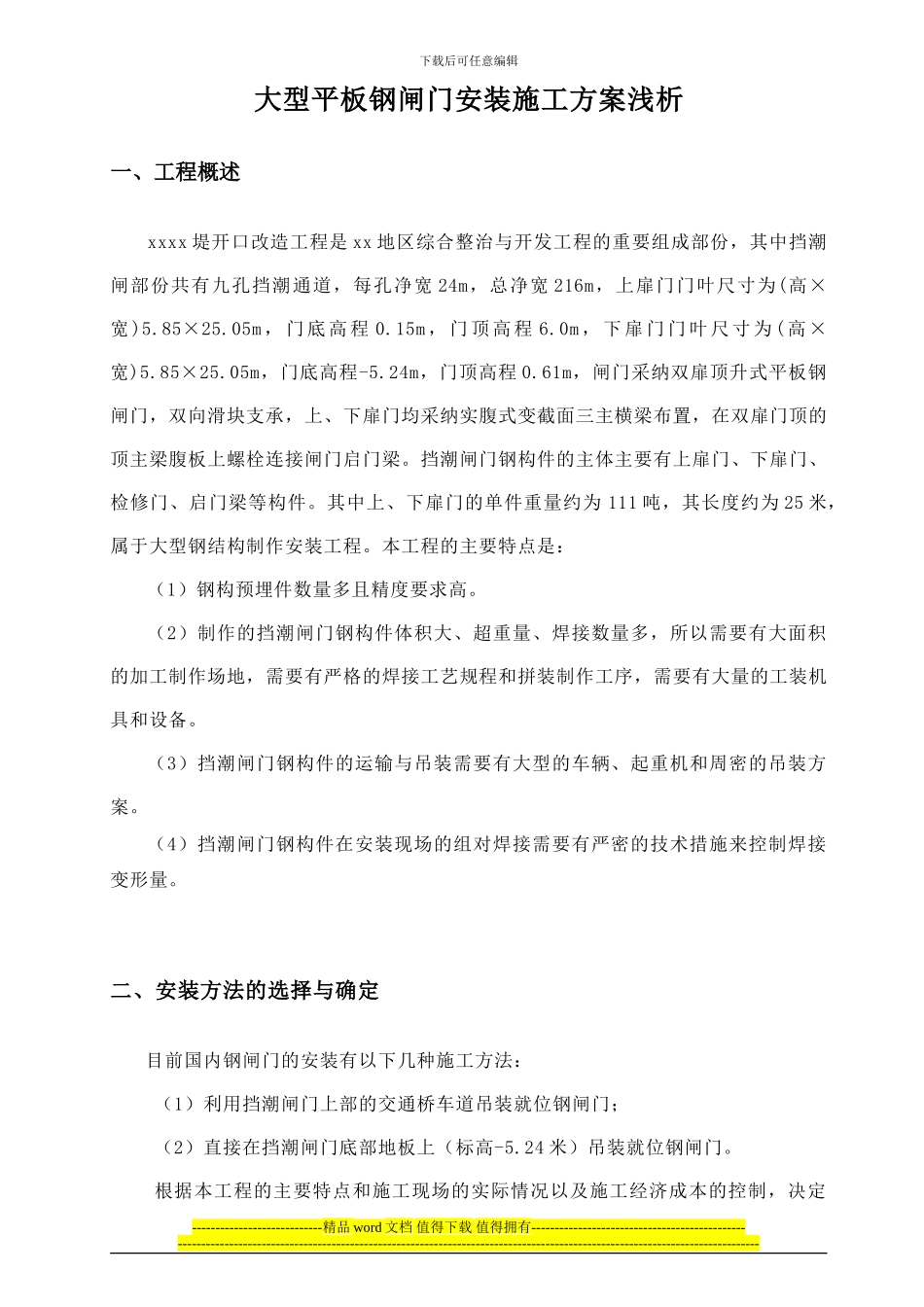

下载后可任意编辑大型平板钢闸门安装施工方案浅析一、工程概述xxxx 堤开口改造工程是 xx 地区综合整治与开发工程的重要组成部份，其中挡潮闸部份共有九孔挡潮通道，每孔净宽 24m，总净宽 216m，上扉门门叶尺寸为(高×宽 )5.85×25.05m ， 门 底 高 程 0.15m ， 门 顶 高 程 6.0m ， 下 扉 门 门 叶 尺 寸 为 ( 高 ×宽)5.85×25.05m，门底高程-5.24m，门顶高程 0.61m，闸门采纳双扉顶升式平板钢闸门，双向滑块支承，上、下扉门均采纳实腹式变截面三主横梁布置，在双扉门顶的顶主梁腹板上螺栓连接闸门启门梁。挡潮闸门钢构件的主体主要有上扉门、下扉门、检修门、启门梁等构件。其中上、下扉门的单件重量约为 111 吨，其长度约为 25 米，属于大型钢结构制作安装工程。本工程的主要特点是：（1）钢构预埋件数量多且精度要求高。（2）制作的挡潮闸门钢构件体积大、超重量、焊接数量多，所以需要有大面积的加工制作场地，需要有严格的焊接工艺规程和拼装制作工序，需要有大量的工装机具和设备。（3）挡潮闸门钢构件的运输与吊装需要有大型的车辆、起重机和周密的吊装方案。（4）挡潮闸门钢构件在安装现场的组对焊接需要有严密的技术措施来控制焊接变形量。二、安装方法的选择与确定 目前国内钢闸门的安装有以下几种施工方法：（1）利用挡潮闸门上部的交通桥车道吊装就位钢闸门；（2）直接在挡潮闸门底部地板上（标高-5.24 米）吊装就位钢闸门。根据本工程的主要特点和施工现场的实际情况以及施工经济成本的控制，决定----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑采纳第 2 点进行闸门安装，所以本工程着重点就是要在施工现场控制钢闸门整体组装焊接的变形量以及选择合理的吊装顺序，以保证工程质量和降低工程经济成本。三、闸门吊装计划本工程的难点在于上、下扉门的安装，以下主要对上、下扉门的吊装进行分析，从现场察看，吊装条件不理想，吊装作业空间较小，结合闸门的最大重量、吊装高度、安装的位置以及起重机械的技术参数，250 吨的吊车在工作幅度 9m，吊臂长 30 米时,其额定起重能力为 114 吨，此时其起重高度超过 28 米，因此考虑吊装现场用 250 吨主吊车一台。四、闸...
