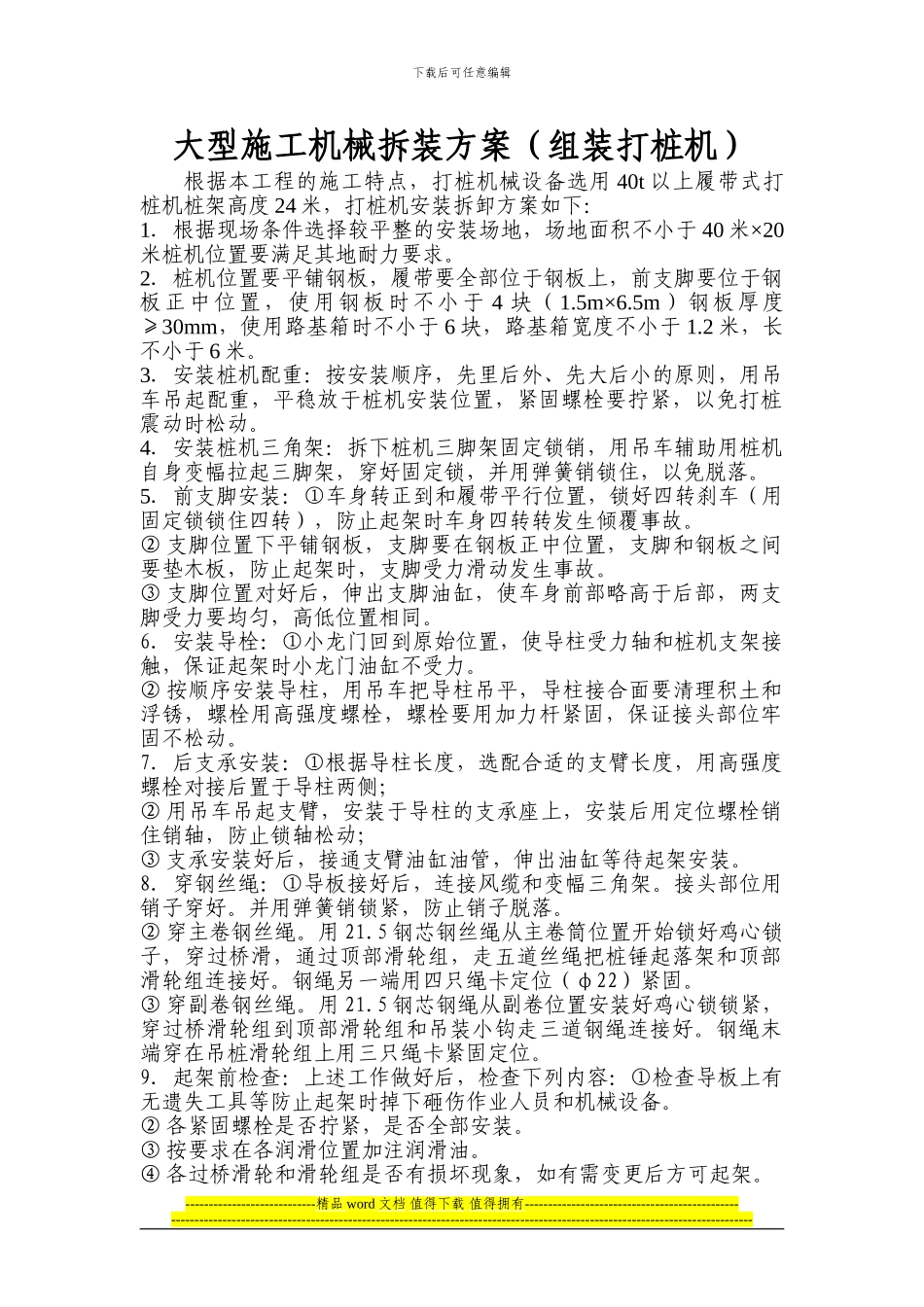

下载后可任意编辑大型施工机械拆装方案（组装打桩机）根据本工程的施工特点，打桩机械设备选用 40t 以上履带式打桩机桩架高度 24 米，打桩机安装拆卸方案如下：1．根据现场条件选择较平整的安装场地，场地面积不小于 40 米×20米桩机位置要满足其地耐力要求。2．桩机位置要平铺钢板，履带要全部位于钢板上，前支脚要位于钢板正中位置，使用钢板时不小于 4 块（1.5m×6.5m）钢板厚度≥30mm，使用路基箱时不小于 6 块，路基箱宽度不小于 1.2 米，长不小于 6 米。3．安装桩机配重：按安装顺序，先里后外、先大后小的原则，用吊车吊起配重，平稳放于桩机安装位置，紧固螺栓要拧紧，以免打桩震动时松动。4．安装桩机三角架：拆下桩机三脚架固定锁销，用吊车辅助用桩机自身变幅拉起三脚架，穿好固定锁，并用弹簧销锁住，以免脱落。5．前支脚安装：①车身转正到和履带平行位置，锁好四转刹车（用固定锁锁住四转），防止起架时车身四转转发生倾覆事故。② 支脚位置下平铺钢板，支脚要在钢板正中位置，支脚和钢板之间要垫木板，防止起架时，支脚受力滑动发生事故。③ 支脚位置对好后，伸出支脚油缸，使车身前部略高于后部，两支脚受力要均匀，高低位置相同。6．安装导栓：①小龙门回到原始位置，使导柱受力轴和桩机支架接触，保证起架时小龙门油缸不受力。② 按顺序安装导柱，用吊车把导柱吊平，导柱接合面要清理积土和浮锈，螺栓用高强度螺栓，螺栓要用加力杆紧固，保证接头部位牢固不松动。7．后支承安装：①根据导柱长度，选配合适的支臂长度，用高强度螺栓对接后置于导柱两侧；② 用吊车吊起支臂，安装于导柱的支承座上，安装后用定位螺栓销住销轴，防止锁轴松动；③ 支承安装好后，接通支臂油缸油管，伸出油缸等待起架安装。8．穿钢丝绳：①导板接好后，连接风缆和变幅三角架。接头部位用销子穿好。并用弹簧销锁紧，防止销子脱落。② 穿主卷钢丝绳。用 21.5 钢芯钢丝绳从主卷筒位置开始锁好鸡心锁子，穿过桥滑，通过顶部滑轮组，走五道丝绳把桩锤起落架和顶部滑轮组连接好。钢绳另一端用四只绳卡定位（φ22）紧固。③ 穿副卷钢丝绳。用 21.5 钢芯钢绳从副卷位置安装好鸡心锁锁紧，穿过桥滑轮组到顶部滑轮组和吊装小钩走三道钢绳连接好。钢绳末端穿在吊桩滑轮组上用三只绳卡紧固定位。9．起架前检查：上述工作做好后，检查下列内容：①检查导板上有无遗失工具等防止起架时掉下砸伤作业人员和机械设备。② 各紧固螺栓是否拧紧...
