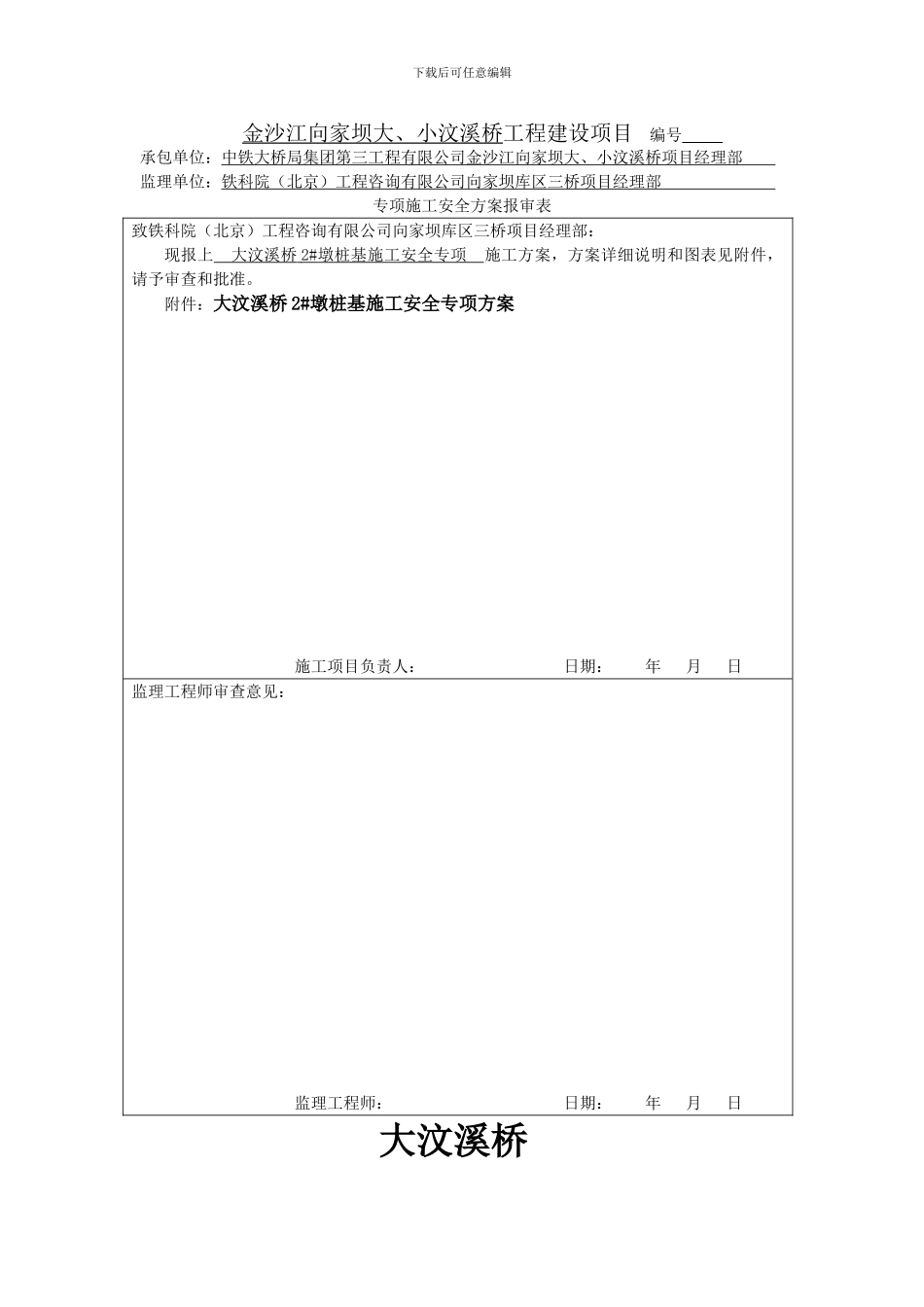

下载后可任意编辑金沙江向家坝大、小汶溪桥工程建设项目 编号 承包单位：中铁大桥局集团第三工程有限公司金沙江向家坝大、小汶溪桥项目经理部 监理单位：铁科院（北京）工程咨询有限公司向家坝库区三桥项目经理部 专项施工安全方案报审表致铁科院（北京）工程咨询有限公司向家坝库区三桥项目经理部：现报上 大汶溪桥 2# 墩桩基施工安全专项 施工方案，方案详细说明和图表见附件，请予审查和批准。附件：大汶溪桥 2#墩桩基施工安全专项方案 施工项目负责人： 日期： 年 月 日监理工程师审查意见： 监理工程师： 日期： 年 月 日大汶溪桥下载后可任意编辑2#墩桩基施工 安 全专 项 方案编制: 复核： 审核： 中铁大桥局集团第三工程有限公司金沙江向家坝大、小汶溪桥项目经理部二○一○年九月二十日桩基施工安全专项方案一、 工程概况大汶溪桥系向家坝水电部库区南岸至绥江复建公路上横跨金沙下载后可任意编辑江支流—大汶溪的一座公路特大桥，桥址位于绥江县城新址边缘。全桥采纳 1×13m（现浇钢筋砼异型简支板）+(110+250+110)m（双塔双索面斜拉桥，半漂移体系）+3×30m（预应力砼小箱梁）；其中主桥长 470m，引桥长 112.04m，桥梁全长 582.04m。2#主墩承台结构尺寸为 28.8m×17.8m，经实地放样，其主桥 2#主墩有一个承台角边（其中有一根桩基）位于“绥江县 ↔二十四岗”公路上，在满足桩基施工平台的同时，保证道路畅通，在爆破开挖完桩基占用公路部分，对原道路往里边坡进行扩宽处理（绥江县↔二十四岗路段道路保通方案）。此处道路拥挤，交通量大，在挖孔施工时需做好施工安全措施，特作出此方案。桥址区河谷呈不对称的“U”型，为横向谷，两岸边坡稳定性好；桥址区出露岩石为侏罗系中统上沙溪庙组(J2S2)钙质泥岩、长石石英细砂岩、粉砂岩、砂质泥岩，砂岩属坚硬岩；场区内覆盖层厚度左岸为 4m～9m，右岸为 5m～22.8m；左岸强风化岩体下限深度相对较浅，右岸较深，最大深度达 28.85m；水文地质条件简单，为覆盖层孔隙水和基岩裂隙水，地下水埋深 20m～35m，根据水质分析，桥址区地下水和地表水均对混凝土无腐蚀。桥址左岸上、下游有滑坡体发育，上游的垮山湾滑坡自然条件下稳定性较好，水库蓄水后前缘部位会产生局部坍岸，其下游边界与桥址的距离在 300m 左右，该滑坡体前缘局部失稳对桥址影响不大；下游的长美号滑坡稳定性较差，其上游边界与桥址的距离约 200m，初步分析，主滑方向斜向下游，由于处于...
