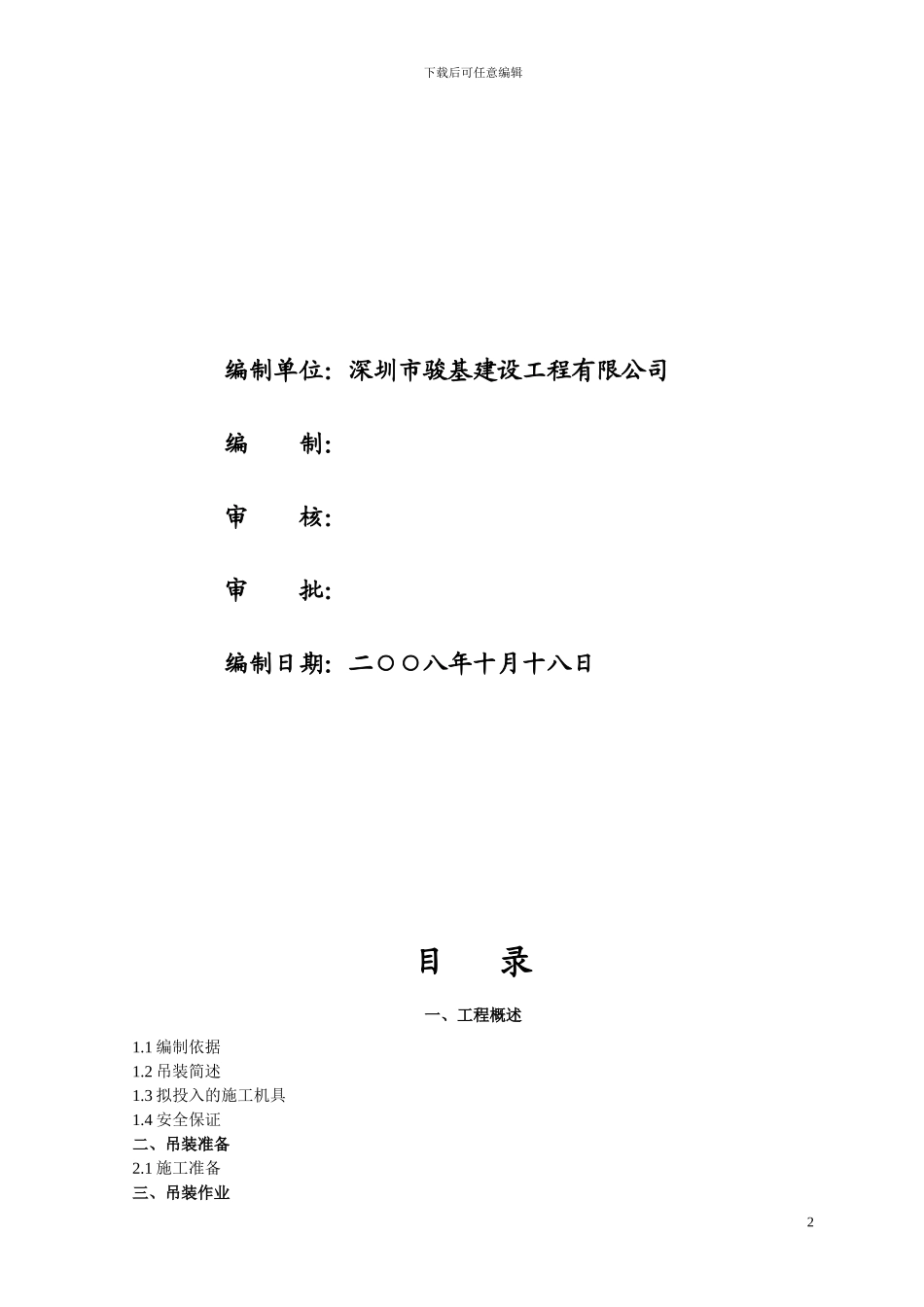

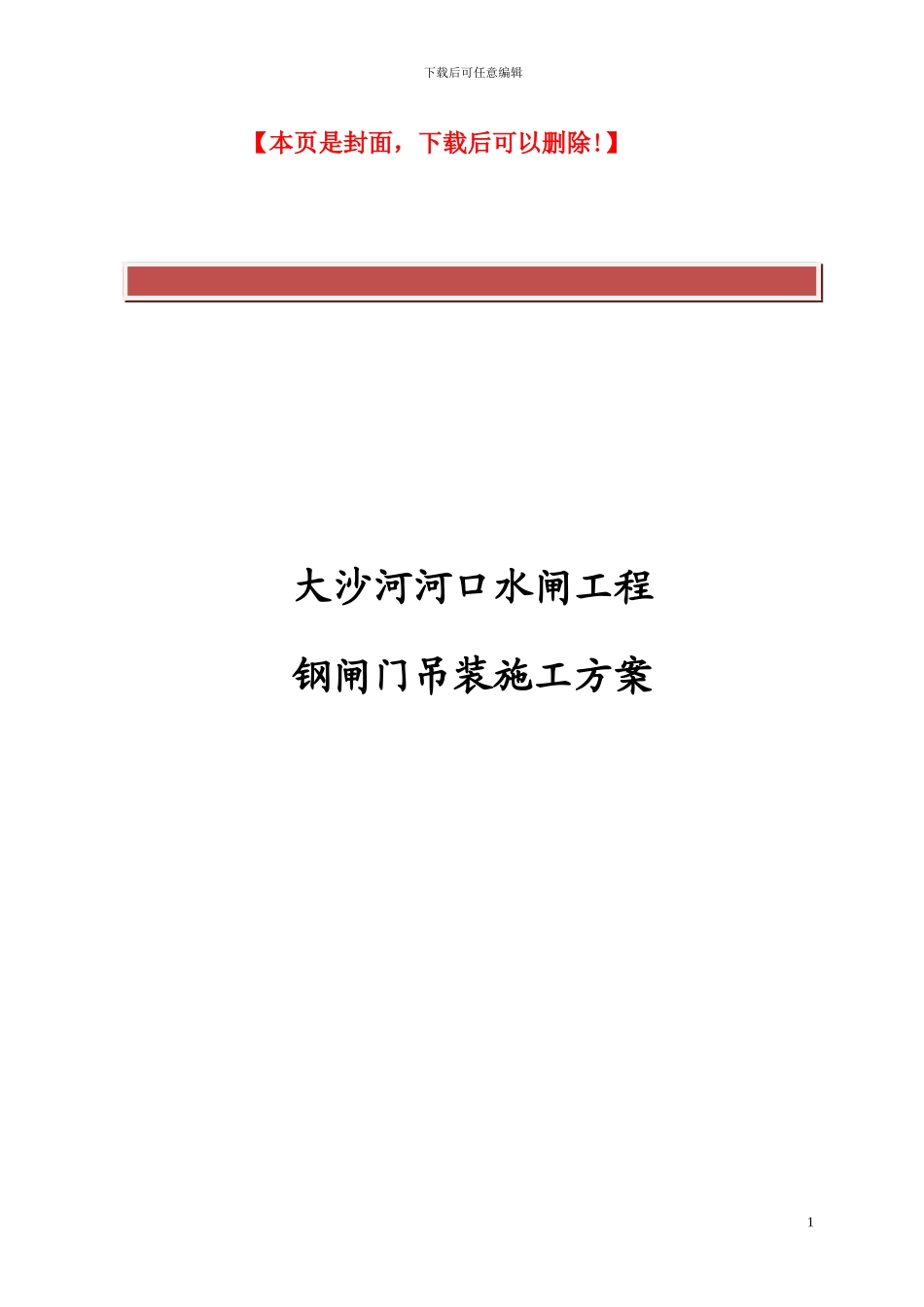

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】大沙河河口水闸工程钢闸门吊装施工方案1下载后可任意编辑编制单位：深圳市骏基建设工程有限公司编 制：审 核：审 批：编制日期：二○○八年十月十八日目 录一、工程概述1.1 编制依据1.2 吊装简述1.3 拟投入的施工机具1.4 安全保证二、吊装准备2.1 施工准备三、吊装作业2下载后可任意编辑3.1 卸车 3.2 将闸门转吊到闸槽工作位置3.3 施工周期及准备四、质量目标与质量保证措施4.1 质量目标4.2 质量保证措施4.3 质量保证体系五、起重吊装的指挥和吊装工艺岗位的分工5.1 起重吊装的指挥协调工作5.2 吊装工艺岗位的分工六、吊装工作应注意的安全事项七、大件吊装工程危害辩识、评价控制措施表八、劳动力使用计划九、应急预案9.1 组织机构9.2 应急准备9.3 应急响应十、附录附录 1 XZJ5550JQZ130K130 吨起重机起重性能参数表附录 2 起重机的选择与计算附录 3 吊装用钢丝绳受力计算及选择附录 4 闸门吊装临时吊耳布置图、结构图、水平卸车示意图垂直吊装示意图附录 5 闸门吊装吊耳焊缝计算书、吊耳强度计算书附录 6 流动式起重机检验报告、起重机械安全检验合格证附录 7 大沙河闸门吊装合同附录 8 吊装施工图大沙河河口水闸工程钢闸门吊装施工方案3下载后可任意编辑一、工程概述本工程有 4 扇平板钢闸门在大沙河立交桥下面安装。闸门的外型尺寸（除门页）为 18000*1400*4300mm，其中闸门的重量：2 个 32T；2个 28T。场内利用上游铺盖及闸室底板作为吊装平台，上游联结段基础采纳1m 厚块石处理，缝隙灌填小块石，面铺 2cm 厚钢板。处理后吊装区域面积为 13.18*74.00m，作业场地较为理想。闸门门叶实施整体吊装，其它构件现场组装。1.1 编制依据1)、DL/T5018－2024 《水利水电工程钢闸门制造安装及验收法律规范》2)、SD/T249.2-88 《单元工程质量等级评定标准》3)、SL36-92 《水工金属结构焊接通用技术条件》4)、GB985-88 《焊缝坡口形式和尺寸》5)、GB17345-89 《焊缝超声波探伤》6)、GB6076 《起重机械安全规程》7)、GB11373-88 《热喷涂金属件表面预处理通则》8)、GB8923-88 《钢材表面除锈和除锈等级》9)、招标文件中引用的标准及有关规程法律规范1.2 吊装简述闸门的安装采纳 XZJ5550JQZ130K 汽车吊，从上游围堰新建下河车道，车道宽 8.0m，截止于上游铺盖，利用铺盖底板作为吊装平...
