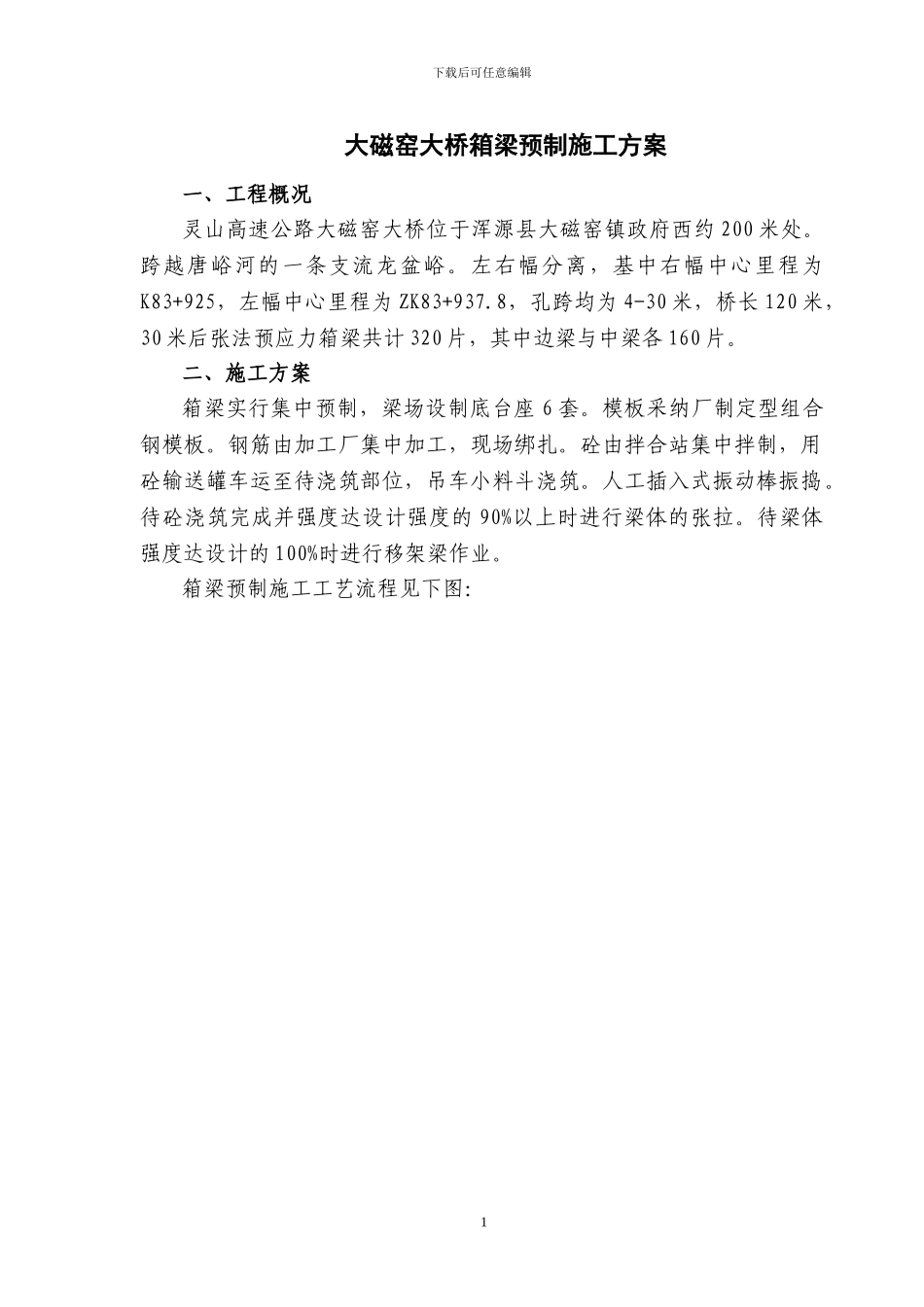

大磁窑大桥箱梁预制施工方案VIP免费

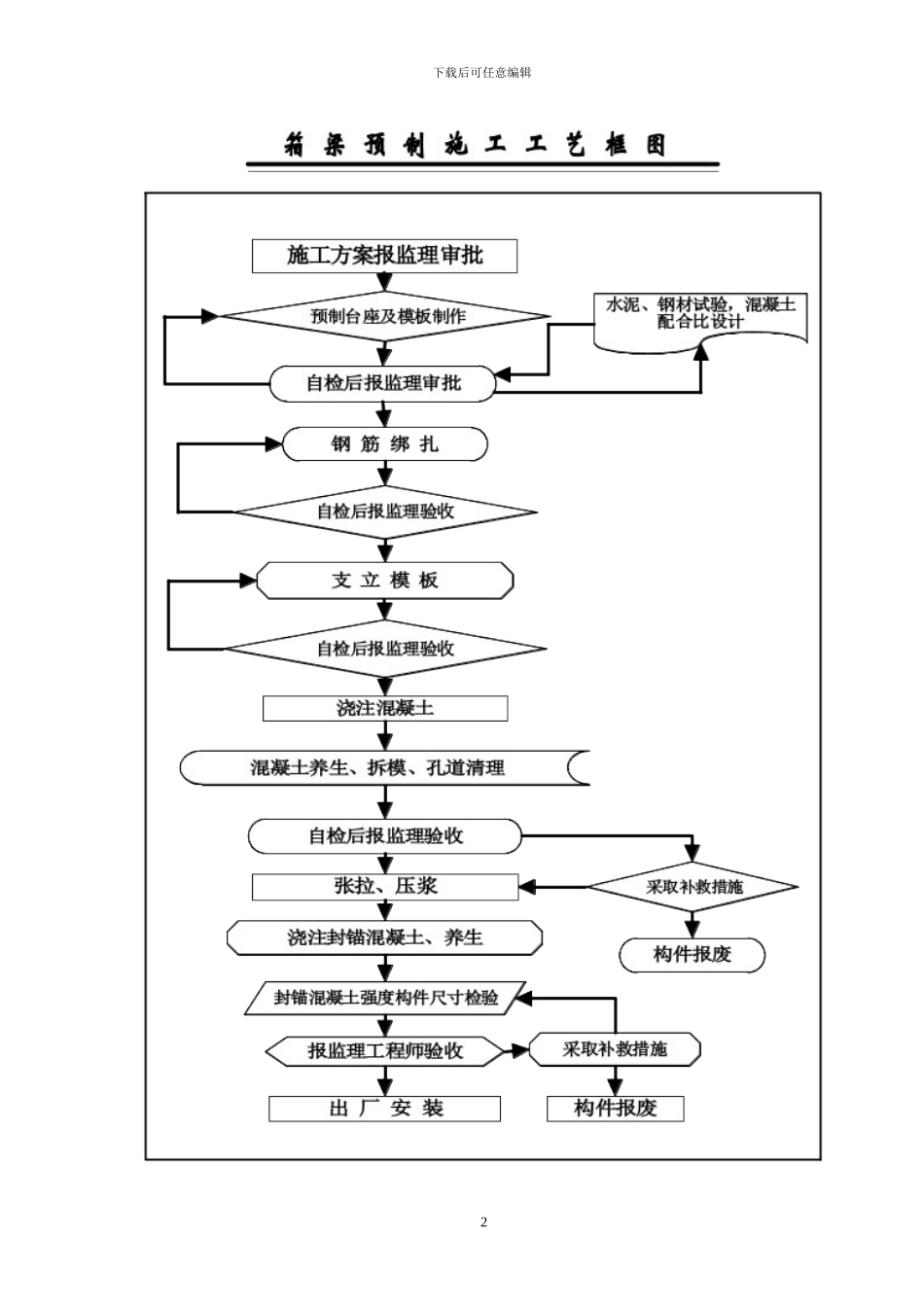

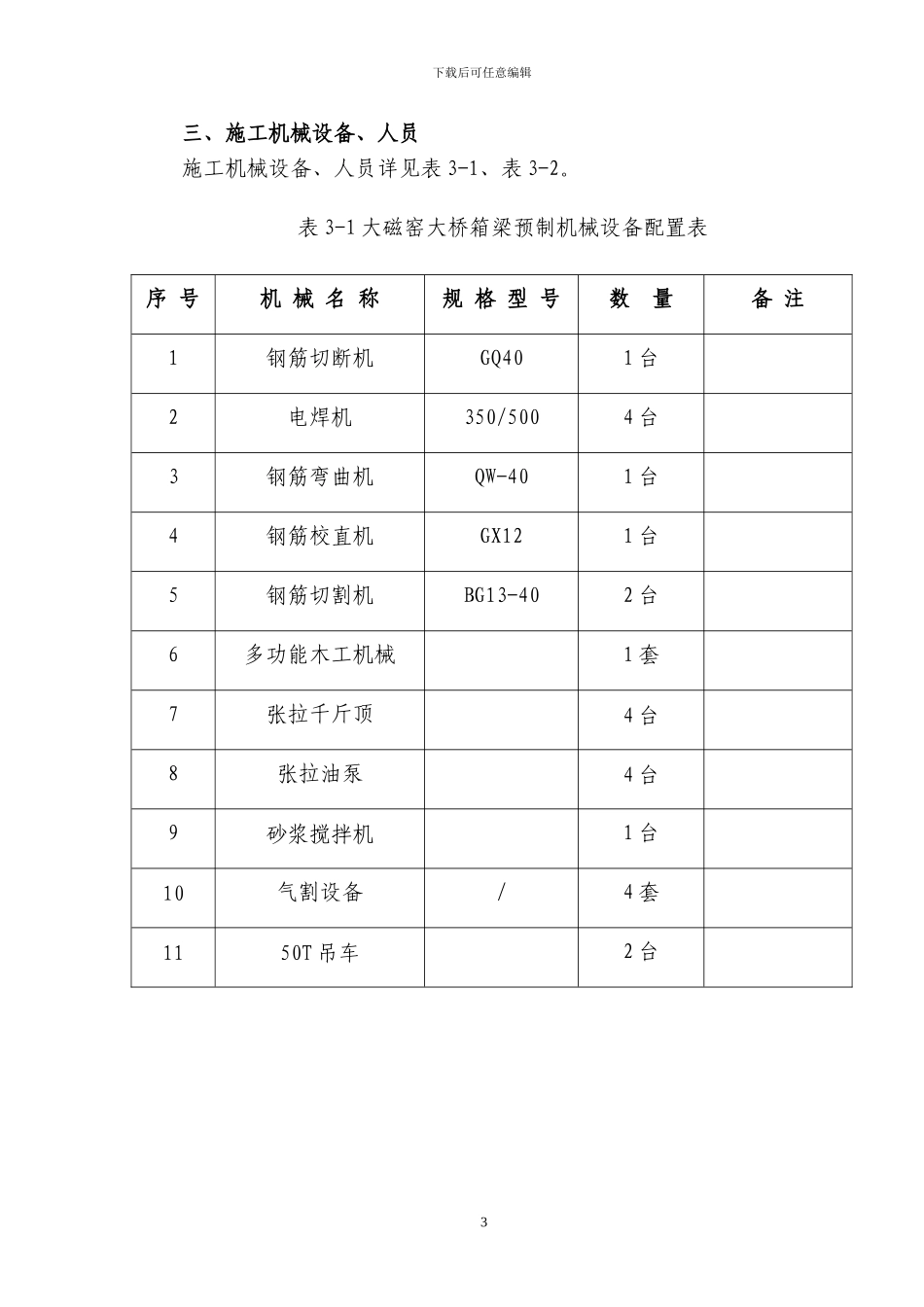

下载后可任意编辑大磁窑大桥箱梁预制施工方案一、工程概况灵山高速公路大磁窑大桥位于浑源县大磁窑镇政府西约 200 米处。跨越唐峪河的一条支流龙盆峪。左右幅分离，基中右幅中心里程为K83+925，左幅中心里程为 ZK83+937.8，孔跨均为 4-30 米，桥长 120 米，30 米后张法预应力箱梁共计 320 片，其中边梁与中梁各 160 片。二、施工方案箱梁实行集中预制，梁场设制底台座 6 套。模板采纳厂制定型组合钢模板。钢筋由加工厂集中加工，现场绑扎。砼由拌合站集中拌制，用砼输送罐车运至待浇筑部位，吊车小料斗浇筑。人工插入式振动棒振捣。待砼浇筑完成并强度达设计强度的 90%以上时进行梁体的张拉。待梁体强度达设计的 100%时进行移架梁作业。箱梁预制施工工艺流程见下图： 1 下载后可任意编辑 2 下载后可任意编辑三、施工机械设备、人员施工机械设备、人员详见表 3-1、表 3-2。表 3-1 大磁窑大桥箱梁预制机械设备配置表序 号机 械 名 称规 格 型 号数 量备 注1钢筋切断机GQ401 台2电焊机350/5004 台3钢筋弯曲机QW-401 台4钢筋校直机GX121 台5钢筋切割机BG13-402 台6多功能木工机械1 套7张拉千斤顶4 台8张拉油泵4 台9砂浆搅拌机1 台10气割设备/4 套1150T 吊车2 台 3 下载后可任意编辑四、主要施工工艺及方法1、台座基础及底模施工A、台座均采纳混凝土基础，沿梁部设计荷载为每米承载 3.5 吨，端座基础设计荷载为 60 吨。因原地面地基软弱，为保证台座基础稳定不下沉，采纳钢筋混凝土基础，预制场四周设排水沟。B、台座施工要求，每 50cm 预埋一根直径 2.5cmPVC 塑料管，作为梁体侧模底部拉杆通道，垫层顶部预埋直径 12mm 钢筋与底模两侧槽钢（高5cm）焊接定型，浇筑混凝土后形成整体。C、台座要在中部设置反预拱度(纵向按抛物线公式计算:30m,y=7.56*10-5x2;20m,y=1.7*10-4x2)，以保证箱梁安装后梁体顶部平整。台座要求线形顺畅、局部平整。D、台座顶部铺设 6mm 厚钢板作为底模，底模宽度为 89.5cm。底模铺设时要保证顶面接缝平滑、线形顺畅。E、台座端头基础采纳钢筋混凝土形式，基础轮廓尺寸为宽 120cm× 4 表 1-2 大磁窑大桥箱梁预制施工人员配置表序号工种工作内容人数备注1起重模板支、拆22电、气焊钢筋绑扎，模板支、拆43钢筋工钢筋制作、绑扎104模板工模板支、拆105混凝土工混凝土拌制、浇筑86吊车司机47混凝土罐车司机28钢绞线张拉工49灌浆工预应力管道灌浆210装载机司机1合计4...
