大粒径透水性沥青混合料施工工艺及要点分析VIP专享VIP免费

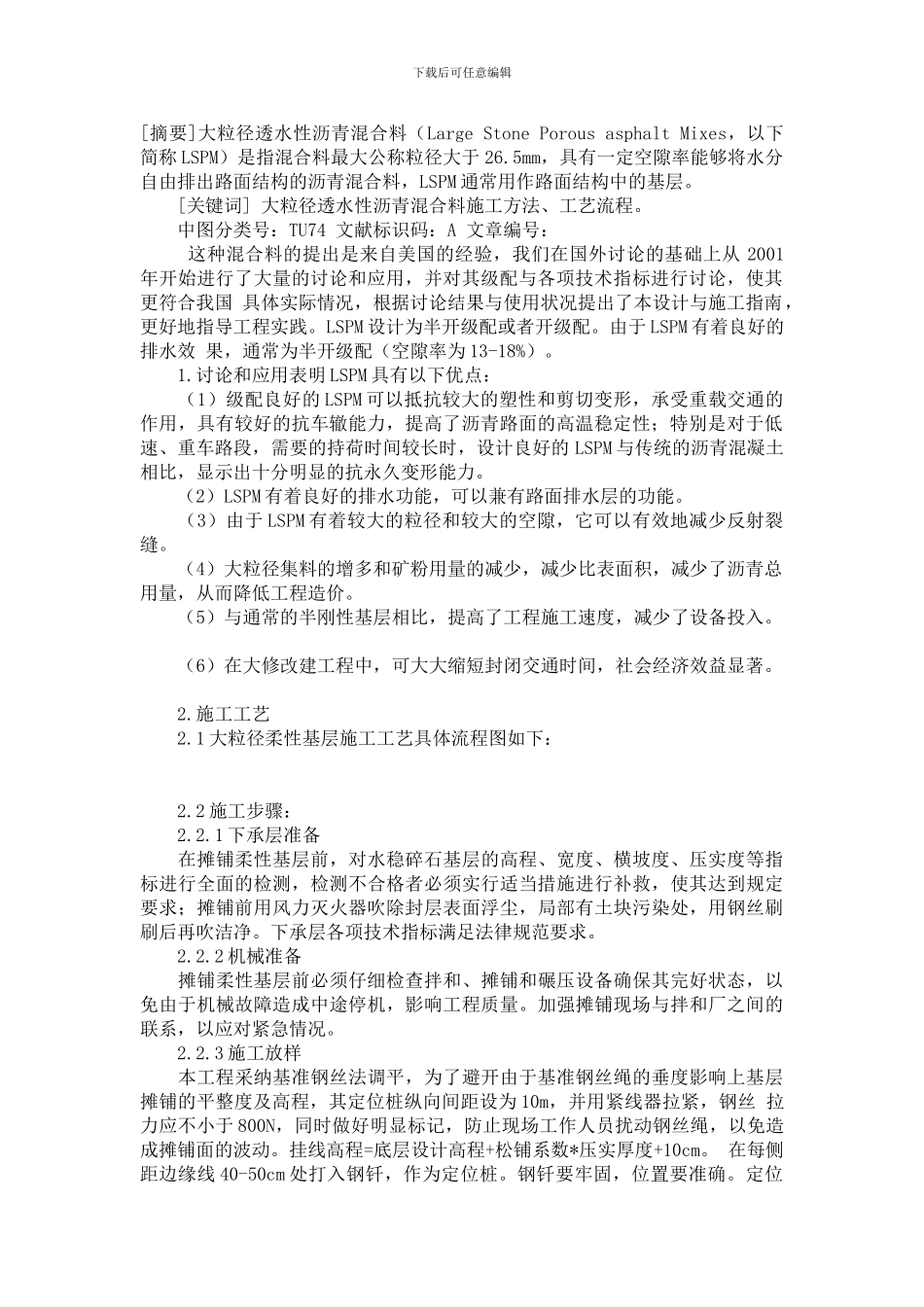

下载后可任意编辑[摘要]大粒径透水性沥青混合料（Large Stone Porous asphalt Mixes，以下简称 LSPM）是指混合料最大公称粒径大于 26.5mm，具有一定空隙率能够将水分自由排出路面结构的沥青混合料，LSPM 通常用作路面结构中的基层。 [关键词] 大粒径透水性沥青混合料施工方法、工艺流程。 中图分类号：TU74 文献标识码：A 文章编号： 这种混合料的提出是来自美国的经验，我们在国外讨论的基础上从 2001年开始进行了大量的讨论和应用，并对其级配与各项技术指标进行讨论，使其更符合我国 具体实际情况，根据讨论结果与使用状况提出了本设计与施工指南，更好地指导工程实践。LSPM 设计为半开级配或者开级配。由于 LSPM 有着良好的排水效 果，通常为半开级配（空隙率为 13-18%）。 1.讨论和应用表明 LSPM 具有以下优点： （1）级配良好的 LSPM 可以抵抗较大的塑性和剪切变形，承受重载交通的作用，具有较好的抗车辙能力，提高了沥青路面的高温稳定性；特别是对于低速、重车路段，需要的持荷时间较长时，设计良好的 LSPM 与传统的沥青混凝土相比，显示出十分明显的抗永久变形能力。 （2）LSPM 有着良好的排水功能，可以兼有路面排水层的功能。 （3）由于 LSPM 有着较大的粒径和较大的空隙，它可以有效地减少反射裂缝。 （4）大粒径集料的增多和矿粉用量的减少，减少比表面积，减少了沥青总用量，从而降低工程造价。 （5）与通常的半刚性基层相比，提高了工程施工速度，减少了设备投入。 （6）在大修改建工程中，可大大缩短封闭交通时间，社会经济效益显著。 2.施工工艺 2.1 大粒径柔性基层施工工艺具体流程图如下： 2.2 施工步骤： 2.2.1 下承层准备 在摊铺柔性基层前，对水稳碎石基层的高程、宽度、横坡度、压实度等指标进行全面的检测，检测不合格者必须实行适当措施进行补救，使其达到规定要求；摊铺前用风力灭火器吹除封层表面浮尘，局部有土块污染处，用钢丝刷刷后再吹洁净。下承层各项技术指标满足法律规范要求。 2.2.2 机械准备 摊铺柔性基层前必须仔细检查拌和、摊铺和碾压设备确保其完好状态，以免由于机械故障造成中途停机，影响工程质量。加强摊铺现场与拌和厂之间的联系，以应对紧急情况。 2.2.3 施工放样 本工程采纳基准钢丝法调平，为了避开由于基准钢丝绳的垂度影响上基层摊铺的平整度及高程，其定位桩纵向间距设为 10m，并用紧线器拉紧，钢丝 拉力应不小于 800N，同时做好明显标...
