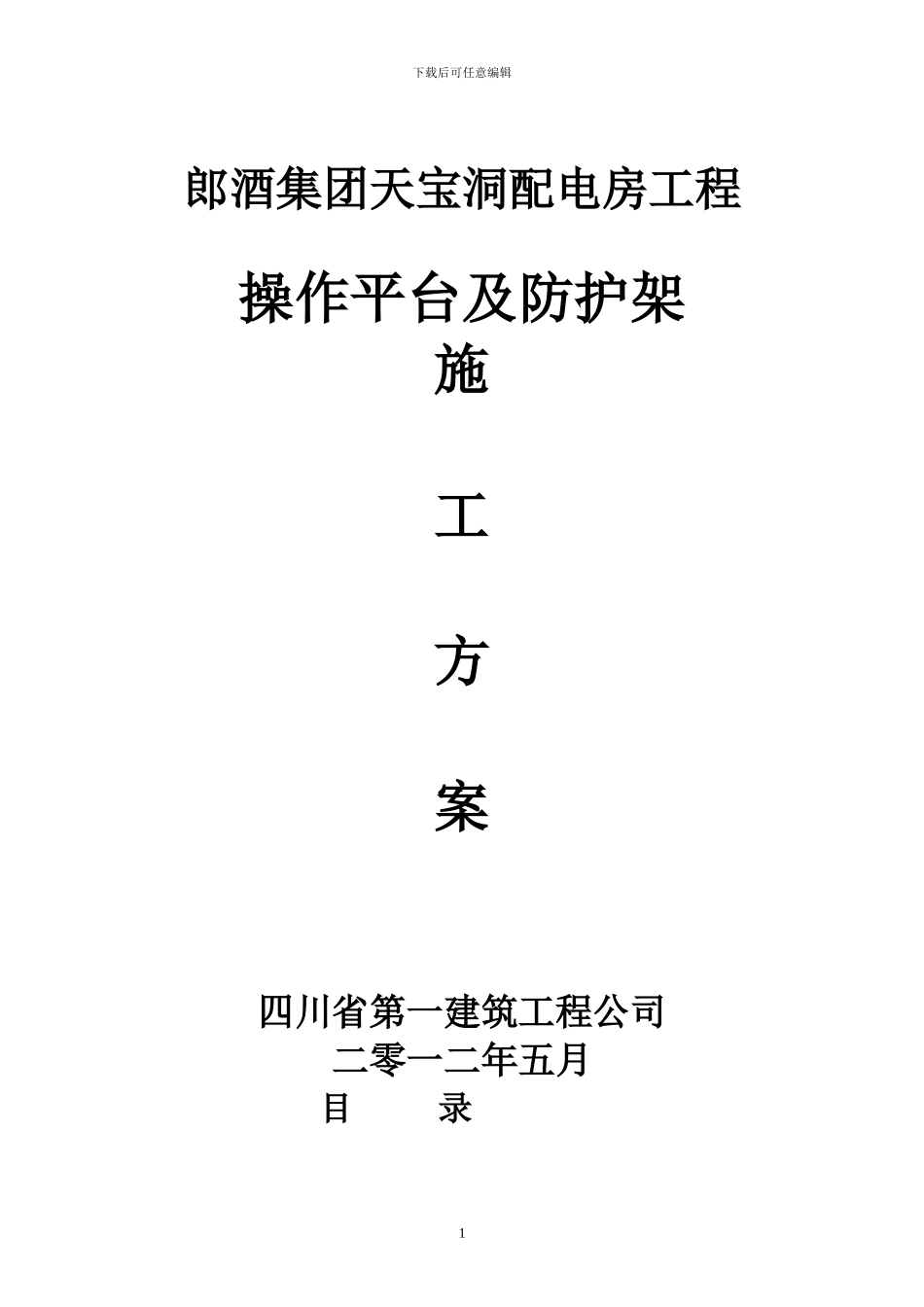

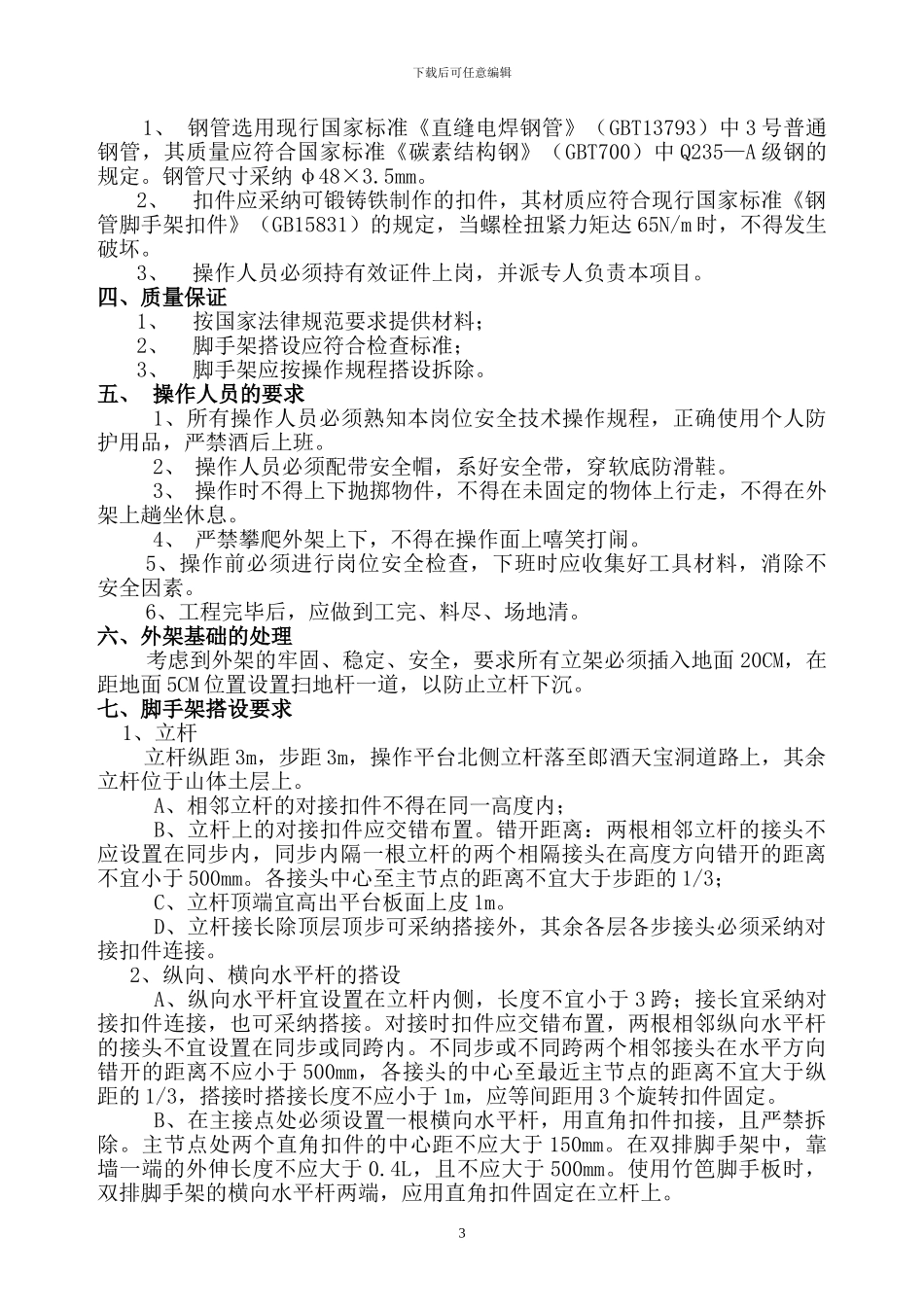

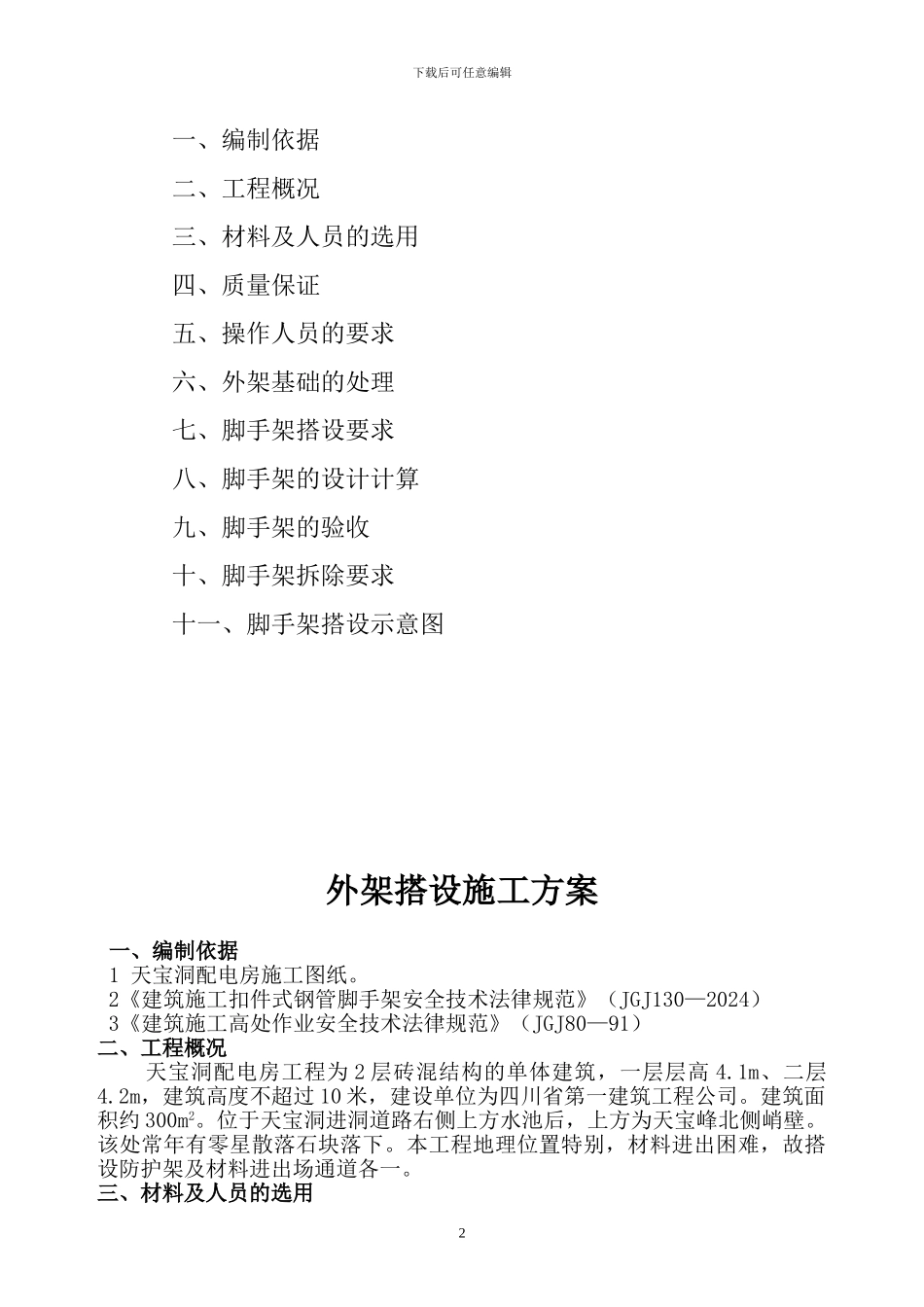

下载后可任意编辑郎酒集团天宝洞配电房工程操作平台及防护架施工方案四川省第一建筑工程公司二零一二年五月目 录1下载后可任意编辑一、编制依据二、工程概况三、材料及人员的选用四、质量保证五、操作人员的要求六、外架基础的处理七、脚手架搭设要求八、脚手架的设计计算九、脚手架的验收十、脚手架拆除要求十一、脚手架搭设示意图 外架搭设施工方案一、编制依据1 天宝洞配电房施工图纸。2《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2024）3《建筑施工高处作业安全技术法律规范》（JGJ80—91）二、工程概况天宝洞配电房工程为 2 层砖混结构的单体建筑，一层层高 4.1m、二层4.2m，建筑高度不超过 10 米，建设单位为四川省第一建筑工程公司。建筑面积约 300m2。位于天宝洞进洞道路右侧上方水池后，上方为天宝峰北侧峭壁。该处常年有零星散落石块落下。本工程地理位置特别，材料进出困难，故搭设防护架及材料进出场通道各一。三、材料及人员的选用2下载后可任意编辑 1、 钢管选用现行国家标准《直缝电焊钢管》（GBT13793）中 3 号普通钢管，其质量应符合国家标准《碳素结构钢》（GBT700）中 Q235—A 级钢的规定。钢管尺寸采纳 φ48×3.5mm。2、扣件应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，当螺栓扭紧力矩达 65N/m 时，不得发生破坏。3、操作人员必须持有效证件上岗，并派专人负责本项目。四、质量保证1、按国家法律规范要求提供材料；2、脚手架搭设应符合检查标准；3、脚手架应按操作规程搭设拆除。五、 操作人员的要求1、所有操作人员必须熟知本岗位安全技术操作规程，正确使用个人防护用品，严禁酒后上班。2、 操作人员必须配带安全帽，系好安全带，穿软底防滑鞋。3、 操作时不得上下抛掷物件，不得在未固定的物体上行走，不得在外架上趟坐休息。4、 严禁攀爬外架上下，不得在操作面上嘻笑打闹。5、操作前必须进行岗位安全检查，下班时应收集好工具材料，消除不安全因素。6、工程完毕后，应做到工完、料尽、场地清。六、外架基础的处理考虑到外架的牢固、稳定、安全，要求所有立架必须插入地面 20CM，在距地面 5CM 位置设置扫地杆一道，以防止立杆下沉。七、脚手架搭设要求1、立杆 立杆纵距 3m，步距 3m，操作平台北侧立杆落至郎酒天宝洞道路上，其余立杆位于山体土层上。A、相邻立杆的对接扣件不得在同一高度内；B、立杆上的对接扣件应交错布置。错开...
