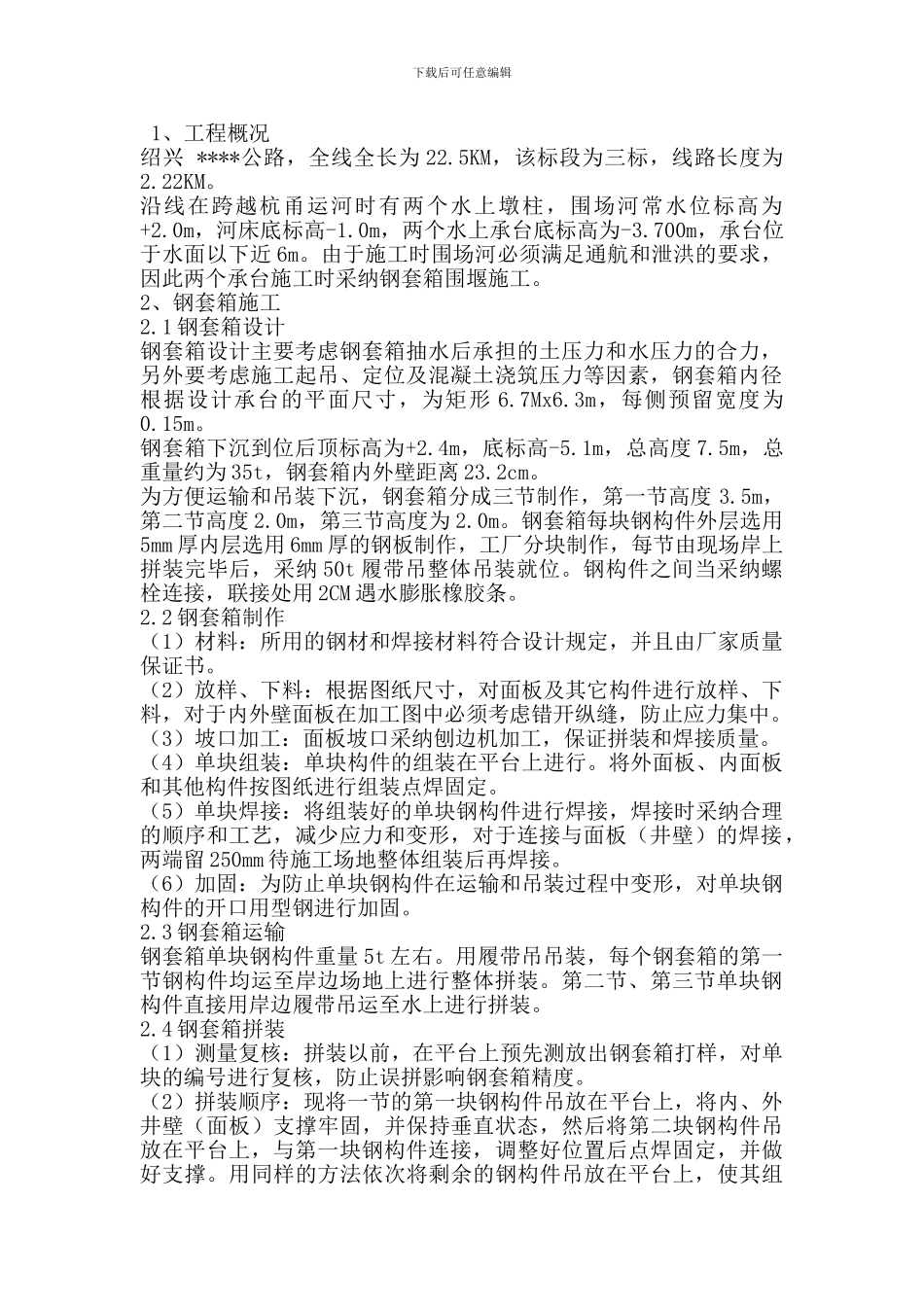

下载后可任意编辑1、工程概况绍兴 ****公路，全线全长为 22.5KM，该标段为三标，线路长度为2.22KM。沿线在跨越杭甬运河时有两个水上墩柱，围场河常水位标高为+2.0m，河床底标高-1.0m，两个水上承台底标高为-3.700m，承台位于水面以下近 6m。由于施工时围场河必须满足通航和泄洪的要求，因此两个承台施工时采纳钢套箱围堰施工。2、钢套箱施工2.1 钢套箱设计钢套箱设计主要考虑钢套箱抽水后承担的土压力和水压力的合力，另外要考虑施工起吊、定位及混凝土浇筑压力等因素，钢套箱内径根据设计承台的平面尺寸，为矩形 6.7Mx6.3m，每侧预留宽度为0.15m。钢套箱下沉到位后顶标高为+2.4m，底标高-5.1m，总高度 7.5m，总重量约为 35t，钢套箱内外壁距离 23.2cm。为方便运输和吊装下沉，钢套箱分成三节制作，第一节高度 3.5m，第二节高度 2.0m，第三节高度为 2.0m。钢套箱每块钢构件外层选用5mm 厚内层选用 6mm 厚的钢板制作，工厂分块制作，每节由现场岸上拼装完毕后，采纳 50t 履带吊整体吊装就位。钢构件之间当采纳螺栓连接，联接处用 2CM 遇水膨胀橡胶条。2.2 钢套箱制作（1）材料：所用的钢材和焊接材料符合设计规定，并且由厂家质量保证书。（2）放样、下料：根据图纸尺寸，对面板及其它构件进行放样、下料，对于内外壁面板在加工图中必须考虑错开纵缝，防止应力集中。（3）坡口加工：面板坡口采纳刨边机加工，保证拼装和焊接质量。（4）单块组装：单块构件的组装在平台上进行。将外面板、内面板和其他构件按图纸进行组装点焊固定。（5）单块焊接：将组装好的单块钢构件进行焊接，焊接时采纳合理的顺序和工艺，减少应力和变形，对于连接与面板（井壁）的焊接，两端留 250mm 待施工场地整体组装后再焊接。（6）加固：为防止单块钢构件在运输和吊装过程中变形，对单块钢构件的开口用型钢进行加固。2.3 钢套箱运输钢套箱单块钢构件重量 5t 左右。用履带吊吊装，每个钢套箱的第一节钢构件均运至岸边场地上进行整体拼装。第二节、第三节单块钢构件直接用岸边履带吊运至水上进行拼装。2.4 钢套箱拼装（1）测量复核：拼装以前，在平台上预先测放出钢套箱打样，对单块的编号进行复核，防止误拼影响钢套箱精度。（2）拼装顺序：现将一节的第一块钢构件吊放在平台上，将内、外井壁（面板）支撑牢固，并保持垂直状态，然后将第二块钢构件吊放在平台上，与第一块钢构件连接，调整好位置后点焊固定，并做好支撑。用同样的方法依次将剩余的...
