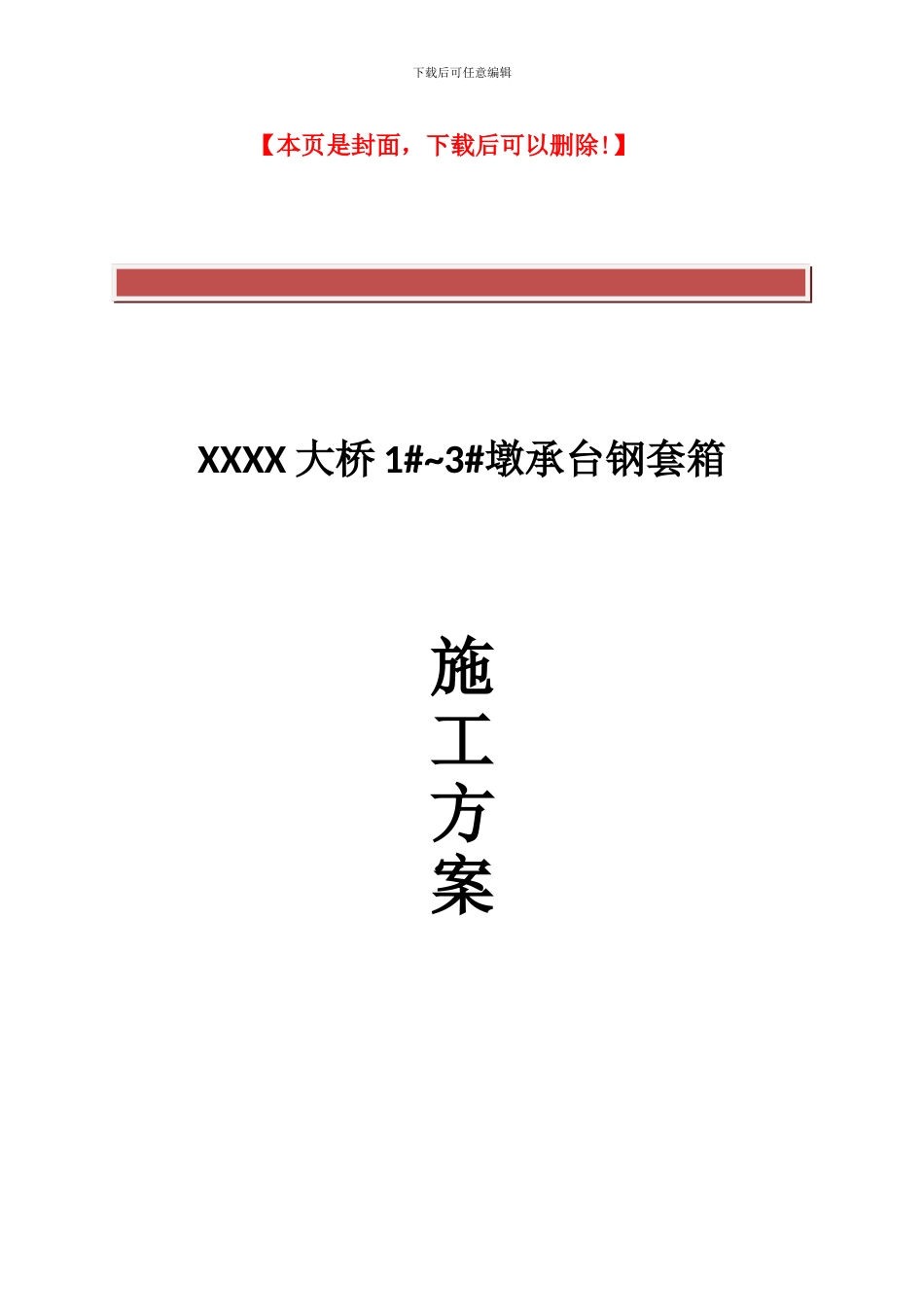

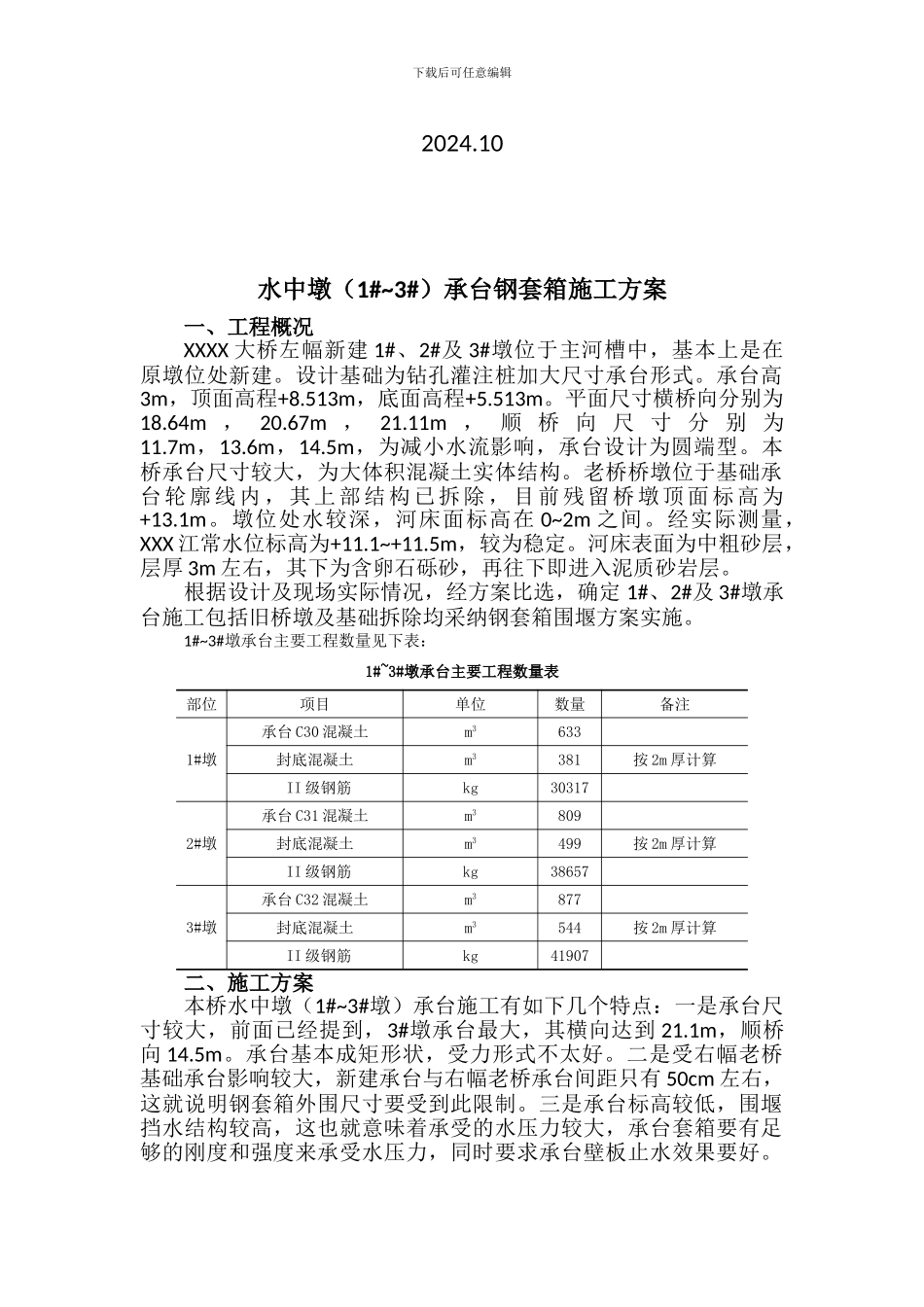

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】XXXX 大桥 1#~3#墩承台钢套箱施 工 方 案下载后可任意编辑2024.10水中墩（1#~3#）承台钢套箱施工方案一、工程概况XXXX 大桥左幅新建 1#、2#及 3#墩位于主河槽中，基本上是在原墩位处新建。设计基础为钻孔灌注桩加大尺寸承台形式。承台高3m，顶面高程+8.513m，底面高程+5.513m。平面尺寸横桥向分别为18.64m ， 20.67m ， 21.11m ， 顺 桥 向 尺 寸 分 别 为11.7m，13.6m，14.5m，为减小水流影响，承台设计为圆端型。本桥承台尺寸较大，为大体积混凝土实体结构。老桥桥墩位于基础承台轮廓线内，其上部结构已拆除，目前残留桥墩顶面标高为+13.1m。墩位处水较深，河床面标高在 0~2m 之间。经实际测量，XXX 江常水位标高为+11.1~+11.5m，较为稳定。河床表面为中粗砂层，层厚 3m 左右，其下为含卵石砾砂，再往下即进入泥质砂岩层。根据设计及现场实际情况，经方案比选，确定 1#、2#及 3#墩承台施工包括旧桥墩及基础拆除均采纳钢套箱围堰方案实施。1#~3#墩承台主要工程数量见下表：1#~3#墩承台主要工程数量表部位项目单位数量备注1#墩承台 C30 混凝土m3633 封底混凝土m3381按 2m 厚计算 II 级钢筋kg30317 2#墩承台 C31 混凝土m3809 封底混凝土m3499按 2m 厚计算 II 级钢筋kg38657 3#墩承台 C32 混凝土m3877 封底混凝土m3544按 2m 厚计算 II 级钢筋kg41907 二、施工方案本桥水中墩（1#~3#墩）承台施工有如下几个特点：一是承台尺寸较大，前面已经提到，3#墩承台最大，其横向达到 21.1m，顺桥向 14.5m。承台基本成矩形状，受力形式不太好。二是受右幅老桥基础承台影响较大，新建承台与右幅老桥承台间距只有 50cm 左右，这就说明钢套箱外围尺寸要受到此限制。三是承台标高较低，围堰挡水结构较高，这也就意味着承受的水压力较大，承台套箱要有足够的刚度和强度来承受水压力，同时要求承台壁板止水效果要好。下载后可任意编辑四是受老桥基础的影响，内支撑系统不能一步到位，而需分步实施。五是工程造价较低，尽可能优化施工设计，以达到套箱重复使用，结构在满足使用要求的条件下尽量轻巧，以减少施工投入。根据本桥承台以上施工特点，我们构思了一种内加劲梁式套箱结构，充分利用封底混凝土来承担一部分荷载，使得整个套箱受力明确，结构简单易于制作，同时可重复使用。套...
