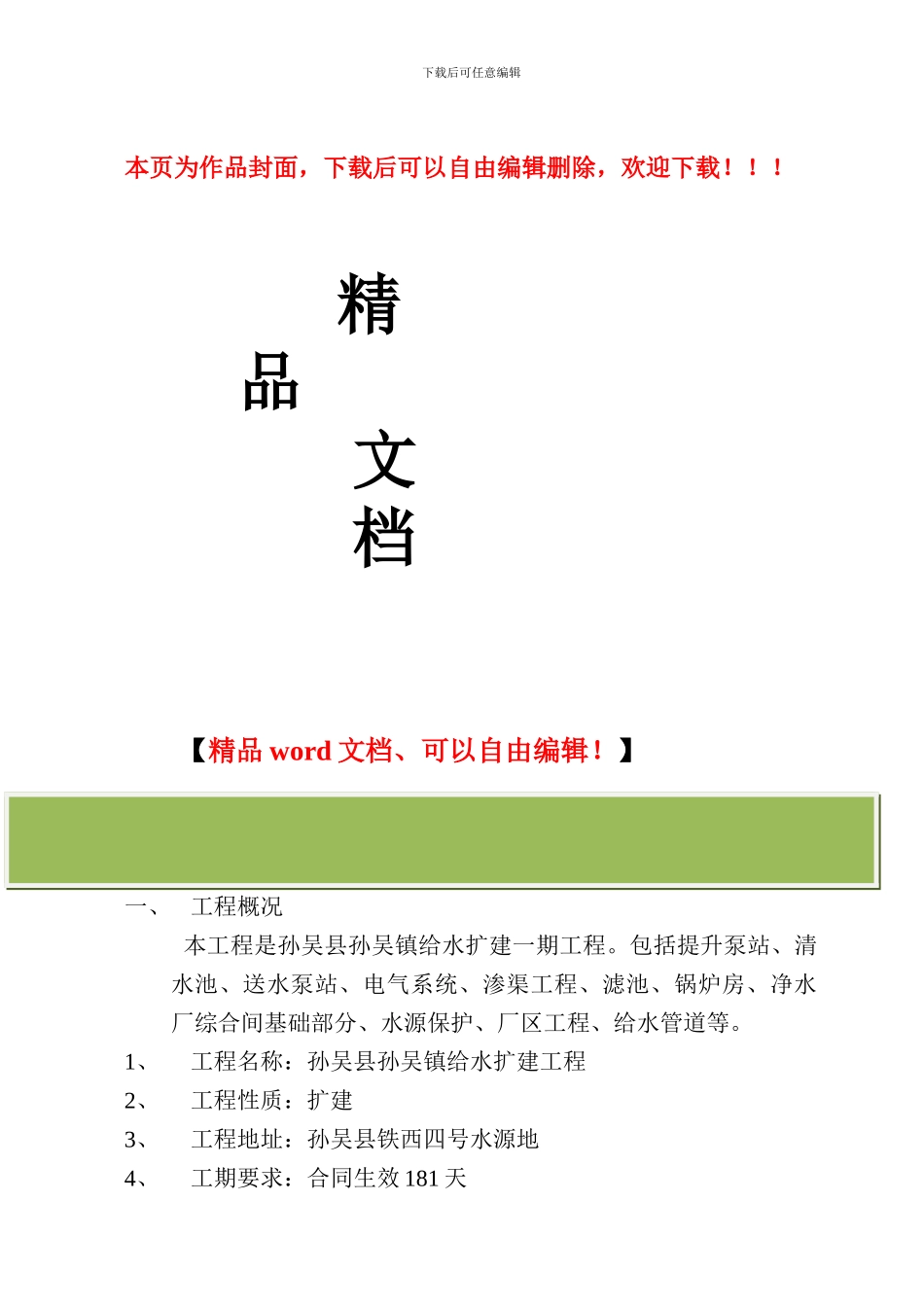

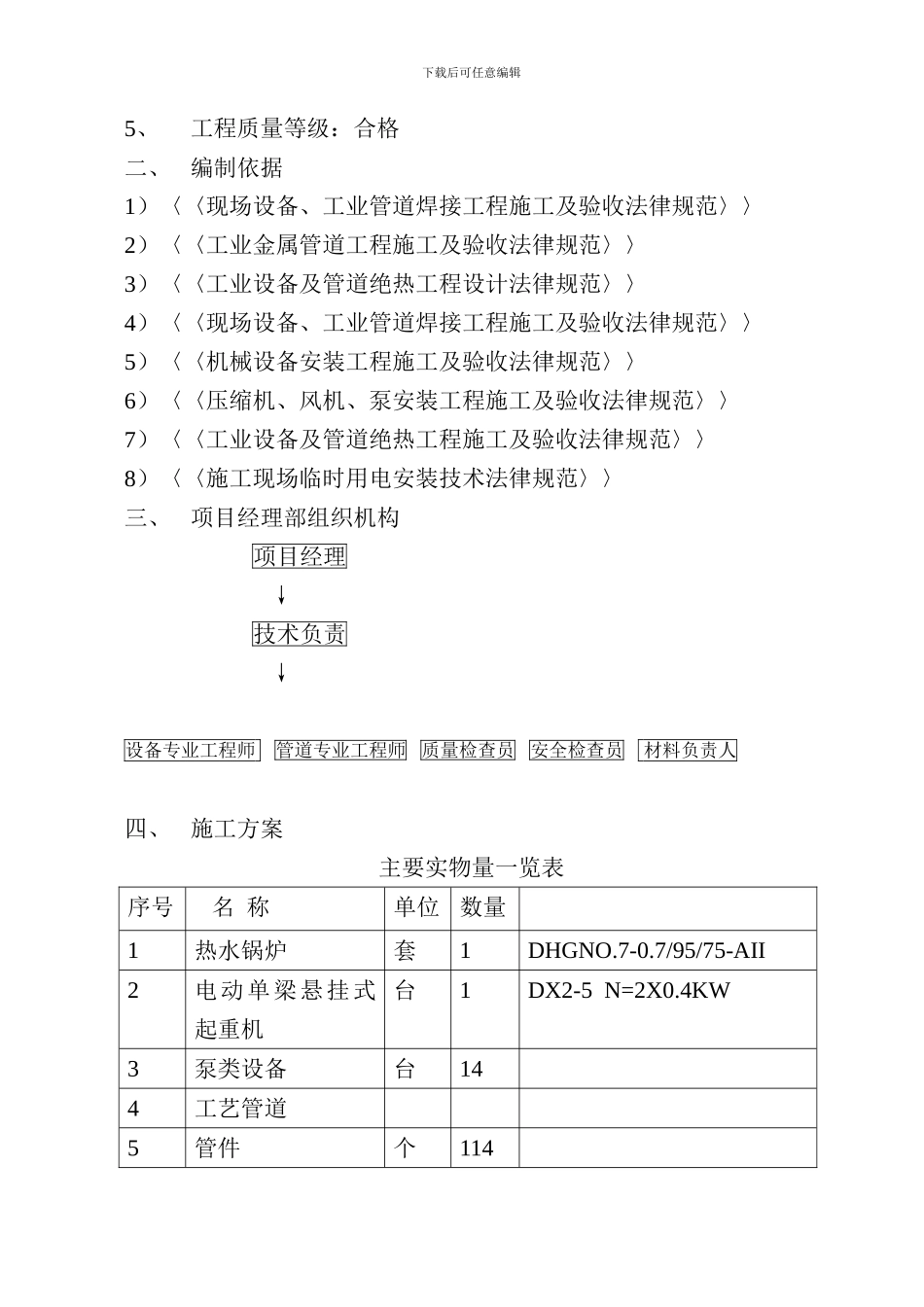

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】施工组织设计一、工程概况 本工程是孙吴县孙吴镇给水扩建一期工程。包括提升泵站、清水池、送水泵站、电气系统、渗渠工程、滤池、锅炉房、净水厂综合间基础部分、水源保护、厂区工程、给水管道等。1、工程名称：孙吴县孙吴镇给水扩建工程2、工程性质：扩建3、工程地址：孙吴县铁西四号水源地4、工期要求：合同生效 181 天下载后可任意编辑5、工程质量等级：合格二、编制依据1）〈〈现场设备、工业管道焊接工程施工及验收法律规范〉〉 2）〈〈工业金属管道工程施工及验收法律规范〉〉3）〈〈工业设备及管道绝热工程设计法律规范〉〉4）〈〈现场设备、工业管道焊接工程施工及验收法律规范〉〉5）〈〈机械设备安装工程施工及验收法律规范〉〉6）〈〈压缩机、风机、泵安装工程施工及验收法律规范〉〉7）〈〈工业设备及管道绝热工程施工及验收法律规范〉〉8）〈〈施工现场临时用电安装技术法律规范〉〉三、项目经理部组织机构 项目经理 ↓ 技术负责 ↓设备专业工程师 管道专业工程师 质量检查员 安全检查员 材料负责人四、施工方案主要实物量一览表序号 名 称单位数量1热水锅炉套1DHGNO.7-0.7/95/75-AII2电动单梁悬挂式起重机台1DX2-5 N=2X0.4KW3泵类设备台144工艺管道5管件个114下载后可任意编辑6阀门个677法兰盘个908碳钢管M2679其他设备个26设 备 安 装1、设备安装的程序施工准备→基础验收→开箱点件→设备就位初平→二次灌浆→设备精平找正→单机试运转2、设备安装的原则及一般要求2．1 设备吊装的原则为先上后下、先里后外、先大后小。2．2 设备应根据工艺设备及管路布置的定位尺寸和设备接管方位就位安装。标准设备安装，应根据随机图纸和技术说明进行安装和验收。非标准设备依据制造图中的技术要求进行安装和验收。2．3 设备固定均应按产品样本设备图纸的螺栓位置定位，并与厂房设备基础的预埋钢板、预埋螺丝或预留孔洞进行固定连接，预留孔洞在安装后进行二次浇筑。一些设备未预埋固定钢板，在现场用膨胀螺栓固定钢板后在与设备固定。2．4 设备安装完毕后，如有无用接口，用盲板封上。2．5 设备吊装时应尽量利用吊装孔、吊点、预留孔洞，严格根据吊点承重吊装，不得随意增加吊重和增设吊点。3 施工准备及施工条件3．1 工程施工前，应具备设计和设备的技术文件。3．2 工程施工前，对临时建...
