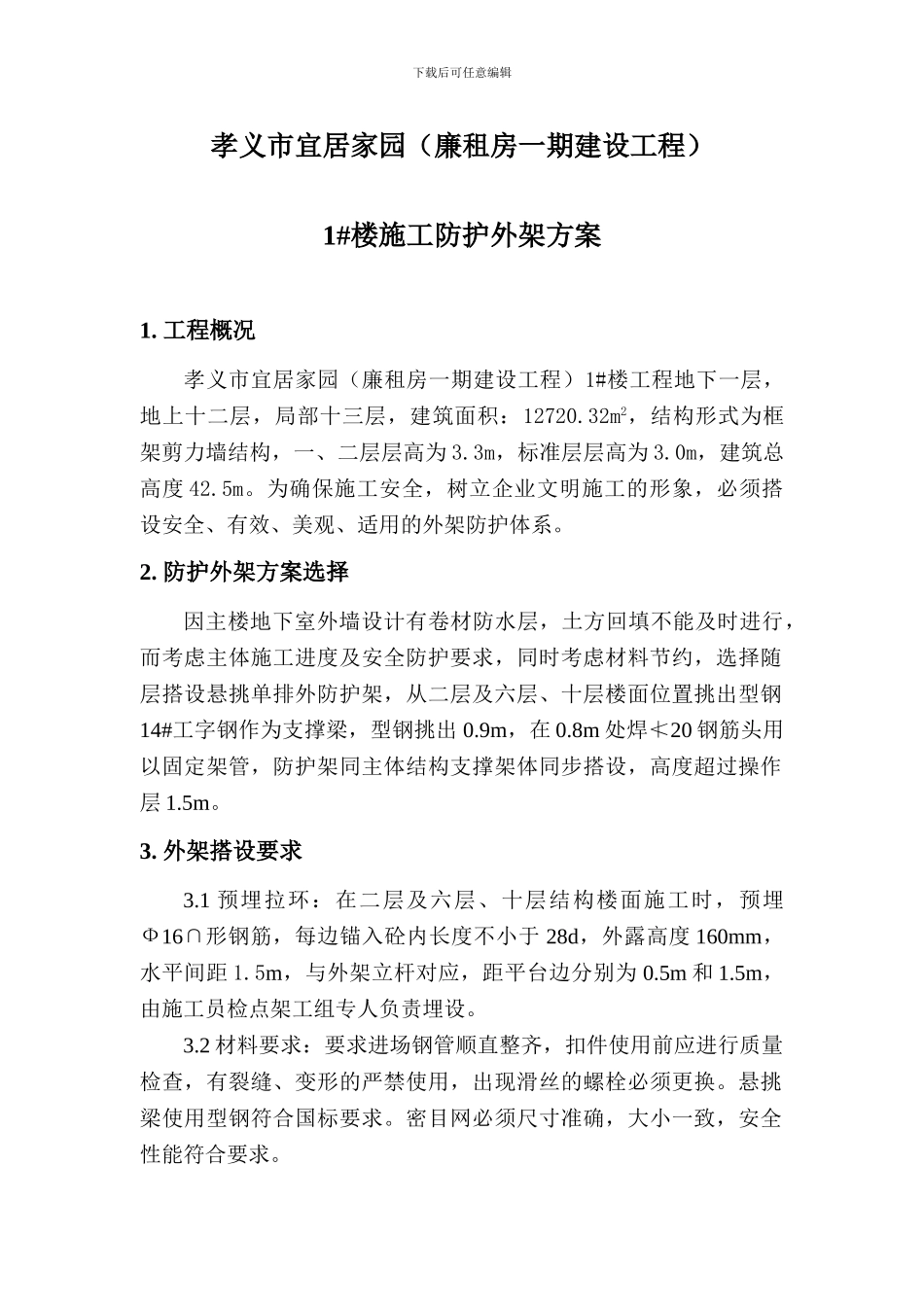

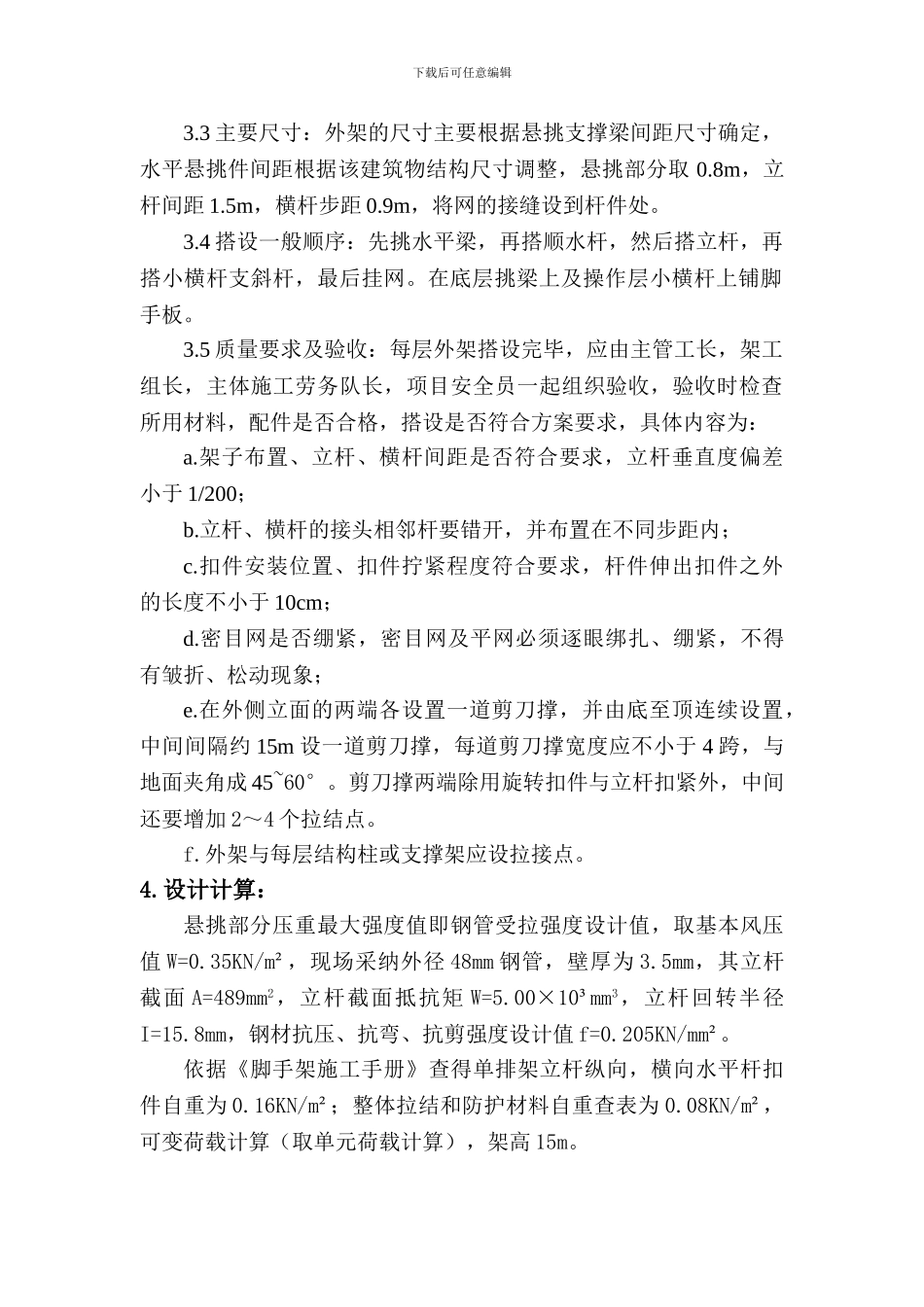

下载后可任意编辑孝义市宜居家园（廉租房一期建设工程）1#楼施工防护外架方案1. 工程概况孝义市宜居家园（廉租房一期建设工程）1#楼工程地下一层，地上十二层，局部十三层，建筑面积：12720.32m2，结构形式为框架剪力墙结构，一、二层层高为 3.3m，标准层层高为 3.0m，建筑总高度 42.5m。为确保施工安全，树立企业文明施工的形象，必须搭设安全、有效、美观、适用的外架防护体系。2. 防护外架方案选择因主楼地下室外墙设计有卷材防水层，土方回填不能及时进行，而考虑主体施工进度及安全防护要求，同时考虑材料节约，选择随层搭设悬挑单排外防护架，从二层及六层、十层楼面位置挑出型钢14#工字钢作为支撑梁，型钢挑出 0.9m，在 0.8m 处焊≮20 钢筋头用以固定架管，防护架同主体结构支撑架体同步搭设，高度超过操作层 1.5m。3. 外架搭设要求3.1 预埋拉环：在二层及六层、十层结构楼面施工时，预埋Ф16∩形钢筋，每边锚入砼内长度不小于 28d，外露高度 160mm，水平间距 1.5m，与外架立杆对应，距平台边分别为 0.5m 和 1.5m，由施工员检点架工组专人负责埋设。 3.2 材料要求：要求进场钢管顺直整齐，扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。悬挑梁使用型钢符合国标要求。密目网必须尺寸准确，大小一致，安全性能符合要求。下载后可任意编辑3.3 主要尺寸：外架的尺寸主要根据悬挑支撑梁间距尺寸确定，水平悬挑件间距根据该建筑物结构尺寸调整，悬挑部分取 0.8m，立杆间距 1.5m，横杆步距 0.9m，将网的接缝设到杆件处。3.4 搭设一般顺序：先挑水平梁，再搭顺水杆，然后搭立杆，再搭小横杆支斜杆，最后挂网。在底层挑梁上及操作层小横杆上铺脚手板。3.5 质量要求及验收：每层外架搭设完毕，应由主管工长，架工组长，主体施工劳务队长，项目安全员一起组织验收，验收时检查所用材料，配件是否合格，搭设是否符合方案要求，具体内容为：a.架子布置、立杆、横杆间距是否符合要求，立杆垂直度偏差小于 1/200；b.立杆、横杆的接头相邻杆要错开，并布置在不同步距内；c.扣件安装位置、扣件拧紧程度符合要求，杆件伸出扣件之外的长度不小于 10cm；d.密目网是否绷紧，密目网及平网必须逐眼绑扎、绷紧，不得有皱折、松动现象；e.在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置，中间间隔约 15m 设一道剪刀撑，每道剪刀撑宽度应不小于 4 跨，与地面夹角成 45~60°。剪刀撑两端除用旋...
