宁东风电五、六期风机土建施工专项方案VIP免费

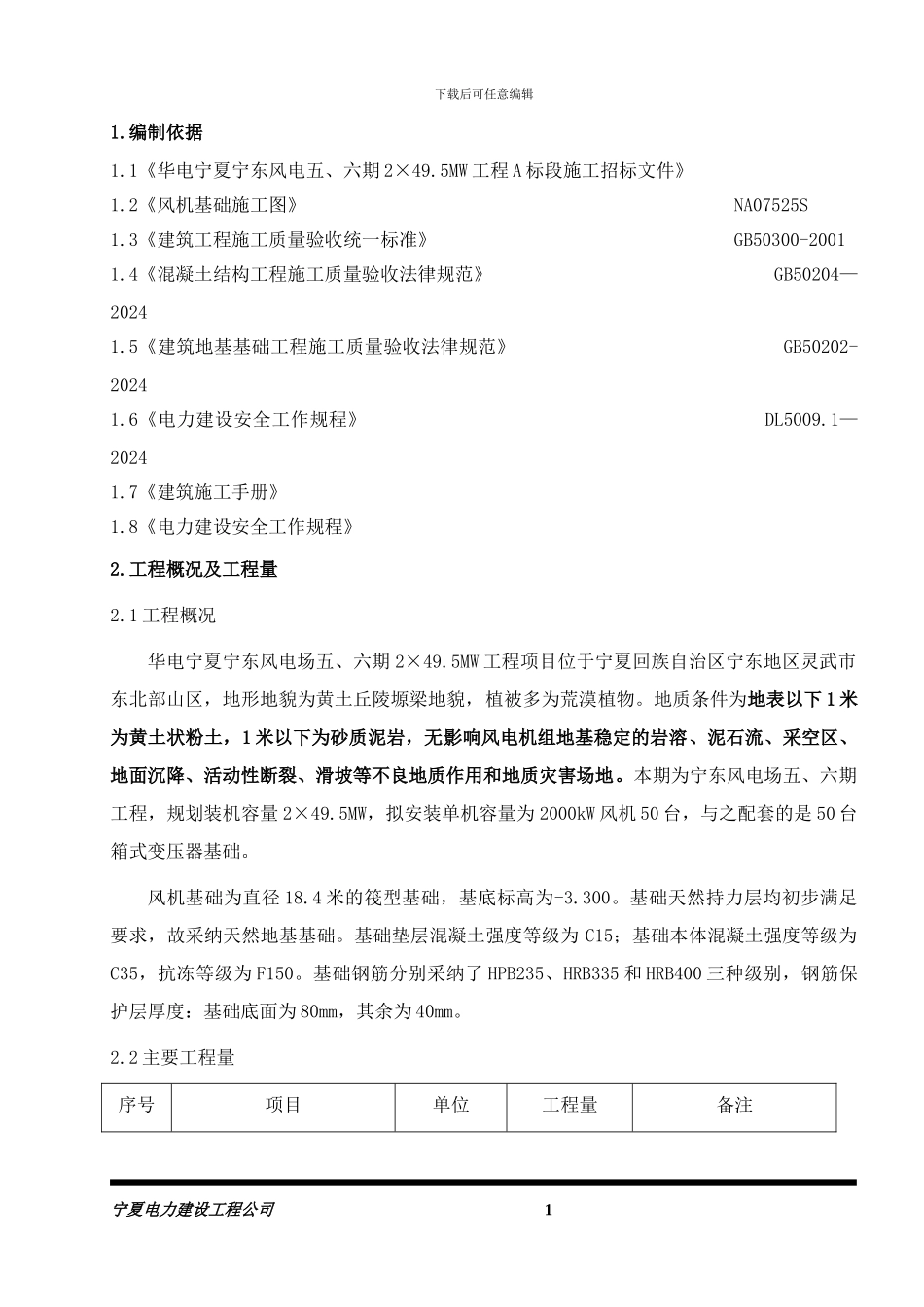

下载后可任意编辑1.编制依据1.1《华电宁夏宁东风电五、六期 2×49.5MW 工程 A 标段施工招标文件》1.2《风机基础施工图》 NA07525S1.3《建筑工程施工质量验收统一标准》 GB50300-20011.4《混凝土结构工程施工质量验收法律规范》 GB50204—20241.5《建筑地基基础工程施工质量验收法律规范》 GB50202-20241.6《电力建设安全工作规程》 DL5009.1—20241.7《建筑施工手册》1.8《电力建设安全工作规程》2.工程概况及工程量2.1 工程概况华电宁夏宁东风电场五、六期 2×49.5MW 工程项目位于宁夏回族自治区宁东地区灵武市东北部山区，地形地貌为黄土丘陵塬梁地貌，植被多为荒漠植物。地质条件为地表以下 1 米为黄土状粉土，1 米以下为砂质泥岩，无影响风电机组地基稳定的岩溶、泥石流、采空区、地面沉降、活动性断裂、滑坡等不良地质作用和地质灾害场地。本期为宁东风电场五、六期工程，规划装机容量 2×49.5MW，拟安装单机容量为 2000kW 风机 50 台，与之配套的是 50 台箱式变压器基础。风机基础为直径 18.4 米的筏型基础，基底标高为-3.300。基础天然持力层均初步满足要求，故采纳天然地基基础。基础垫层混凝土强度等级为 C15；基础本体混凝土强度等级为C35，抗冻等级为 F150。基础钢筋分别采纳了 HPB235、HRB335 和 HRB400 三种级别，钢筋保护层厚度：基础底面为 80mm，其余为 40mm。2.2 主要工程量序号项目单位工程量备注宁夏电力建设工程公司 1 下载后可任意编辑1风机基础基502土方开挖m3650003基础垫层混凝土m31245C154基础混凝土m314596C35 F1505基础钢筋t20002.3 主要施工机械及工器具序号名 称规 格单 位数 量使用说明1挖掘机PC220LC台2土方开挖2挖掘机PC220LC台3配破裂锤3装载机ZL50台1平整场地4自卸车解放 15T台6倒运土方5混凝土搅拌机ZL—75台1混凝土生产5混凝土泵车辆1混凝土下料6混凝土罐车辆8混凝土运输7钢筋弯曲机GW40mm台48钢筋切断机CQ40mm台49柴油发电机台4风机基础现场电力供应10全站仪SET-3C台1基础定位11水准仪NA2台2高程测设12经纬仪T2台2基础定位13钢尺50m把214钢卷尺5 米把5宁夏电力建设工程公司 2 下载后可任意编辑15振捣棒套53.工程施工方案3.1 工程施工测量测量采纳全站仪及经纬仪，根据项目法人给定的厂区测量控制网基点的坐标和高程，引测设置控制网。3.2 土方工程3.2.1 土方开挖本标段范围内土方均采纳机械大开挖，人工清基,自卸汽车运土。1)标高及宽度、坡度控制。认真批...
