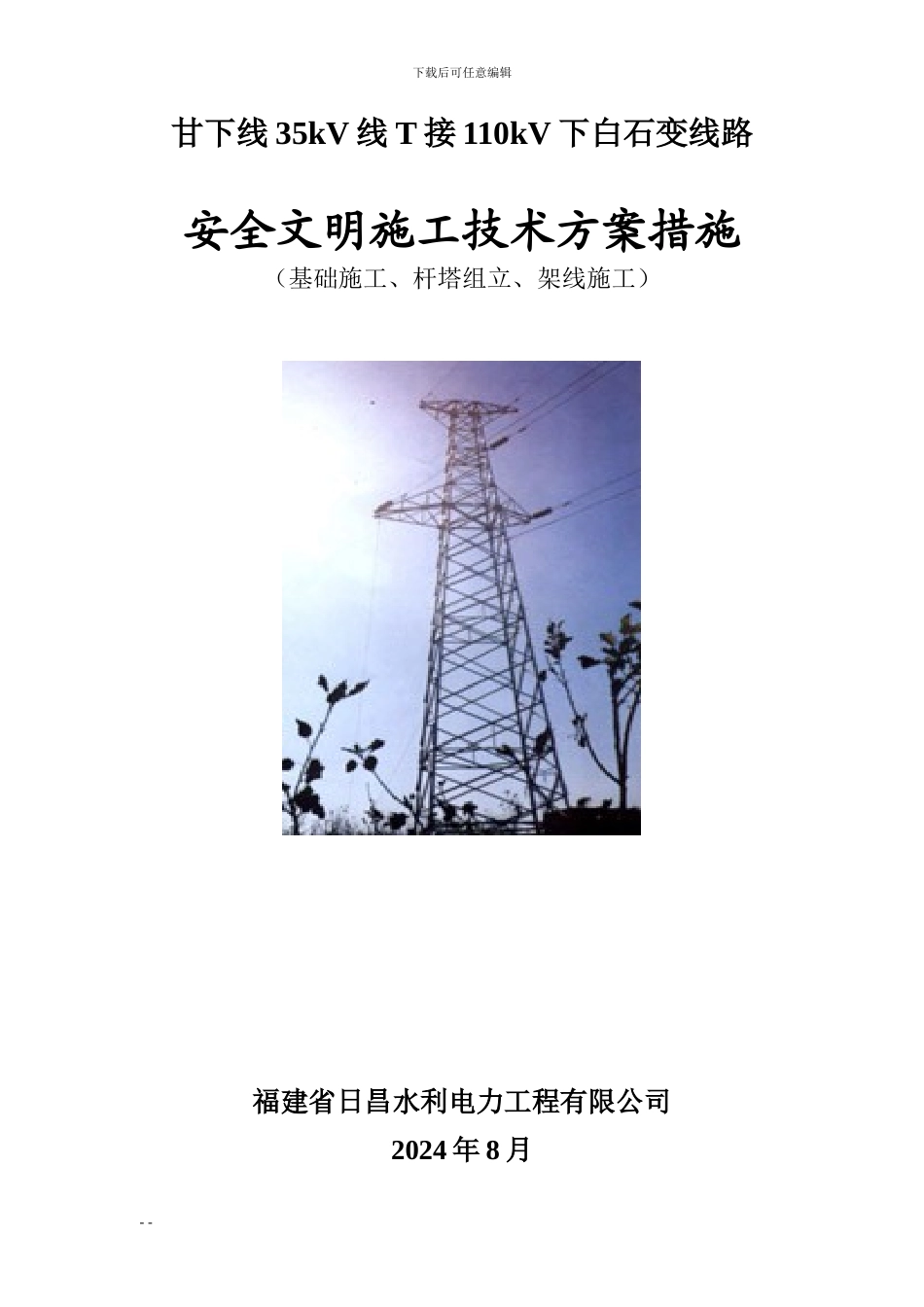

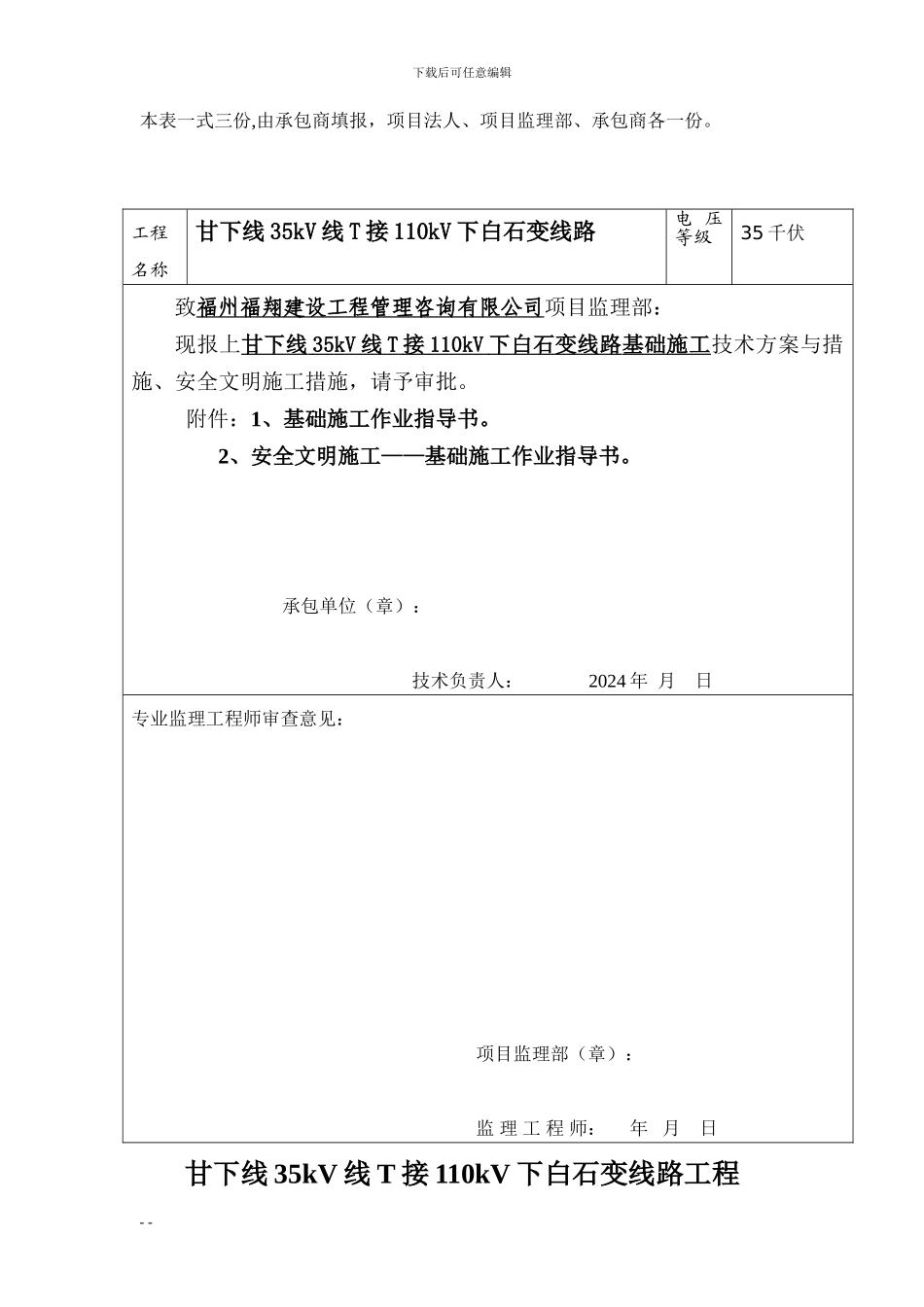

下载后可任意编辑甘下线 35kV 线 T 接 110kV 下白石变线路安全文明施工技术方案措施（基础施工、杆塔组立、架线施工）福建省日昌水利电力工程有限公司2024 年 8 月- -下载后可任意编辑施工技术方案措施报审表表号：DJS-A-15（98）版 编号：2024-NX-BSB-- -下载后可任意编辑本表一式三份,由承包商填报，项目法人、项目监理部、承包商各一份。甘下线 35kV 线 T 接 110kV 下白石变线路工程- -工程名称甘下线 35kV 线 T 接 110kV 下白石变线路电 压等级35 千伏致福州福翔建设工程管理咨询有限公司项目监理部：现报上甘下线 35 k V 线 T 接 110 k V 下白石变线路 基础施工 技术方案与措施、安全文明施工措施，请予审批。附件：1、基础施工作业指导书。 2、安全文明施工——基础施工作业指导书。 承包单位（章）： 技术负责人： 2024 年 月 日专业监理工程师审查意见：项目监理部（章）：监 理 工 程 师： 年 月 日下载后可任意编辑（基础施工）作业指导书福建省日昌水利电力工程有限公司2024 年 08 月 1 1 日- -下载后可任意编辑作 业 指 导 书编号：NX-01 性质：重要工程名称：甘下线 35KV 线 T 接 110KV 下白石变线路作业项目名称：基础施工编写： 日期：2024 年 8 月 11 日审核： 日期：2024 年 8 月 11 日批准： 日期：2024 年 8 月 11 日福建省日昌水利电力工程有限公司出版日期：2024 年 8 月 11 日 版次：0/0目 录- -下载后可任意编辑一、工程概况二、线路勘测三、基面开挖四、分坑五、基础开挖和埋坑六、扎筋组模七、基础浇制八、接地及排水沟工程九、与监理关系一、 工程概况1.1 本线路为甘下线 49#杆 T 接入 110KV 下白石变 35KV 线路工程。1.2 本线路工程总长 0.978km，导线型号为 LGJX-240/30 型钢芯铝铰线，其中817 米同塔双回架设，采纳二根避雷线型号为 GJ-55，161 米单回路架设，采纳一根避雷线型号为 GJ-35。全线采纳杆塔 5 基，其中：耐张塔 3 基，混凝土杆 2基，基础采纳现浇钢筋混凝土和预制底盘两种型式。工程地型：丘陵 60%，山地 30%；人力运输地形：丘陵 60%，山地 30%；汽车运输地形：丘陵 40%。1.3 本划等号线路双回架设，以此来确定前后左右的关系。1.4 本线路进行一次终勘定位全程以平断面的高程为假设高程。1.5 塔腿编号见下图：- -下载后可任意编辑左 小号（后） 大号（前）右1.6 ...
