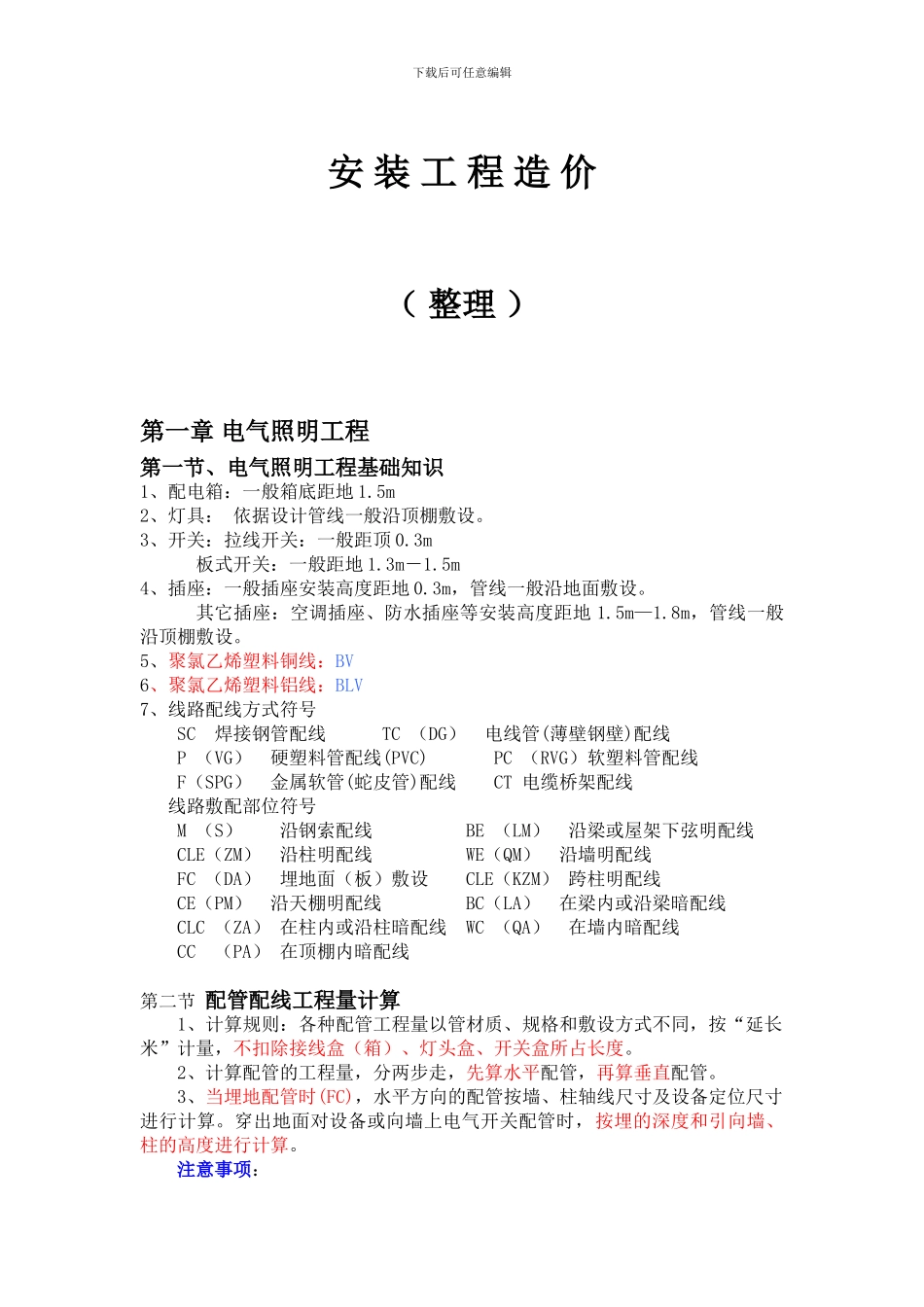

下载后可任意编辑安 装 工 程 造 价（ 整理 ） 第一章 电气照明工程第一节、电气照明工程基础知识1、配电箱：一般箱底距地 1.5m 2、灯具： 依据设计管线一般沿顶棚敷设。3、开关：拉线开关：一般距顶 0.3m板式开关：一般距地 1.3m－1.5m 4、插座：一般插座安装高度距地 0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV7、线路配线方式符号 SC 焊接钢管配线 TC （DG） 电线管(薄壁钢壁)配线 P （VG） 硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG） 金属软管(蛇皮管)配线 CT 电缆桥架配线 线路敷配部位符号 M （S） 沿钢索配线 BE （LM） 沿梁或屋架下弦明配线 CLE（ZM） 沿柱明配线 WE（QM） 沿墙明配线 FC （DA） 埋地面（板）敷设 CLE（KZM） 跨柱明配线 CE（PM） 沿天棚明配线 BC（LA） 在梁内或沿梁暗配线CLC （ZA） 在柱内或沿柱暗配线 WC （QA） 在墙内暗配线CC （PA） 在顶棚内暗配线 第二节 配管配线工程量计算 1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。2、计算配管的工程量，分两步走，先算水平配管，再算垂直配管。3、当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面对设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。注意事项：下载后可任意编辑1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。2．在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）。3．明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。4．暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连接终端时，可依其中心线与墙体轴线的垂直交点作为量取计算的基准。5．在钢索上配管时，另外计算钢索架设和钢索拉紧装置制作与安装两项。6．当动力配管发生刨砼地面沟时，以“m”计量...
