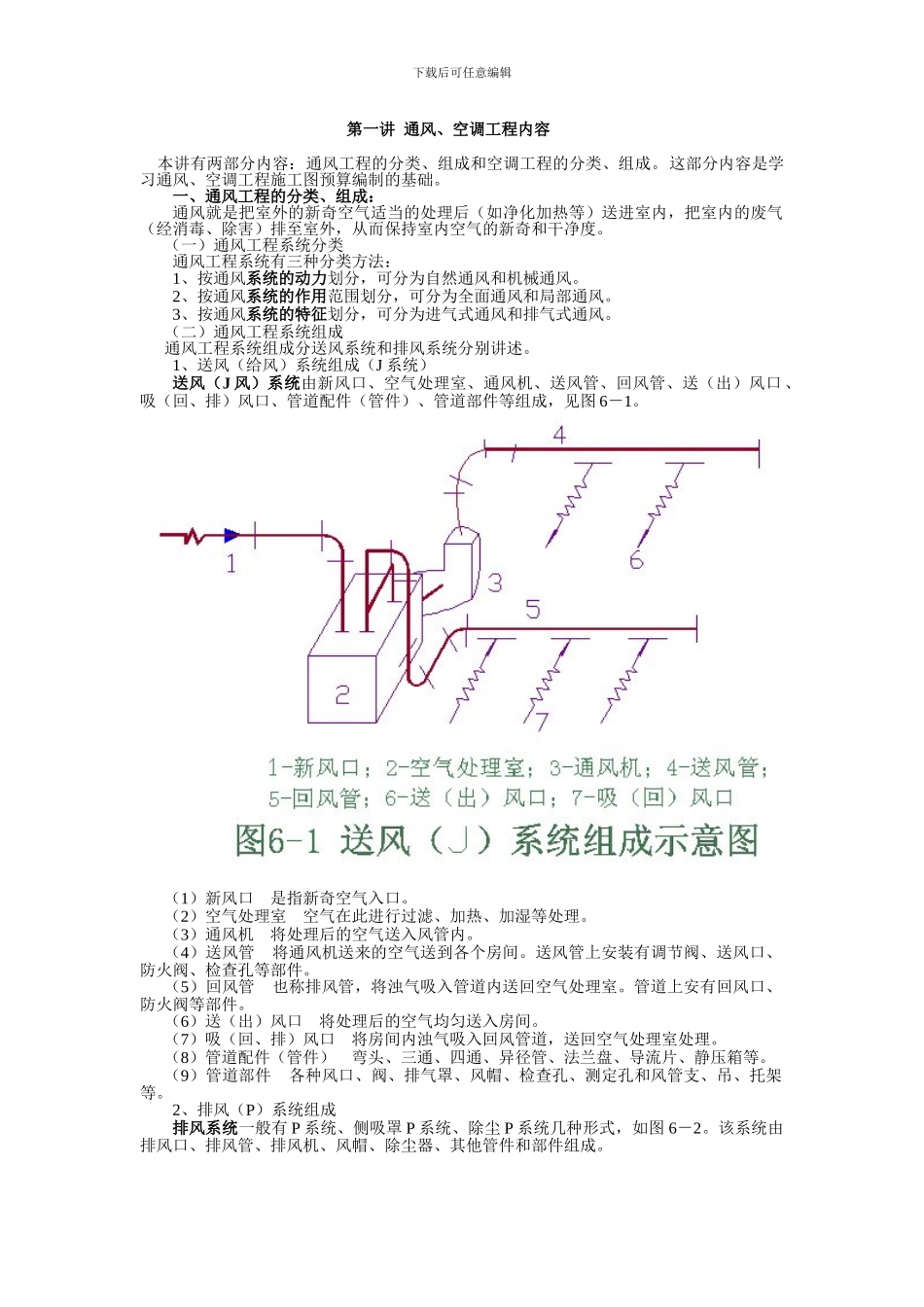

下载后可任意编辑第一讲 通风、空调工程内容 本讲有两部分内容：通风工程的分类、组成和空调工程的分类、组成。这部分内容是学习通风、空调工程施工图预算编制的基础。一、通风工程的分类、组成： 通风就是把室外的新奇空气适当的处理后（如净化加热等）送进室内，把室内的废气（经消毒、除害）排至室外，从而保持室内空气的新奇和干净度。（一）通风工程系统分类通风工程系统有三种分类方法：1、按通风系统的动力划分，可分为自然通风和机械通风。2、按通风系统的作用范围划分，可分为全面通风和局部通风。3、按通风系统的特征划分，可分为进气式通风和排气式通风。（二）通风工程系统组成通风工程系统组成分送风系统和排风系统分别讲述。1、送风（给风）系统组成（J 系统）送风（J 风）系统由新风口、空气处理室、通风机、送风管、回风管、送（出）风口 、吸（回、排）风口、管道配件（管件）、管道部件等组成，见图 6－1。 （1）新风口 是指新奇空气入口。（2）空气处理室 空气在此进行过滤、加热、加湿等处理。（3）通风机 将处理后的空气送入风管内。（4）送风管 将通风机送来的空气送到各个房间。送风管上安装有调节阀、送风口、防火阀、检查孔等部件。（5）回风管 也称排风管，将浊气吸入管道内送回空气处理室。管道上安有回风口、防火阀等部件。（6）送（出）风口 将处理后的空气均匀送入房间。（7）吸（回、排）风口 将房间内浊气吸入回风管道，送回空气处理室处理。（8）管道配件（管件） 弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。（9）管道部件 各种风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。2、排风（P）系统组成排风系统一般有 P 系统、侧吸罩 P 系统、除尘 P 系统几种形式，如图 6－2。该系统由排风口、排风管、排风机、风帽、除尘器、其他管件和部件组成。下载后可任意编辑（1）排风口 将浊气吸入排风管内。有吸风口、侧吸罩、吸风罩等部件。（2）排风管 输送浊气的管道。（3）排风机 排风机是将浊气用机械能量从排风管中排出。（4）风帽 安装在排风管的顶部，防止空气倒灌及雨水灌入排风管的部件 。（5）除尘器 用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排除。如旋风除尘器、袋式除尘器、滤尘器等。（6）其他管件和部件 同送风系统。二、空调工程的分类、组成：空气调节工程是更高一级的通风。它不仅要保证送进室内空气的温度和干净度，...
